訊號源與頻譜分析:波形產生器與頻譜分析儀
一個負責「產生」乾淨訊號,一個負責在頻域「看穿」訊號的組成。
一個負責產生,一個負責看穿
要研究一個電子系統,你需要兩種能力:先「餵」給它一個乾淨、已知的訊號,再「量」出它送回來的訊號長什麼樣子。波形產生器(waveform generator)扮演前者,它在時域(time domain)裡合成一段隨時間起伏的電壓;頻譜分析儀(spectrum analyzer)扮演後者,它把訊號攤到頻域(frequency domain),告訴你每個頻率各占多少能量。前者問「這一刻電壓是多少」,後者問「這段訊號由哪些頻率組成」——同一個訊號的兩種面貌,正是後面 Fourier(傅立葉)分析的核心。

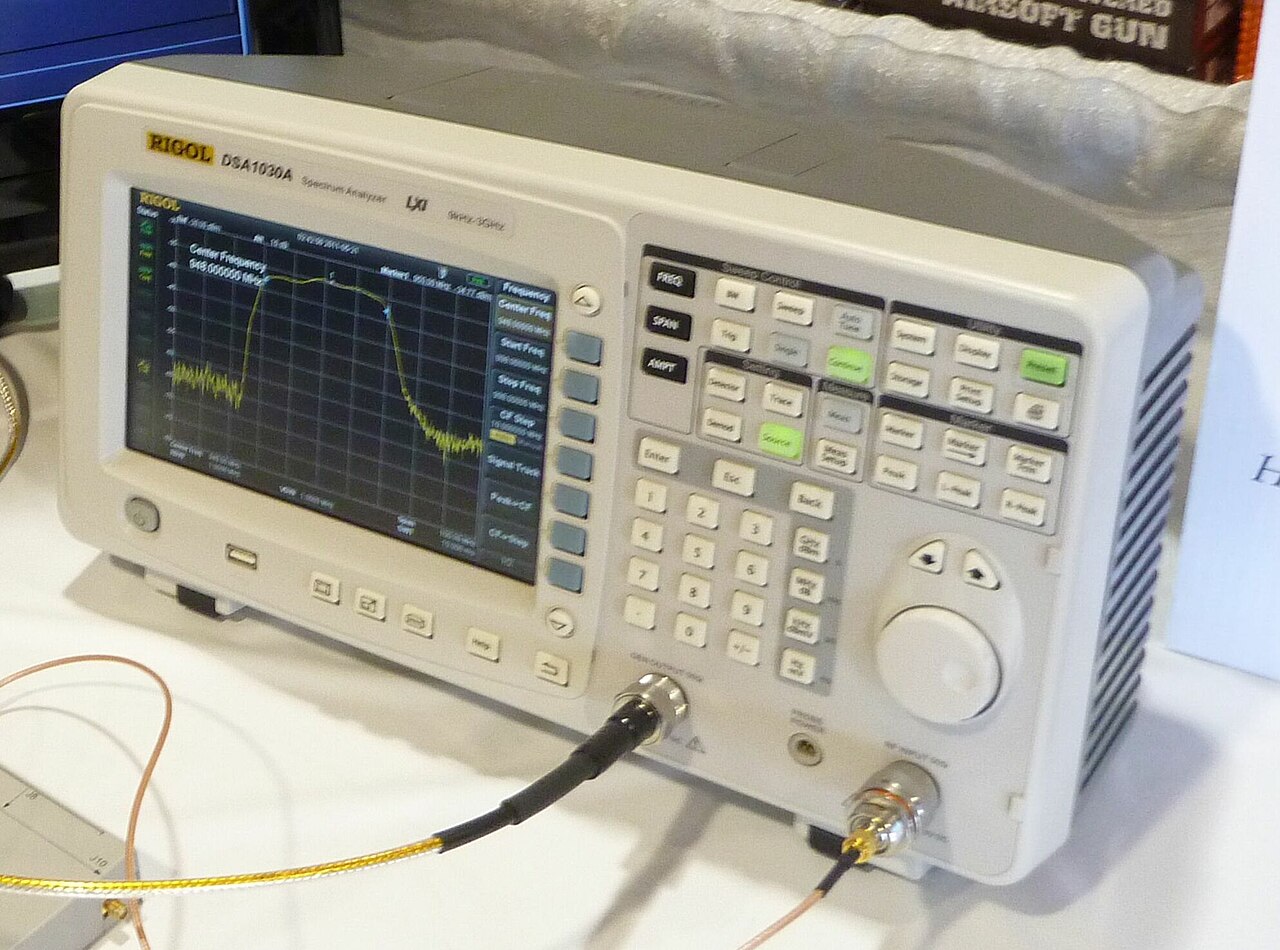

實機照片:RIGOL DSA1030A 頻譜分析儀,螢幕上為頻域顯示。照片:Dave Clausen/Wikimedia Commons,CC BY 2.0。

波形/函數產生器(function generator)
函數產生器能輸出正弦波、方波、三角波與脈衝(pulse)等基本波形,並讓你調整四個關鍵參數:頻率、幅度、直流偏壓(DC offset,把整個波形整體上下平移)與占空比(duty cycle,一個週期中高電位所占的比例)。更進階的任意波形產生器(任意波形產生器,arbitrary-waveform generator,AWG)則可輸出使用者自行定義的任意波形——你把想要的波形逐點畫出或用程式算好,它就照樣重現。許多機型內部採用直接數位合成(direct digital synthesis,DDS)技術,以數位方式精準產生頻率。
有一個經典陷阱:函數產生器的輸出阻抗通常是 $50\ \Omega$。當它接上一個匹配的 $50\ \Omega$ 負載時,內部阻抗與負載形成分壓,實際落在負載上的電壓只有開路電壓的一半;反過來說,若你接的是高阻抗(例如示波器的 $1\ \mathrm{M}\Omega$ 輸入),量到的電壓會是設定值的兩倍。設定 $1\ \mathrm{V}$ 卻量到 $2\ \mathrm{V}$,多半就是這個原因。選機時要看的規格包括:頻率範圍、頻率解析度、幅度範圍、失真、上升時間與通道數。
頻譜分析儀(spectrum analyzer)
頻譜分析儀把一段訊號從時域轉到頻域,畫出每個頻率上的功率,橫軸是頻率、縱軸多以 $\mathrm{dBm}$(相對於 $1\ \mathrm{mW}$ 的分貝)表示。它有兩大類:掃頻式(swept-tuned,又稱超外差 superheterodyne),用一個可調的本地振盪器逐一「掃過」各頻率;以及 FFT 式,直接對取樣資料做快速傅立葉變換(fast Fourier transform,FFT)一次算出整段頻譜。
最該理解的規格是解析頻寬(resolution bandwidth,RBW):它決定儀器能分辨多靠近的兩個頻率。RBW 越小,能看見越細緻的頻率結構,本底雜訊(noise floor)也越低——但代價是掃頻時間(sweep time)大幅拉長。其餘規格還有頻率範圍、動態範圍(dynamic range,能同時容納的最強與最弱訊號差距)與掃頻時間。它的典型用途包括量測諧波失真、雜訊、調變(modulation)以及電磁干擾(EMI)。
動手算:RBW 的取捨與方波的奇次諧波
掃頻式分析儀的掃頻時間大致與 RBW 的平方成反比:$T_\text{sweep} \approx \dfrac{k \cdot \text{Span}}{\text{RBW}^2}$。把 RBW 減半,理論上本底雜訊會下降約 $10\log_{10}(2) \approx 3\ \mathrm{dB}$(看得更清楚、更靈敏),但掃頻時間卻要變成四倍。這就是頻譜分析最根本的取捨:想看得細、看得深,就得掃得慢。

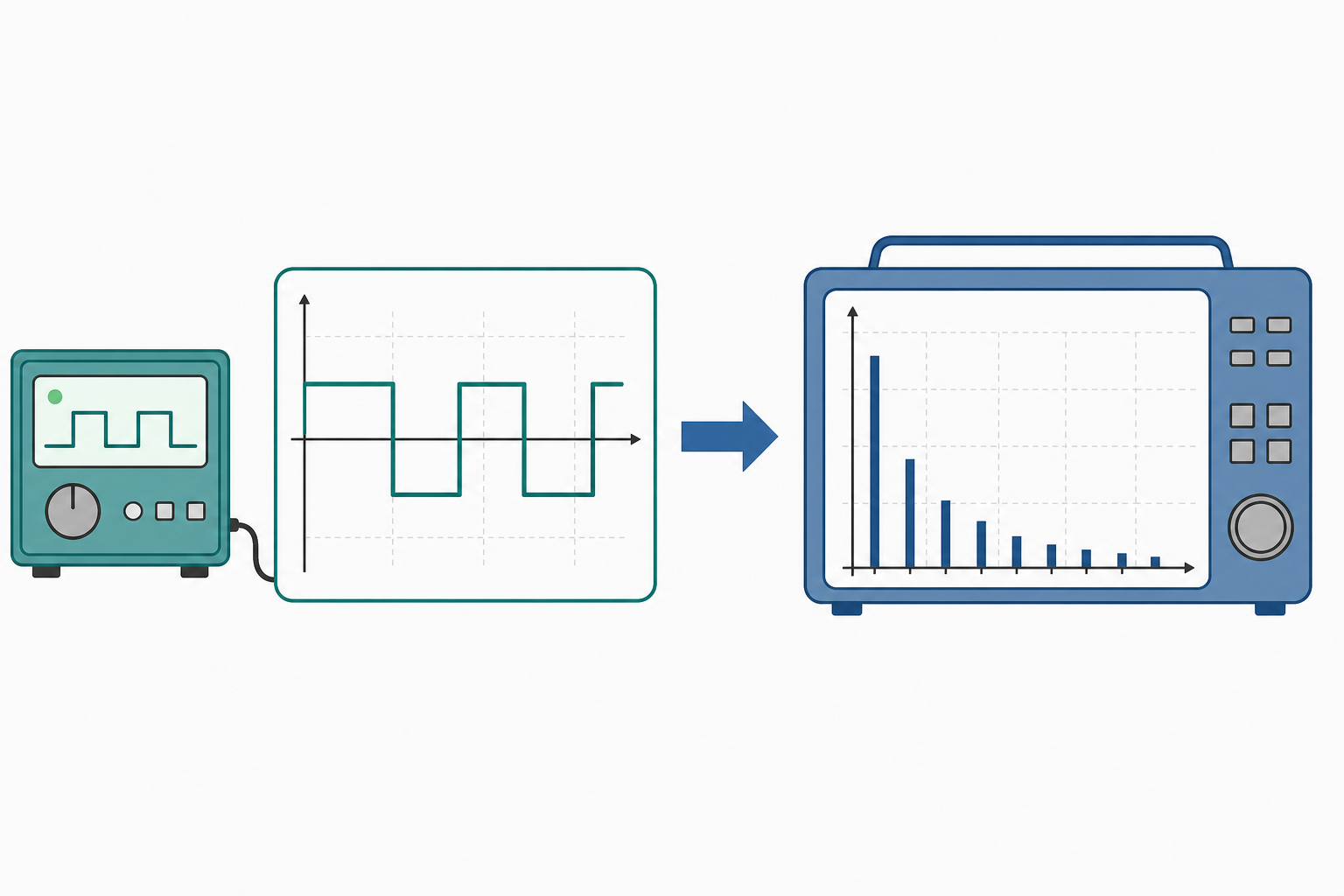

再看方波。一個振幅 $A$、基頻 $f_0$ 的理想方波,其傅立葉級數只含奇次諧波: $$v(t) = \frac{4A}{\pi}\left(\sin\omega_0 t + \frac{1}{3}\sin 3\omega_0 t + \frac{1}{5}\sin 5\omega_0 t + \cdots\right).$$ 因此在頻譜分析儀上,你會在 $f_0,\ 3f_0,\ 5f_0,\ \dots$ 看到一根根長條,高度依 $1,\ \tfrac{1}{3},\ \tfrac{1}{5}$ 遞減。換算成分貝,第三諧波約在基頻下方 $20\log_{10}(1/3) \approx -9.5\ \mathrm{dB}$,第五諧波約 $-14\ \mathrm{dB}$。時域裡看似單純的方波,在頻域裡其實是一整列諧波——這正是本文開頭「兩種面貌」的具體印證。
高中 → 大學普通物理
| 面向 | 高中 | 大學普通物理 |
|---|---|---|
| 訊號描述 | 只在時域看波形 | 時域與頻域並用 |
| 產生訊號 | 現成的交流電源 | 函數產生器調頻率、幅度、偏壓、占空比 |
| 方波的組成 | 視為單一波形 | 拆成基頻加一系列奇次諧波 |
| 量測工具 | 電表、示波器 | 加上頻譜分析儀看頻譜 |
| 阻抗觀念 | 少提及 | 懂 $50\ \Omega$ 輸出與匹配負載 |
深入探討(研究所視角)
頻域分析的數學基礎是 Fourier(傅立葉)分析:任何週期訊號都能展開成一組正弦與餘弦的疊加,非週期訊號則以傅立葉變換寫成連續頻譜。頻譜分析儀所畫的,本質上就是訊號傅立葉分量的功率分布。
DDS 的核心是相位累加器(phase accumulator):一個暫存器每個時脈週期加上固定的相位增量,累加值代表當下相位,再經查表轉成振幅並送入數位類比轉換器(DAC)。相位增量越大、輸出頻率越高,改一個數字就能精準切換頻率,這是它頻率解析度極高的原因。
掃頻式分析儀採超外差(superheterodyne)架構:把輸入訊號與本地振盪器(local oscillator)混頻(mixing),將感興趣的頻率搬移到固定的中頻(intermediate frequency),再讓它通過一個中心頻率固定、頻寬等於 RBW 的濾波器。RBW 濾波器越窄,頻率分辨越細,但根據時間與頻率的不確定性關係——即 Gabor 極限(Gabor limit),這是傅立葉分析的固有性質——濾波器要「安定」下來所需的時間反比於其頻寬,於是窄 RBW 必然對應長掃頻時間,兩者無法兼得。
最後,FFT 式分析對有限長度的取樣資料運算,等於隱含地把訊號乘上一個矩形窗(window)。若訊號頻率不是頻率解析格點的整數倍,能量會「滲」到鄰近頻率,形成頻譜洩漏(spectral leakage)。實務上會改用漢寧(Hann)、漢明(Hamming)等平滑窗函數壓低旁瓣,代價是主峰略微變寬——這又是一次頻率解析度與洩漏抑制之間的取捨,與 RBW 的故事一脈相承。
