繞射光柵與解析度：從 N 縫干涉到色散解析力

從雙狹縫到光柵：為何「多」能換來「準」

當你把雙狹縫干涉的狹縫數從 2 增加到 $N$，亮紋的位置不變，但亮紋本身會變得愈來愈尖銳——這正是繞射光柵的核心。光柵之所以能成為光譜學的主力工具，不是因為它讓某個波長「更亮」，而是因為它讓不同波長彼此「更分得開」。要把這件事說清楚，必須回到相位疊加的數學，並導出光柵方程式與解析度的定量判準。

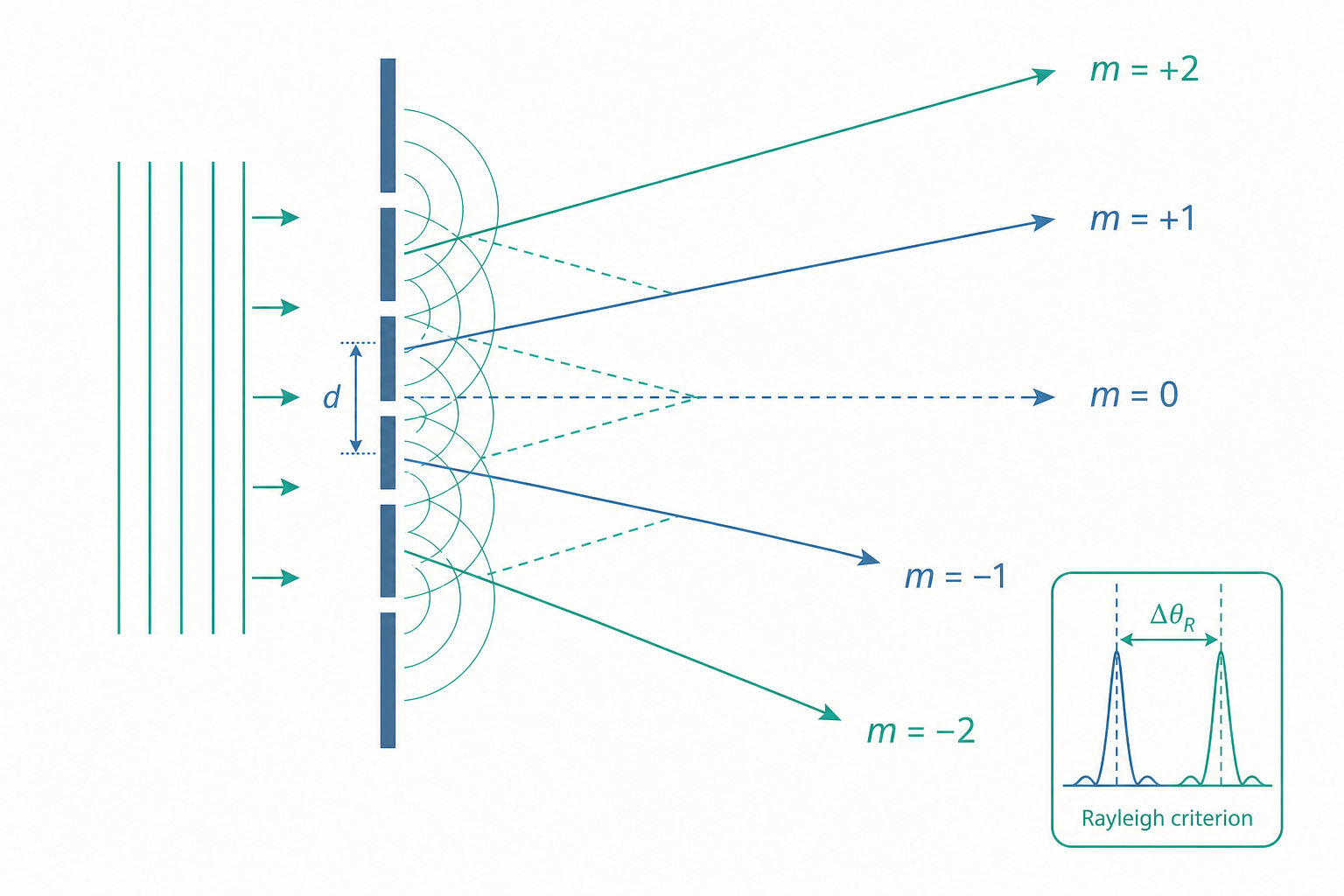

考慮一個由 $N$ 條等間距狹縫構成的透射光柵，相鄰狹縫間距為 $d$（grating period）。一束波長為 $\lambda$ 的平面單色光以入射角 $\theta_i$ 射入，在繞射角 $\theta_m$ 方向觀測。相鄰兩狹縫對應光程差為

$$ \Delta = d(\sin\theta_m - \sin\theta_i). $$

當 $\Delta$ 為波長整數倍時各狹縫同相疊加，得到主極大（principal maxima），即光柵方程式

$$ d(\sin\theta_m - \sin\theta_i) = m\lambda, \qquad m \in \mathbb{Z}. $$

整數 $m$ 稱為繞射級次（order）。注意此式只決定亮紋「在哪裡」，並未告訴我們亮紋「有多尖」——後者才是解析度的來源。

$N$ 縫干涉的振幅：相位子的等比級數

設每條狹縫貢獻的場為單位振幅，相鄰狹縫間相位差為

$$ \delta = \frac{2\pi}{\lambda}\, d(\sin\theta - \sin\theta_i). $$

$N$ 條狹縫在觀測點的總場是一個等比級數（暫略單狹縫繞射包絡 $\operatorname{sinc}$ 因子）：

$$ E(\theta) = \sum_{n=0}^{N-1} e^{\,i n \delta} = \frac{e^{\,i N \delta}-1}{e^{\,i\delta}-1}. $$

取模平方得強度的光柵函數：

$$ I(\theta) = I_0 \left(\frac{\sin(N\delta/2)}{\sin(\delta/2)}\right)^{2}. $$

這個函數的性質決定了一切。當 $\delta = 2\pi m$（分母趨零）時，用 L'Hôpital 或洛朗展開可知 $I \to N^2 I_0$，這就是主極大，強度正比於 $N^2$。在兩個主極大之間，分子 $\sin(N\delta/2)$ 有 $N-1$ 個零點，對應 $N-2$ 個微弱的次極大。$N$ 愈大，主極大愈窄、次極大相對愈不顯著——能量被「擠」進尖銳的主峰裡。

主極大的半寬可由「離開主極大後第一個強度零點」估計。設 $\delta = 2\pi m + \epsilon$，零點條件 $N\delta/2 = \pi(Nm \pm 1)$ 給出

$$ \epsilon = \pm \frac{2\pi}{N}. $$

換算回角寬度：對 $\delta$ 微分 $\delta = (2\pi d/\lambda)\sin\theta$（固定 $\theta_i$），得 $\mathrm{d}\delta = (2\pi d/\lambda)\cos\theta\,\mathrm{d}\theta$，因此主極大的角半寬為

$$ \Delta\theta_{\text{half}} = \frac{\lambda}{N d \cos\theta_m}. $$

關鍵結論：主峰寬度反比於狹縫總數 $N$（更精確說，反比於被照亮的光柵總寬度 $W = Nd$）。

解析度與瑞利判準

兩條波長相近的譜線 $\lambda$ 與 $\lambda + \Delta\lambda$ 能否分辨？採用瑞利判準（Rayleigh criterion）：當一條譜線的主極大恰好落在另一條譜線的第一個零點上，視為剛好可分辨。

波長改變 $\Delta\lambda$ 時，第 $m$ 級主極大的相位位移為 $\Delta\delta = 2\pi m\,\Delta\lambda/\lambda$（由 $\delta = (2\pi/\lambda)d\sin\theta = 2\pi m \cdot \lambda_0/\lambda$ 對 $\lambda$ 微分得到）。令此位移等於前述零點間隔 $\epsilon = 2\pi/N$：

$$ 2\pi m \frac{\Delta\lambda}{\lambda} = \frac{2\pi}{N} \;\Longrightarrow\; \boxed{\;R \equiv \frac{\lambda}{\Delta\lambda} = mN\;} $$

這就是光柵的色散解析力（chromatic resolving power）。它只依賴級次 $m$ 與被照亮的狹縫數 $N$，與週期 $d$ 無關——這在工程上意義重大：增加解析度的兩條路徑是「用更高級次」或「照亮更多縫」。

順帶可得角色散（angular dispersion），對光柵方程式關於 $\lambda$ 微分：

$$ \frac{\mathrm{d}\theta_m}{\mathrm{d}\lambda} = \frac{m}{d\cos\theta_m}. $$

角色散告訴你譜線分得多開，解析力告訴你能否分辨——兩者不可混為一談。一台高解析度儀器需要兩者兼備。

定量小範例

取一片每毫米 600 條刻線的光柵，照亮區域寬 $W = 25\ \text{mm}$，垂直入射（$\theta_i = 0$），觀測一級繞射（$m=1$），波長約 $\lambda = 589\ \text{nm}$（鈉的 D 線區）。

步驟 1：求週期與狹縫數。 $$ d = \frac{1}{600\ \text{mm}^{-1}} = 1.667\times10^{-3}\ \text{mm} = 1.667\ \mu\text{m}, $$ $$ N = \frac{W}{d} = 600\ \text{mm}^{-1}\times 25\ \text{mm} = 15000. $$

步驟 2：解析力。 $$ R = mN = 1\times 15000 = 1.5\times10^{4}. $$

步驟 3：可分辨的最小波長差。 $$ \Delta\lambda = \frac{\lambda}{R} = \frac{589\ \text{nm}}{15000} \approx 0.039\ \text{nm} = 39\ \text{pm}. $$

鈉 D 雙線間隔約 $0.6\ \text{nm}$，遠大於 $0.039\ \text{nm}$，因此這片光柵在一級就能輕鬆分辨——事實上理論上能再細分約 15 倍。

步驟 4：繞射角與角寬度。 由 $\sin\theta_1 = m\lambda/d = 589\times10^{-9}/1.667\times10^{-6}=0.353$，得 $\theta_1 \approx 20.7^\circ$。主極大角半寬 $$ \Delta\theta_{\text{half}} = \frac{\lambda}{N d\cos\theta_1} = \frac{\lambda}{W\cos\theta_1} \approx \frac{589\times10^{-9}}{0.025\times0.937}\approx 2.5\times10^{-5}\ \text{rad}, $$ 約 5 角秒，確認主峰極為尖銳。

深入探討（研究所視角）

把光柵繞射放進傅立葉光學的框架，會看到更深的結構。透射函數 $t(x)$ 是一個寬度為 $W$、週期為 $d$ 的有限週期函數，遠場振幅正是 $t(x)$ 的夫朗和斐繞射——即傅立葉變換 $\tilde{t}(k_x)$，其中 $k_x = (2\pi/\lambda)\sin\theta$。無限光柵的傅立葉變換是一串狄拉克 $\delta$ 梳（Dirac comb），對應理想銳利的繞射級次；有限孔徑相當於用矩形窗 $\operatorname{rect}(x/W)$ 截斷，依卷積定理，頻域每個 $\delta$ 被 $\operatorname{sinc}(W k_x/2)$ 取代。主峰的有限寬度與解析力上限 $R=mN$，本質上就是這個窗函數所施加的「測不準關係」：$\Delta x \cdot \Delta k_x \gtrsim 2\pi$，空間侷限換來頻域展寬。從這個角度，光柵解析度與望遠鏡角解析度、雷射脈衝的時間—頻寬乘積是同一條數學定理的三種化身。

效率問題則需超越純量繞射理論。一維週期介電結構的嚴格解來自將馬克士威方程式在週期邊界下展開為布洛赫—弗洛凱模態（Bloch–Floquet modes），即耦合波理論（RCWA, rigorous coupled-wave analysis）。每個繞射級次對應一個傳播或漸逝（evanescent）的弗洛凱諧波，其振幅由介電張量的傅立葉係數與邊界連續條件聯立決定。閃耀光柵（blazed grating）的鋸齒輪廓正是用來把能量從零級「導向」某個高級次：透過控制每個刻槽引入的相位斜坡，使該級次的繞射效率在閃耀波長附近趨近 100%，這在純量理論中表現為單槽繞射包絡 $\operatorname{sinc}^2$ 的峰被平移去對齊所需的級次。

在凝態與近代光學中，這套週期相位調制的數學被反覆重用。X 光在晶體中的繞射服從布拉格定律 $2d\sin\theta = m\lambda$，與光柵方程式形式同構，差別在於 $d$ 是原子面間距、繞射來自三維倒晶格（reciprocal lattice）的 $\mathbf{G}$ 向量條件 $\Delta\mathbf{k} = \mathbf{G}$。固體中電子的布洛赫定理、光子晶體的能帶、聲子的色散，全都是同一個週期性平移對稱破缺所生成的「禁帶與允帶」結構。

從變分觀點，光線在光柵附近的路徑可由費馬最短時間原理（等價於幾何光學極限下的哈密頓主函數 $S$）描述：相位 $\phi = S/\hbar$，光柵的週期性對 $S$ 引入準動量 $\hbar G = 2\pi\hbar/d$，光柵方程式即橫向準動量守恆 $k_x^{\text{out}} - k_x^{\text{in}} = mG$。這與晶體中電子吸收倒晶格動量的描述完全平行，揭示了「繞射」在拉格朗日／哈密頓語言下不過是平移對稱性透過諾特定理所守恆的（準）動量交換。近代發展如超穎表面（metasurface）與全像光柵，正是以次波長結構在亞波長尺度上「逐點」設計這個相位躍變 $\phi(x)$，把古典光柵的離散級次推廣為任意波前整形——廣義斯涅耳定律即其直接推論。
