電路基礎：歐姆定律、克希荷夫與 RC 電路

從電位差到電流：電路在做什麼

上一篇我們說電位像地形的「高度」，電荷會自發地從高電位往低電位移動。一個電路（circuit）就是把這個「高度差」組織起來、讓電荷沿著導線繞一圈流動的系統。

驅動電荷流動的「高度差」就是電壓（voltage，單位伏特 V），由電池或電源提供；單位時間通過導線截面的電荷量就是電流（current，單位安培 A）：

$$ I = \frac{dQ}{dt} $$

最常見的生活比喻是「水管」：電壓像水塔造成的水壓，電流像每秒流過的水量，而電阻就是水管的粗細——管子越細越難流。這個比喻雖不完美，卻足以建立直覺。

歐姆定律：電壓、電流與電阻

對許多材料（稱為歐姆性元件），通過它的電流與兩端電壓成正比，比例常數的倒數就是電阻（resistance，單位歐姆 Ω）：

$$ V = I R $$

電阻越大，相同電壓下能推動的電流越小。導線本身電阻很小、燈泡或電熱絲電阻較大；電流通過電阻時會把電能轉成熱（或光），消耗的功率為：

$$ P = VI = I^2 R = \frac{V^2}{R} $$

這就是為什麼電熱水壺、電暖器都是大功率高耗電的元件——它們刻意用電阻把電能變成熱。

小範例： 一個 $12\ \text{V}$ 的電池接上一個 $4\ \Omega$ 的電阻，求電流與消耗功率。

由歐姆定律：

$$ I = \frac{V}{R} = \frac{12\ \text{V}}{4\ \Omega} = 3\ \text{A} $$

功率：

$$ P = VI = 12\ \text{V} \times 3\ \text{A} = 36\ \text{W} $$

也就是這個電阻每秒把 $36$ 焦耳的電能轉成熱。

串聯與並聯

電阻可以用兩種基本方式連接。串聯（series）是電流只有一條路可走、依序通過每個電阻，總電阻是相加：

$$ R_{\text{串}} = R_1 + R_2 + \cdots $$

並聯（parallel）是電流分流走不同支路、各電阻兩端電壓相同，總電阻的倒數相加：

$$ \frac{1}{R_{\text{並}}} = \frac{1}{R_1} + \frac{1}{R_2} + \cdots $$

有個常被誤解的直覺：並聯後總電阻比任何一個都小。因為多開了幾條路，電荷更容易流過——就像多開幾個收費站，車流反而更順。

克希荷夫定律：複雜電路的通用工具

當電路不再是單純的串並聯（例如有多個電源、橋式接法），歐姆定律不夠用，要靠克希荷夫兩條定律。

電流定律（KCL，節點律）：流入任一節點的電流總和等於流出的總和——這是電荷守恆的直接結果：

$$ \sum I_{\text{in}} = \sum I_{\text{out}} $$

電壓定律（KVL，迴路律）：沿任一封閉迴路繞一圈，所有電壓升與電壓降的代數和為零——這是能量守恆的體現：

$$ \sum_{\text{loop}} V_k = 0 $$

用這兩條定律列方程式，再解聯立方程組，原則上任何線性電阻網路都能求解。

RC 電路：電容讓時間進場

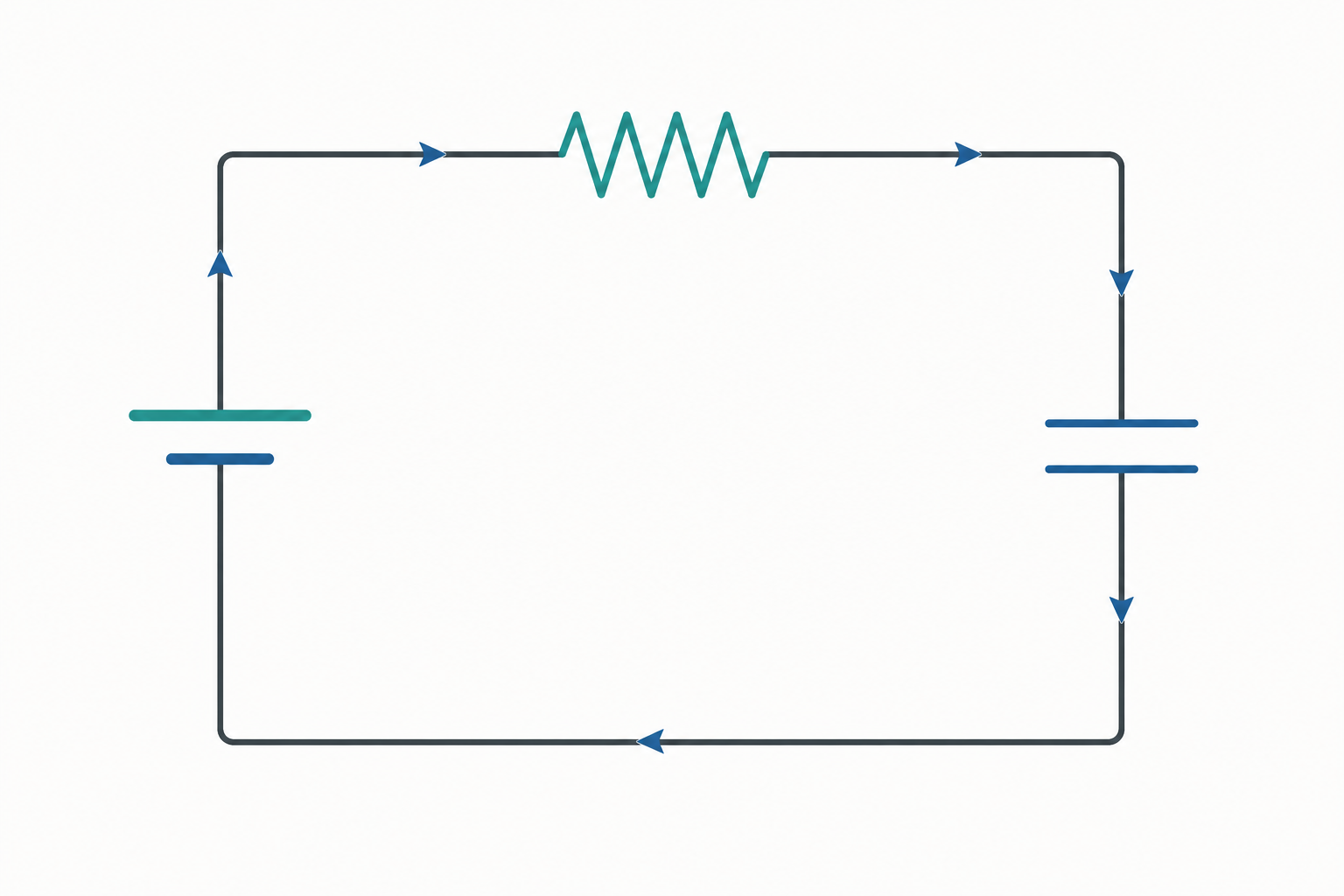

到目前為止電流都是穩定不變的（直流穩態）。一旦電路加入電容（capacitor），事情就和「時間」有關了。電容儲存電荷，充放電需要時間，這就是 RC 電路。

對一個電阻 $R$ 與電容 $C$ 串聯充電的電路，電容電壓隨時間的變化為：

$$ V_C(t) = V_0\left(1 - e^{-t/RC}\right) $$

放電時則是：

$$ V_C(t) = V_0\, e^{-t/RC} $$

其中 $\tau = RC$ 稱為時間常數，單位是秒。經過一個 $\tau$，電容大約充到最終值的 $63\%$；經過約 $5\tau$ 就幾乎充滿。$\tau$ 越大，充放電越慢。

這個指數變化無所不在：相機閃光燈的充電、電子鐘的計時、音響的濾波、甚至神經細胞膜的電位變化，背後都是 RC 充放電的數學。

高中 → 普物的銜接

高中電路多停在歐姆定律與串並聯的穩態計算；大學普通物理會正式引入克希荷夫定律處理多迴路網路，並用微分方程描述 RC、RL、RLC 電路的暫態（transient）行為——電路第一次從「靜態代數」走向「動態微積分」。再往上，交流電路與阻抗的概念（見「優電子」專區）會把這套語言推展到完整的訊號與系統。

深入探討（研究所視角）

把電路視為線性非時變動態系統，是研究所階段的核心觀點。一個含電阻、電容、電感的電路，由克希荷夫定律導出的方程通常是常係數線性微分方程。以串聯 RLC 電路為例，迴路電壓定律給出：

$$ L\frac{d^2 q}{dt^2} + R\frac{dq}{dt} + \frac{q}{C} = V(t) $$

這與阻尼受迫諧振子的方程結構完全相同——電感對應慣性質量、電阻對應阻尼、電容倒數對應彈簧常數。其特徵方程的根決定系統屬於過阻尼、臨界阻尼或欠阻尼，後者會出現衰減振盪，自然角頻率為 $\omega_0 = 1/\sqrt{LC}$，品質因數 $Q = \frac{1}{R}\sqrt{L/C}$ 量度其共振銳度。這套電—機類比正是整個系統理論與控制工程的基礎。

分析這類系統的標準利器是拉普拉斯轉換：把時域微分方程轉成 $s$ 域代數方程，電阻、電感、電容分別化為廣義阻抗 $R$、$sL$、$1/(sC)$，於是時域的微積分運算退化為複數的乘除法，轉移函數（transfer function） $H(s)$ 隨之自然浮現。其極點位置（在複平面左半部代表穩定衰減）決定暫態行為，而令 $s = j\omega$ 即得頻率響應，把 RC 高低通濾波、共振選頻統一在同一框架下。

更基礎的層面上，克希荷夫定律本身是馬克士威方程組在準靜態近似（quasi-static approximation）下的結果：當電路尺寸遠小於訊號波長時，可忽略輻射與位移電流的傳播延遲，KCL 對應電荷守恆（$\nabla\cdot\vec{J}=0$ 的積分形式），KVL 對應 $\nabla\times\vec{E}\approx 0$。當頻率高到波長與電路同量級時，這個近似失效，必須改用傳輸線理論乃至完整的電磁場分析——這正是高頻電子與微波工程與低頻電路學的分水嶺。
