RC 電路暫態與時間常數：從微分方程到漲落耗散

從一個電容開始充電的瞬間說起

按下開關的那一刻，電容兩端的電壓不會立刻跳到電源電壓，電流也不會立刻歸零——這個「過渡」的過程，正是 RC 電路暫態（transient）的核心。直覺上，電容像一個需要時間才能「裝滿」的水桶，而電阻則限制了水流的速率。但若要量化「需要多少時間」、以及電壓電流如何隨時間演化，就必須回到電路的基本守恆律，列出微分方程並求解。本篇將從 Kirchhoff 定律出發，嚴格推導 RC 充放電的指數律，定義時間常數 $\tau$，並推廣到能量耗散、阻抗與頻域觀點。

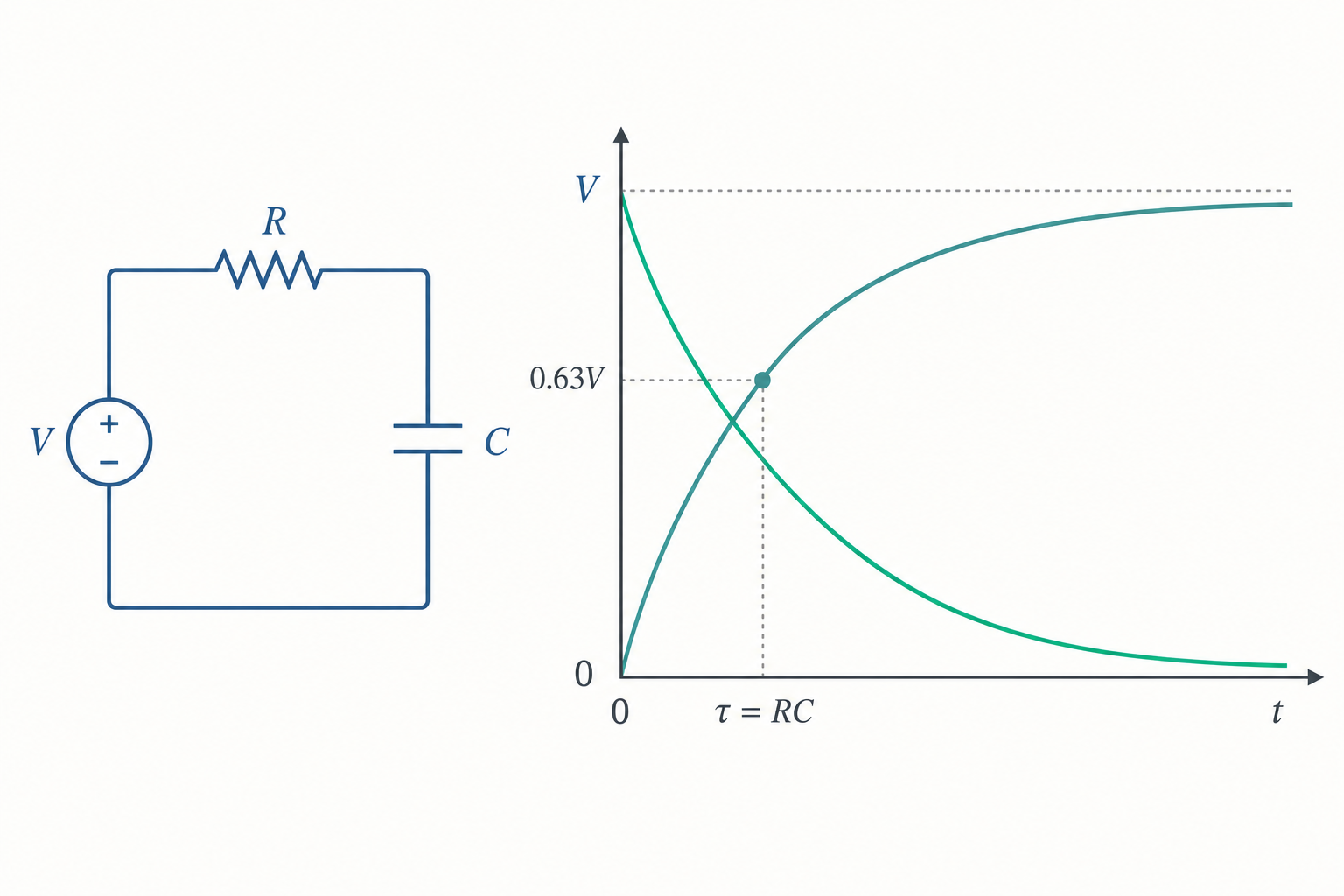

考慮一個由理想電壓源 $V_0$、電阻 $R$ 與電容 $C$ 串聯而成的迴路。電容的本構關係為 $q = C v_C$，而流經電容的電流為其電荷的時間變化率：

$$i = \frac{dq}{dt} = C\frac{dv_C}{dt}.$$

這個關係是後續所有推導的起點：電容上的電壓無法瞬變，否則 $dv_C/dt \to \infty$ 將要求無窮大的電流。

微分方程的建立與求解

對串聯迴路套用 Kirchhoff 電壓定律（KVL），沿迴路電位升降總和為零：

$$V_0 = i R + v_C = RC\frac{dv_C}{dt} + v_C.$$

整理成標準的一階線性常微分方程：

$$\frac{dv_C}{dt} + \frac{1}{RC}v_C = \frac{V_0}{RC}.$$

這是非齊次方程，其通解為齊次解（暫態項）與特解（穩態項）之和。齊次方程 $\dot{v}_C + v_C/RC = 0$ 以分離變數法求解：

$$\frac{dv_C}{v_C} = -\frac{1}{RC}\,dt \quad\Rightarrow\quad v_{C,\text{hom}}(t) = A\,e^{-t/RC}.$$

穩態特解為 $v_{C,\text{ss}} = V_0$（當 $t\to\infty$，$\dot{v}_C = 0$）。套用初始條件 $v_C(0)=0$（電容初始未充電）得 $A = -V_0$，於是充電過程的解為：

$$\boxed{\,v_C(t) = V_0\left(1 - e^{-t/\tau}\right),\qquad \tau \equiv RC.\,}$$

對應的電流由 $i = C\,\dot{v}_C$ 得：

$$i(t) = \frac{V_0}{R}\,e^{-t/\tau}.$$

放電過程（電容預充至 $V_0$ 後將電源短路）的方程為齊次形式 $RC\dot{v}_C + v_C = 0$，解為純指數衰減：

$$v_C(t) = V_0\,e^{-t/\tau},\qquad i(t) = -\frac{V_0}{R}\,e^{-t/\tau}.$$

負號表示放電電流方向與充電相反。

時間常數 $\tau$ 的物理意義

時間常數 $\tau = RC$ 具有時間的量綱：$[\Omega][\mathrm{F}] = (\mathrm{V/A})(\mathrm{C/V}) = \mathrm{C/A} = \mathrm{s}$。它刻畫了系統「記憶」初始狀態的特徵時間尺度。

從數學上看，$\tau$ 是指數函數在 $t=0$ 處切線與漸近線的交點時刻。對放電曲線在原點求斜率：

$$\left.\frac{dv_C}{dt}\right|_{t=0} = -\frac{V_0}{\tau},$$

若以此初始斜率線性外推，將在 $t=\tau$ 時抵達零。實際上經過一個 $\tau$，充電完成 $1 - e^{-1} \approx 63.2\%$，放電衰減至 $e^{-1}\approx 36.8\%$；經過 $5\tau$ 後系統已達穩態的 $99.3\%$，工程上常以 $5\tau$ 視為「暫態結束」。

能量觀點與耗散

充電完成後電容儲存的能量為 $E_C = \tfrac{1}{2}CV_0^2$。一個深刻的結果是：無論 $R$ 多大，電源在充電過程中所做的功 $W = V_0 \int_0^\infty i\,dt = V_0 \cdot CV_0 = CV_0^2$ 恰有一半轉化為電容能量，另一半在電阻上以焦耳熱耗散。驗證電阻耗散：

$$E_R = \int_0^\infty i^2 R\,dt = \int_0^\infty \frac{V_0^2}{R}e^{-2t/\tau}R\,dt = \frac{V_0^2}{R}\cdot\frac{\tau}{2}\cdot R \cdot \frac{1}{R}.$$

更簡潔地：$E_R = \frac{V_0^2}{R}\int_0^\infty e^{-2t/\tau}dt = \frac{V_0^2}{R}\cdot\frac{\tau}{2} = \frac{1}{2}CV_0^2$。

值得注意的是，這個 50% 的耗散比例與 $R$ 無關——即使電阻趨近於零，耗散能量仍為定值，差別只在耗散發生得更快。這是「絕熱充電」研究的出發點。

定量小範例

設 $R = 10\,\mathrm{k}\Omega$、$C = 100\,\mathrm{\mu F}$、$V_0 = 12\,\mathrm{V}$，電容初始未充電。

第一步：時間常數。

$$\tau = RC = (10\times10^3)(100\times10^{-6}) = 1.0\ \mathrm{s}.$$

第二步：求 $t = 2\,\mathrm{s}$（即 $2\tau$）時的電容電壓。

$$v_C(2) = 12\left(1 - e^{-2}\right) = 12(1 - 0.1353) = 12 \times 0.8647 \approx 10.38\ \mathrm{V}.$$

第三步：求同一時刻的電流。

$$i(2) = \frac{12}{10^4}e^{-2} = 1.2\times10^{-3}\times0.1353 \approx 0.162\ \mathrm{mA}.$$

第四步：求充至 $90\%$（即 $10.8\,\mathrm{V}$）所需時間。 由 $1 - e^{-t/\tau} = 0.9$ 得 $e^{-t/\tau} = 0.1$，故

$$t = -\tau\ln(0.1) = 1.0\times 2.303 \approx 2.30\ \mathrm{s}.$$

這說明充至九成約需 $2.3\tau$，與工程經驗一致。

頻域與阻抗的橋接

時域指數律與頻域阻抗其實是同一物理的兩種語言。電容的複阻抗為 $Z_C = 1/(j\omega C)$，串聯 RC 構成一個低通濾波器，其轉移函數為：

$$H(j\omega) = \frac{Z_C}{R + Z_C} = \frac{1}{1 + j\omega RC} = \frac{1}{1 + j\omega\tau}.$$

截止角頻率 $\omega_c = 1/\tau = 1/RC$，正是時間常數的倒數。$-3\,\mathrm{dB}$ 點（功率衰減一半）發生於 $\omega = \omega_c$，此時相位落後 $45^\circ$。時域的「反應遲緩」與頻域的「高頻被濾除」是同一枚硬幣的兩面：$\tau$ 越大，系統越慢、通帶越窄。這個對偶關係由 Laplace 變換正式建立——將 $s = j\omega$ 代入特徵根 $s = -1/\tau$，即連結了暫態極點與頻率響應。

深入探討（研究所視角）

從更高的理論高度看，RC 電路是「耗散一階線性動力系統」的原型。其特徵方程 $s + 1/RC = 0$ 在複平面上的單一實極點 $s = -1/\tau$ 完全決定了系統行為：極點位於負實軸保證了漸近穩定性，而其與虛軸的距離 $1/\tau$ 決定衰減速率。這是控制理論中極點配置（pole placement）思想的最簡實例。

變分與 Lagrange 表述。 對於 LRC 電路存在優雅的變分描述。以電荷 $q$ 為廣義座標，定義電感的「動能」$T = \tfrac{1}{2}L\dot{q}^2$、電容的「位能」$U = q^2/(2C)$，則 Lagrangian $\mathcal{L} = T - U$。電阻的耗散透過 Rayleigh 耗散函數 $\mathcal{F} = \tfrac{1}{2}R\dot{q}^2$ 引入，修正的 Euler–Lagrange 方程為：

$$\frac{d}{dt}\frac{\partial \mathcal{L}}{\partial \dot{q}} - \frac{\partial \mathcal{L}}{\partial q} + \frac{\partial \mathcal{F}}{\partial \dot{q}} = V(t),$$

展開即得 $L\ddot{q} + R\dot{q} + q/C = V(t)$。當 $L\to 0$，此式退化為本文的一階 RC 方程。這揭示 RC 暫態是 RLC 阻尼振盪在「過阻尼極限」中慣性消失後的殘餘行為。對應的 Hamiltonian $H = p^2/(2L) + q^2/(2C)$（其中正則動量 $p = L\dot{q} = L i$ 對應磁通鏈）在無耗散時守恆，耗散項則使相空間軌跡螺旋收斂至原點。

漲落與耗散的連結。 真實電阻在有限溫度 $T$ 下並非靜默——其載子的熱運動產生 Johnson–Nyquist 雜訊，電壓功率譜密度為 $S_V = 4k_B T R$。將此雜訊源饋入 RC 濾波器，依漲落–耗散定理（fluctuation–dissipation theorem），電容兩端的均方電壓漲落為一個與電阻無關的優雅結果：

$$\langle v_C^2\rangle = \frac{k_B T}{C}.$$

這便是著名的「$kT/C$ 雜訊」，是 CMOS 影像感測器與取樣電容的根本雜訊下限。它的深刻之處在於：耗散機制（$R$）既決定了暫態的鬆弛速率，也決定了系統與熱庫交換能量造成的熱漲落，兩者由同一個 $R$ 統一描述——這正是 Callen 與 Welton 漲落–耗散定理的精神。

場論與傳輸線推廣。 集總（lumped）RC 模型假設電路尺寸遠小於信號波長。當頻率升高或導線變長時，必須改用分佈參數的傳輸線方程（Telegrapher's equations），其無感極限退化為 RC 擴散方程 $\partial_t v = (1/rc)\,\partial_x^2 v$——形式上與熱傳導、Fick 擴散同構。這解釋了為何 VLSI 互連延遲（Elmore delay）呈現與長度平方成正比的擴散式標度，是當代積體電路時序分析的理論基石。從 Maxwell 方程的準靜態近似出發，RC 暫態正是位移電流 $\partial_t \mathbf{D}$ 與傳導電流在邊界條件下達成平衡的宏觀體現。
