電容、介電質與電場能量：從充電功到場中能量

從「儲存電荷」到「儲存電場」

電容器最樸素的圖像是「兩塊板子，一塊堆正電荷、一塊堆負電荷」。但若停在這裡，就無法理解介電質為何能成倍提升儲能、能量究竟「藏」在哪裡，以及為什麼真空也能承載能量。本篇要把電容、介電質與電場能量串成一條由 Gauss 定律出發、經由能量泛函、止於場本身攜帶能量的嚴謹脈絡。

電容的定義 $C \equiv Q/V$ 看似平凡，但它的本質是一個幾何與介質決定的線性係數：在線性介質中，電荷與電位差成正比，比例常數只依賴邊界形狀與材料，與所加電壓無關。對平行板（板面積 $A$、間距 $d$、忽略邊緣效應），由 Gauss 定律 $\oint \vec{E}\cdot d\vec{A} = Q_{\text{free}}/\varepsilon_0$ 得板間場 $E = \sigma/\varepsilon_0 = Q/(\varepsilon_0 A)$，故

$$ V = Ed = \frac{Qd}{\varepsilon_0 A}, \qquad C = \frac{Q}{V} = \frac{\varepsilon_0 A}{d}. $$

介電質：束縛電荷與極化場

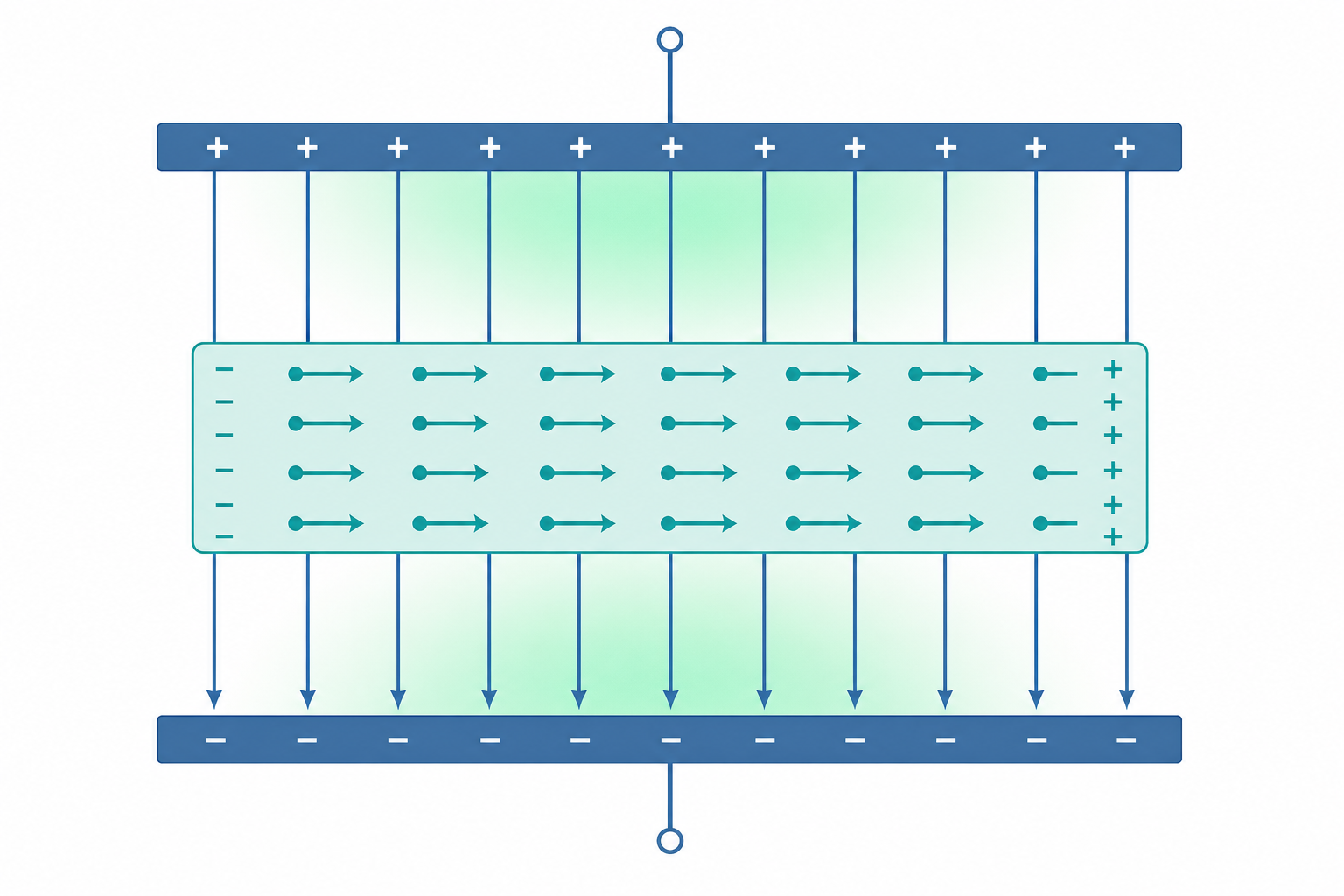

當在板間填入介電質，外加場 $\vec{E}_0$ 會使分子產生電偶極矩（取向極化或感應極化）。定義單位體積電偶極矩為極化向量 $\vec{P}$，則介質內部出現束縛電荷：體束縛電荷密度 $\rho_b = -\nabla\cdot\vec{P}$，面束縛電荷密度 $\sigma_b = \vec{P}\cdot\hat{n}$。這些束縛電荷會反向削弱原場，這正是介電質「分散電場」的微觀機制。

為了把自由電荷與束縛電荷分離處理，引入電位移場 $\vec{D} \equiv \varepsilon_0\vec{E} + \vec{P}$。將完整的 Gauss 定律 $\nabla\cdot\vec{E} = (\rho_f + \rho_b)/\varepsilon_0$ 代入並整理，得到只受自由電荷驅動的形式：

$$ \nabla\cdot\vec{D} = \rho_f. $$

對線性、各向同性、均勻（LIH）介質，$\vec{P} = \varepsilon_0\chi_e\vec{E}$，於是 $\vec{D} = \varepsilon_0(1+\chi_e)\vec{E} = \varepsilon_0\varepsilon_r\vec{E} = \varepsilon\vec{E}$，其中相對電容率（介電常數）$\varepsilon_r = 1+\chi_e$。重做平行板推導，板間 $D = \sigma_f$ 不變，但 $E = D/\varepsilon = \sigma_f/(\varepsilon_0\varepsilon_r)$ 被壓低 $\varepsilon_r$ 倍，故電壓同樣下降 $\varepsilon_r$ 倍，電容隨之放大：

$$ C = \varepsilon_r\,\frac{\varepsilon_0 A}{d} = \kappa\,C_0. $$

這就是介電質提升儲能密度的根源：在相同自由電荷下，介質壓低了內部場與電壓，使單位電壓能容納更多電荷。值得強調的是 $\vec{D}$ 與 $\vec{E}$ 的邊界條件分工——$\vec{D}$ 的法向分量由自由面電荷決定（$D_{1n}-D_{2n}=\sigma_f$），$\vec{E}$ 的切向分量連續，這在多層介質與部分填充問題中是解題關鍵。

從充電功計算儲存能量

電容器的能量等於把電荷一點一點搬上板子所作的功。設某瞬間板上電荷為 $q$，電壓為 $q/C$，再搬 $dq$ 需作功 $dW = (q/C)\,dq$。積分至最終電荷 $Q$：

$$ U = \int_0^Q \frac{q}{C}\,dq = \frac{Q^2}{2C} = \tfrac{1}{2}CV^2 = \tfrac{1}{2}QV. $$

這是路徑無關的純粹位能，因為靜電力是保守的。但這個式子把能量「記在電荷與電容上」，並未告訴我們能量在空間中的分布。

能量住在場裡：能量密度

把 $U = \tfrac12 CV^2$ 代入平行板結果 $C = \varepsilon A/d$、$V = Ed$：

$$ U = \frac{1}{2}\cdot\frac{\varepsilon A}{d}\cdot(Ed)^2 = \frac{1}{2}\varepsilon E^2 \cdot (Ad). $$

由於 $Ad$ 正是板間體積，每單位體積的能量即為

$$ u = \frac{1}{2}\varepsilon E^2 = \frac{1}{2}\vec{E}\cdot\vec{D}. $$

這個結果可由一般場論嚴格導出，不限於平行板。對任意電荷組態，靜電總能可寫成 $U = \tfrac12\int \rho\,\phi\,d^3r$；利用 $\rho = \nabla\cdot\vec{D}$ 與分部積分（$\nabla\cdot(\phi\vec{D}) = \phi\nabla\cdot\vec{D} + \vec{D}\cdot\nabla\phi$，並令 $\vec{E}=-\nabla\phi$），假設場在無窮遠足夠快衰減使面項消失，得

$$ U = \frac{1}{2}\int_{\text{全空間}} \vec{E}\cdot\vec{D}\,d^3r. $$

積分域從「有電荷處」擴張到「整個空間」，這是觀念上的躍遷：能量並非定域在電荷上，而是儲存於電場本身。在介質中 $u=\tfrac12\vec E\cdot\vec D$ 為自由電荷所作的總功密度，已將極化分子被拉伸所儲存的能量一併計入。

定量小範例

考慮平行板電容器：$A = 100\,\text{cm}^2 = 1.0\times10^{-2}\,\text{m}^2$，$d = 0.10\,\text{mm} = 1.0\times10^{-4}\,\text{m}$，填入介電常數 $\varepsilon_r = 4.0$ 的介電質，接上 $V = 200\,\text{V}$ 電源。

電容：

$$ C = \varepsilon_r\frac{\varepsilon_0 A}{d} = 4.0\times\frac{(8.85\times10^{-12})(1.0\times10^{-2})}{1.0\times10^{-4}} \approx 3.54\times10^{-9}\,\text{F} = 3.54\,\text{nF}. $$

儲存電荷與能量：

$$ Q = CV \approx 7.08\times10^{-7}\,\text{C}, \qquad U = \tfrac12 CV^2 \approx \tfrac12(3.54\times10^{-9})(200)^2 \approx 7.08\times10^{-5}\,\text{J}. $$

驗證能量密度觀點：板間場 $E = V/d = 200/10^{-4} = 2.0\times10^{6}\,\text{V/m}$，

$$ u = \tfrac12\varepsilon_r\varepsilon_0 E^2 = \tfrac12(4.0)(8.85\times10^{-12})(2.0\times10^{6})^2 \approx 70.8\,\text{J/m}^3. $$

乘上體積 $Ad = 10^{-6}\,\text{m}^3$，得 $U = u\cdot Ad \approx 7.08\times10^{-5}\,\text{J}$，與前面完全一致。若抽走介電質而維持同一電壓，$C$ 與 $U$ 都降為 $1/4$；但若先充電後斷電再抽出介電質，則 $Q$ 守恆、$E$ 與 $U$ 反而增大——抽出介質所需的機械功正補上了能量差，這是 $\vec D$ 與 $\vec E$ 在固定電荷與固定電壓兩種約束下行為不同的經典考點。

深入探討（研究所視角）

把靜電能量提升為能量泛函，可一眼看穿整套結構。對給定自由電荷分布，定義泛函

$$ U[\phi] = \int\left(\tfrac12\varepsilon|\nabla\phi|^2 - \rho_f\phi\right)d^3r. $$

對 $\phi$ 取變分 $\delta U = 0$，由 Euler–Lagrange 方程立得 $\nabla\cdot(\varepsilon\nabla\phi) = -\rho_f$，即介質中的 Poisson 方程。這說明真實的電位分布正是使靜電能量取極值（在固定電荷約束下為極小）的位形——這是 Thomson 定理的變分敘述，也與 Dirichlet 原理同源。電容因此可被視為二次型 $U=\tfrac12 Q^2/C$ 的「軟度」係數；多導體系統則推廣為電容矩陣 $U=\tfrac12\sum_{ij}C_{ij}^{-1}Q_iQ_j$，其逆即電位係數矩陣，對稱性源自 Green 互易定理。

從場論看，靜電是 Maxwell 拉格朗日密度 $\mathcal{L} = -\tfrac14 F_{\mu\nu}F^{\mu\nu} - J^\mu A_\mu$ 在無磁、靜態極限的退化。能量密度 $u=\tfrac12\varepsilon E^2$ 是電磁應力–能量張量 $T^{\mu\nu}$ 的 $T^{00}$ 分量；其空間部分即 Maxwell 應力張量 $T_{ij} = \varepsilon(E_iE_j - \tfrac12\delta_{ij}E^2)$，正是計算電容板間吸引力與介電質被吸入縫隙之力的工具——力不再靠「微分能量對位移」迂迴求得，而能直接由場的動量通量讀出。介電質被拉入電容器的力，本質上是 $T_{ij}$ 在介質邊界不連續所產生的淨應力。

介電響應的近代深化在於非局域與色散。一般地 $\vec D(\omega) = \varepsilon_0\varepsilon_r(\omega)\vec E(\omega)$，介電常數是頻率的複函數，其實部與虛部受 Kramers–Kronig 關係約束（源於因果律與解析性），虛部對應介電損耗。在凝態物理中，極化的微觀起源由 Clausius–Mossotti（Lorentz 局域場）關係連結到分子極化率，而現代鐵電與拓撲材料的自發極化，則需用 Berry 相位／現代極化理論（King-Smith–Vanderbilt）來定義——極化被理解為佔據能帶 Bloch 波函數的幾何相位，而非單純的電荷位移。

最後，電場能量密度 $u=\tfrac12\varepsilon_0 E^2$ 與電容的概念在量子尺度延伸出新物理：當電容小到電荷一顆一顆進出時，充能 $E_c = e^2/2C$ 可超過熱能 $k_BT$，產生 Coulomb 阻塞，這是單電子電晶體的工作原理；超導量子位元中的電荷型 qubit 更直接把 $E_c$ 與 Josephson 能量 $E_J$ 的競爭當作可調參數。從一對平行板到量子電路，貫穿其間的始終是同一句話——能量住在場裡，而電容只是丈量場願意以何種代價容納電荷的幾何尺。
