類比數位轉換進階：DNL、亞穩態與架構背後的真精度

為什麼規格書上的「12 位元」常常騙人

你買到一顆標稱 $12$ 位元的類比數位轉換器（ADC，Analog-to-Digital Converter），規格書斗大地寫著 $4096$ 階解析度。可是當你把它接到精密電橋、慢慢掃過整個輸入範圍，卻發現某幾個輸出碼從來不會出現——明明電壓平滑上升，數位碼卻從 $2047$ 直接跳到 $2049$，中間的 $2048$ 像被黑洞吞了。更糟的是，同一顆晶片在 $25\,^\circ\text{C}$ 量得好好的，搬到攝氏零下的戶外就開始偶發性地吐出完全錯誤的數字。

入門篇我們把 ADC 當成理想的「取樣＋量化」兩步驟，量化誤差乾淨俐落地落在 $\pm\Delta/2$ 之內。但真實的轉換器是由電容、開關、比較器、運算放大器拼出來的類比電路，每個元件都會偏離理想。這一篇，我們要拆開這座橋的橋墩，看看 靜態非理想（static non-ideality）、動態誤差 與 架構層級的取捨 如何決定一顆 ADC 真正能用到第幾位。

靜態誤差：DNL、INL 與消失的碼

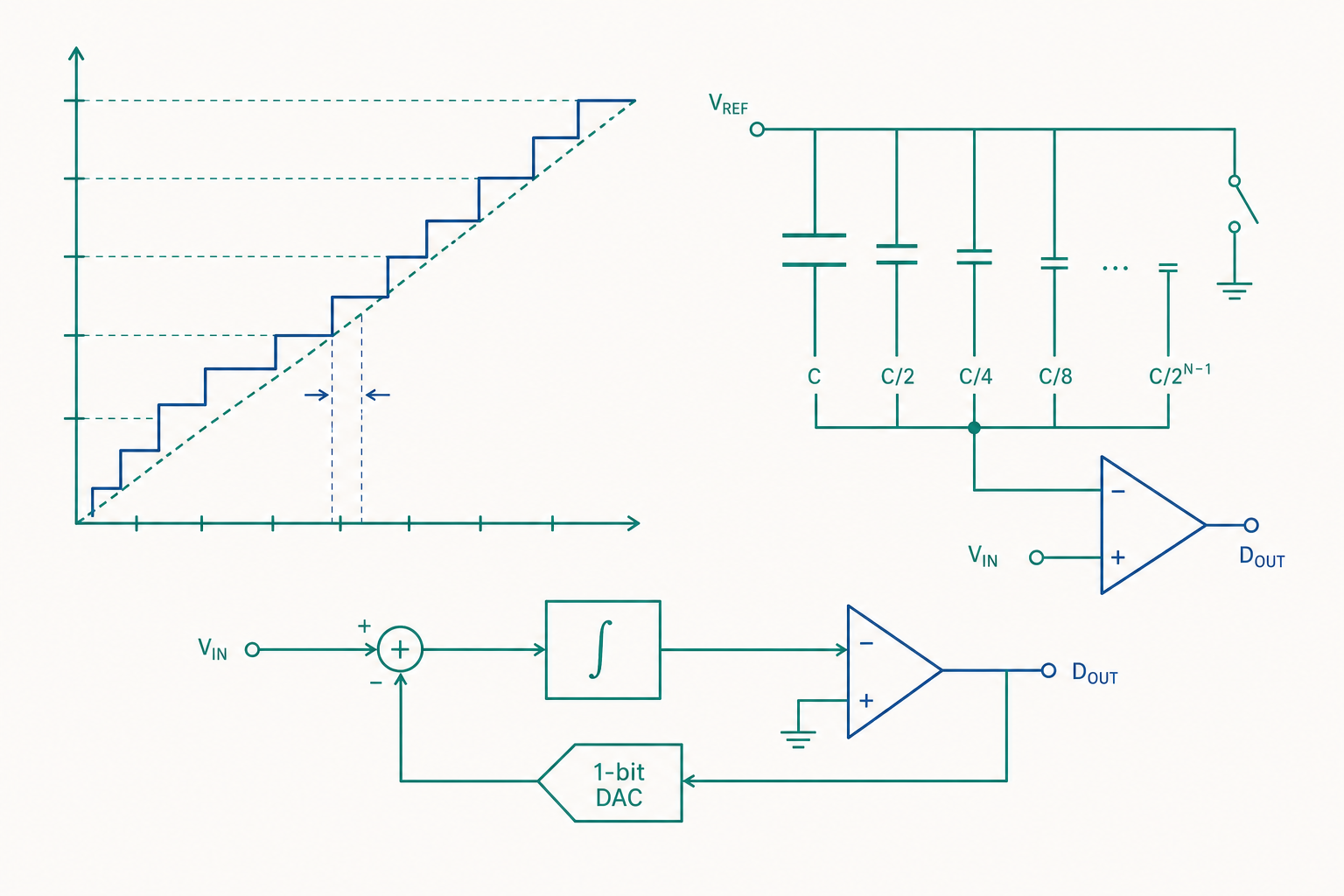

理想 ADC 的轉移函數是一道完美的階梯，每一階寬度都恰好是一個 LSB（最低有效位元，$\Delta = V_{\text{FS}}/2^N$）。真實的階梯卻寬窄不一，這就是微分非線性（DNL，Differential Non-Linearity）要刻畫的東西。對第 $k$ 個碼，定義

$$ \mathrm{DNL}[k] = \frac{W_k - \Delta}{\Delta} $$

其中 $W_k$ 是該碼實際對應的輸入電壓寬度。$\mathrm{DNL}=0$ 表示這一階完美；$\mathrm{DNL}=+0.5$ 表示這階比理想寬了半個 LSB。

關鍵的臨界值是 $\mathrm{DNL} = -1$：當某個碼的寬度被壓縮到零，意味著輸入電壓再怎麼掃，永遠不會落進這個碼——這就是「消失的碼」（missing code）的成因。一顆保證「無漏碼（no missing codes）」的 ADC，等於承諾所有 $\mathrm{DNL} > -1$。

把每一階的寬度誤差「累加」起來，得到的就是積分非線性（INL，Integral Non-Linearity），它衡量實際轉移曲線整體偏離理想直線多遠：

$$ \mathrm{INL}[k] = \sum_{i=1}^{k} \mathrm{DNL}[i] $$

INL 直接限制了 ADC 能達到的有效線性精度。一顆 $16$ 位元的 ADC，若 INL 高達 $\pm 4\ \text{LSB}$，那它在絕對精度上其實只值約 $14$ 位元——剩下的兩位被非線性吃掉了。靜態誤差還有兩位常客：偏移誤差（offset error）把整條曲線平移，增益誤差（gain error）讓曲線斜率偏離 $1$。這兩者可以靠校正（calibration）扣除，但 DNL／INL 這種逐碼的彎曲就難纏得多。

動手算一下：權重失配造成的 DNL 突波

逐次逼近型（SAR）ADC 的核心是一組二進位加權的電容陣列，理論權重應是 $\dots, 8C, 4C, 2C, C$。製程誤差讓最高位元那顆電容（MSB capacitor）不夠精準，假設一顆 $4$ 位元 SAR 的 MSB 電容實際權重不是理想的 $8\Delta$，而是 $7.4\Delta$（其餘位元正常）。當輸入電壓掃過碼 $0111 \to 1000$ 的交界，會發生什麼？

理想上，碼 $0111$ 對應 $7\Delta$，碼 $1000$ 對應 $8\Delta$，兩者相差一個乾淨的 LSB。但 MSB 一旦被打開，它只貢獻 $7.4\Delta$ 而非 $8\Delta$，於是碼 $1000$ 的起始電壓變成

$$ V_{1000} = 7.4\Delta $$

而前一個碼 $0111$（由 $4\Delta+2\Delta+\Delta$ 組成）的上界仍是 $7\Delta$。新碼的起點 $7.4\Delta$ 比舊碼終點 $7\Delta$ 高，中間 $7\Delta \to 7.4\Delta$ 這段 $0.4\Delta$ 寬的電壓區間沒有任何碼覆蓋——這是另一種病態，叫非單調（non-monotonic）或在更嚴重時造成漏碼。此處碼 $1000$ 的寬度也被擠壓：

$$ \mathrm{DNL}[1000] = \frac{W - \Delta}{\Delta} = \frac{0.6\Delta - \Delta}{\Delta} = -0.4 $$

這說明為什麼 SAR ADC 的精度幾乎完全押在「電容匹配（capacitor matching）」上。位元數越高、MSB 電容越大，要做到 $0.01\%$ 的匹配越困難，這也是為什麼高位元 SAR 普遍需要電容修整（trimming）或數位自我校正。

SAR 的真面目：電荷重分配

入門篇說 SAR「像猜數字遊戲」，但它究竟怎麼在電路上比較？答案是電荷重分配（charge redistribution）架構，它把取樣電容同時當成 DAC，極為精巧。

整個過程分三拍。取樣相（sample）：所有電容的上極板接到比較器虛地，下極板接到輸入訊號 $V_{\text{in}}$，於是陣列總電荷被「凍結」成 $Q = -C_{\text{tot}} V_{\text{in}}$。保持相（hold）：下極板切到地，由於電荷守恆，比較器輸入端電壓變成 $-V_{\text{in}}$。重分配相（redistribution）：SAR 邏輯依序把每顆電容的下極板從地切到 $V_{\text{ref}}$，每切一次就相當於在比較器節點加上一個二進位加權的電壓增量。比較器判斷此刻電壓正負，決定該位元保留 $1$ 還是退回 $0$。

第 $k$ 步（測試第 $k$ 高位元）後，比較器看到的節點電壓可寫成

$$ V_x = -V_{\text{in}} + V_{\text{ref}} \sum_{i} \frac{b_i}{2^{i}} $$

逐位元逼近，直到節點電壓收斂到 $|V_x| < \Delta/2$。它的迷人之處在於：取樣、保持與 DAC 是同一組電容，省去獨立的取樣保持放大器，功耗極低，這正是 SAR 統治微控制器與物聯網感測前端的原因。代價是它必須 $N$ 個時鐘週期才出一個碼，每秒轉換次數受限。

看一個例子：比較器亞穩態與閃爍碼

SAR 每一步都靠比較器做一次二元判決。但比較器本質是一個高增益正回授的鎖存器（latch），當輸入差值極小——恰好落在判決門檻附近——它需要的「決斷時間」會發散。把比較器當成一階再生系統，輸出差電壓隨時間指數放大：

$$ \Delta V_{\text{out}}(t) = \Delta V_{\text{in}}\, e^{t/\tau} $$

其中 $\tau$ 是再生時間常數。要在分配給比較器的時間 $T_{\text{dec}}$ 內把一個微小的初始差 $\Delta V_{\text{in}}$ 放大到合法邏輯位準 $V_{\text{logic}}$，需要

$$ \Delta V_{\text{in}} > V_{\text{logic}}\, e^{-T_{\text{dec}}/\tau} $$

當輸入差小於這個值，比較器來不及做出明確判決，輸出停在中間的曖昧電壓——這就是亞穩態（metastability）。在高速 SAR 或 Flash ADC 中，亞穩態會以隨機的「閃爍碼（sparkle code）」或巨大誤碼出現，發生機率隨時鐘加快而上升。這就是為什麼前面提到「搬到低溫戶外就偶發吐錯數字」：溫度改變了元件偏壓與 $\tau$，把原本可接受的亞穩態機率推過了臨界。對策包括加長判決時間、加入冗餘位元做數位校正、或用格雷碼（Gray code）編碼讓單一誤判只造成 $1$ LSB 誤差。

流水線 ADC 與數位錯誤校正

當你需要 $14$ 位元、卻又要每秒上億次取樣（如 5G 基地台、醫學影像），SAR 太慢、Flash 太耗電，流水線（pipeline）ADC 是主流答案。它把一次高解析度轉換拆成數級（stage），每級只解析少數幾位元，再把「殘餘（residue）」放大後交給下一級——像工廠輸送帶，多個取樣同時在不同階段被處理。

每一級做三件事：用一個低解析度子 ADC 量出粗略碼 $D_i$、用子 DAC 還原這個碼、把輸入減去還原值得到殘餘、再乘上級增益 $G$。一個解析 $B$ 位元的標準級，殘餘函數為

$$ V_{\text{res}} = G\left( V_{\text{in}} - D_i \cdot \frac{V_{\text{FS}}}{2^{B}} \right), \quad G = 2^{B} $$

把殘餘放大 $2^B$ 倍，是為了讓它重新填滿下一級的滿刻度，使每一級都能用同樣的電路。問題來了：若某級的子 ADC 因為比較器偏移而判斷錯誤，這個錯誤會被後級放大、無法挽回嗎？

巧妙的解法是 1.5 位元／級的冗餘（redundancy） 與 數位錯誤校正（digital error correction）。每級故意多保留一點重疊範圍，讓殘餘永遠不會超出下一級的輸入量程；單級比較器即使有不小的偏移，只要不超過半級的容錯窗，最後在數位域把各級碼錯位相加就能自動修正。這個技巧讓流水線 ADC 可以容忍相當粗糙的內部比較器，把精度負擔轉移到後段數位邏輯——一個典型「用便宜的數位換昂貴的類比」的設計哲學。

動手算一下：兩級流水線的位元分配

設計一顆 $12$ 位元流水線 ADC，採兩級結構。若不考慮冗餘，理想上第一級解析 $6$ 位元、第二級解析 $6$ 位元。第一級的級增益應設為

$$ G_1 = 2^{6} = 64 $$

第一級量化後的殘餘最大值是 $\pm \Delta_1/2$（$\Delta_1 = V_{\text{FS}}/2^{6}$），放大 $64$ 倍後恰好重新填滿 $\pm V_{\text{FS}}/2$，交給第二級再切 $6$ 位元。但實務上會改成「第一級 $6.5$ 位元、第二級 $6.5$ 位元、最後合併扣掉重疊的 $1$ 位元」，用那半位元的冗餘吸收第一級比較器偏移與級間增益誤差。這也解釋了為什麼流水線 ADC 規格書上各級位元加起來常常「多出來」——多的部分不是免費精度，而是拿去買容錯了。

Σ-Δ 的迴路：訊號與雜訊走不同的門

入門篇提到 Σ-Δ（Sigma-Delta）靠過取樣與雜訊塑形達到高解析度。這裡我們把它的迴路真正解出來，看清楚「為什麼訊號通過、雜訊被踢走」。

一階 Σ-Δ 調變器把量化器（常是 $1$ 位元比較器）放進一個含積分器的回授迴路。在 $z$ 域裡，把量化動作模型成「加入量化雜訊 $E(z)$」，可導出輸出

$$ Y(z) = \underbrace{z^{-1}}_{\text{STF}(z)} X(z) + \underbrace{(1 - z^{-1})}_{\text{NTF}(z)} E(z) $$

這條式子是整個 Σ-Δ 的靈魂。訊號轉移函數（STF） $z^{-1}$ 只是一個延遲，訊號原封不動通過；雜訊轉移函數（NTF） $(1-z^{-1})$ 卻是一個高通函數，在低頻（$z \to 1$，即 $f \to 0$）時趨近於零。換句話說，量化雜訊在我們關心的低頻帶內被狠狠壓下去，被「塑形」推到高頻，再用數位低通濾波器一刀切掉。

把 $z = e^{j2\pi f/f_s}$ 代入 NTF，可得帶內雜訊的衰減形狀 $|1 - e^{-j\omega}| = 2\sin(\omega/2)$。對 $L$ 階調變器，NTF 變成 $(1-z^{-1})^L$，配合過取樣率 OSR，理論帶內 SNR 改善斜率達每倍頻 $(6L+3)\ \text{dB}$，遠勝單純過取樣的每倍頻 $3\ \text{dB}$。這就是為什麼一個 $1$ 位元的粗糙量化器，套上高階迴路與高 OSR，竟能在音訊帶內達到 $20$ 位元以上的等效精度。

代價是穩定性：高階迴路（$L \ge 3$）的 NTF 增益太大會讓積分器飽和、迴路發散，因此實務上要把 NTF 的零點稍微挪離單位圓、限制其高頻增益（Lee 準則），用一點帶內雜訊換取穩定。此外，$1$ 位元 Σ-Δ 在直流或弱訊號輸入時，量化雜訊會退化成週期性的閒置音（idle tone），聽起來像背景哨音——這就引出下一個主題。

抖動：用雜訊治雜訊

量化是個強烈的非線性運算，當輸入訊號很小或很「規律」（如純直流、緩慢斜坡），量化誤差不再像入門篇假設的那樣是漂亮的白雜訊，而會與訊號強相關，產生諧波失真與閒置音。對策聽起來很反直覺：故意加入一點隨機雜訊，這叫抖動（dithering）。

在量化前注入一個振幅約 $1\ \text{LSB}$ 的隨機抖動訊號 $d$，可以打散量化誤差與輸入的相關性，把惱人的諧波「攤平」回近似白雜訊的背景。理論上，選用三角機率分布（TPDF）的抖動，能讓量化誤差的前兩階統計矩與輸入完全去相關——代價是底噪略微抬升約 $4.8\ \text{dB}$。聽覺與量測上，用平坦但稍高的底噪，換掉刺耳的離散假音，幾乎總是划算的交易。高階 Σ-Δ 與專業音訊 DAC 幾乎都內建抖動，這也是「加雜訊反而讓聲音更乾淨」的工程智慧。

重點回顧

• DNL／INL 才是真精度：標稱位元數只是上限。$\mathrm{DNL} \le -1$ 會造成漏碼，INL 直接決定絕對線性精度，常讓「$16$ 位元」實際只值 $13$、$14$ 位元。
• SAR 靠電荷重分配：取樣電容兼任 DAC，極省功耗；精度押在電容匹配上，MSB 電容失配會在碼中點製造 DNL 突波與非單調。
• 亞穩態是高速 ADC 的暗角：比較器再生時間有限，臨界輸入會卡在曖昧電壓，產生隨機閃爍碼；溫度與時鐘速率都會影響其機率。
• 流水線用數位救類比：冗餘位元 + 數位錯誤校正讓粗糙的內部比較器也能組出高速高解析 ADC，「多出來」的位元是買容錯。
• Σ-Δ 讓訊號與雜訊走不同門：STF 是延遲、NTF 是高通，把量化雜訊塑形推到高頻再濾掉；抖動則用一點隨機雜訊換掉刺耳的閒置音。

深入探討（研究所視角）

把這些非理想統合起來，研究所層級關心的是轉換器整體的頻譜純度與架構的資訊理論極限。

動態性能通常用一張 FFT 頻譜來定義：訊號雜訊與失真比（SINAD） 同時涵蓋雜訊與諧波，反推得有效位元數（ENOB） $= (\mathrm{SINAD}_{\text{dB}} - 1.76)/6.02$；而無雜散動態範圍（SFDR，Spurious-Free Dynamic Range） 則衡量訊號峰與最大雜散譜線之差，是通訊接收機最在意的指標，因為一根強烈的諧波雜散足以淹沒鄰近通道的弱訊號。INL 的「形狀」直接決定諧波分佈：弓形（bow-shaped）INL 主要生偶次諧波，S 形 INL 則生奇次諧波——靜態與動態誤差在頻域裡其實是同一件事的兩種投影。

高速 ADC 的另一個前沿是時間交錯（time-interleaved）架構：用 $M$ 顆較慢的子 ADC 輪流取樣，等效取樣率提升 $M$ 倍。但各通道之間的偏移失配、增益失配與時序偏斜（timing skew）會在頻譜上產生位於 $k\,f_s/M \pm f_{\text{in}}$ 的雜散音，限制 SFDR。校正這些失配是現代 GSps 級 ADC 的核心難題，常用背景式自適應演算法即時估測並補償。

理論的天花板由取樣抖動（aperture jitter）與熱雜訊共同設下。取樣時刻的隨機抖動 $\sigma_t$ 對一個頻率 $f_{\text{in}}$ 的輸入造成的 SNR 上限為

$$ \mathrm{SNR}_{\text{jitter}} = -20\log_{10}\!\left( 2\pi f_{\text{in}}\, \sigma_t \right) $$

注意它只與輸入頻率有關、與位元數無關——這意味著在高頻量測時，再多的位元也救不了一個時鐘抖動太大的系統。另一道牆是取樣電容的 $kT/C$ 熱雜訊：要把熱雜訊壓到 $N$ 位元量化雜訊以下，取樣電容必須夠大，而電容越大、驅動它的放大器就越耗電。於是「解析度、速度、功耗」構成一個無法同時最佳化的三角，業界以 Walden FoM $= P/(2^{\mathrm{ENOB}} \cdot f_s)$ 與 Schreier FoM 來量化這個取捨——每一代製程的進步，本質上都是在這個三角形裡多搶一點空間。最後，這些底層物理也呼應了入門篇提過的取樣定理：奈奎斯特保證的是「無混疊地保留資訊」，而 DNL／INL／抖動／熱雜訊決定的是「保留下來的資訊到底有多少位是可信的」——前者是充分條件，後者才是工程現實。
