BJT 雙極性電晶體：用小電流指揮大電流的放大第一課

一句話的核心

雙極性電晶體（Bipolar Junction Transistor，簡稱 BJT）是一個「用很小的電流，去控制很大的電流」的元件。你只要在它的一個腳位上灌入一點點電流，它就會在另外兩個腳位之間放出成百倍的電流——這就是放大。從收音機、助聽器、麥克風前級，到早期電腦裡成千上萬顆開關，BJT 都是那個默默把微弱訊號「撐大」、或是把電路「打開、關上」的關鍵角色。它是人類學會「主動控制電子」的第一塊里程碑，也是你踏進放大器世界的第一課。

三隻腳、兩個接面

BJT 有三隻腳，名字要記牢：基極（Base, B）、集極（Collector, C）、射極（Emitter, E）。它的內部是把半導體疊成三層，常見的 NPN 型就是「N–P–N」三明治，中間那薄薄的 P 層就是基極。

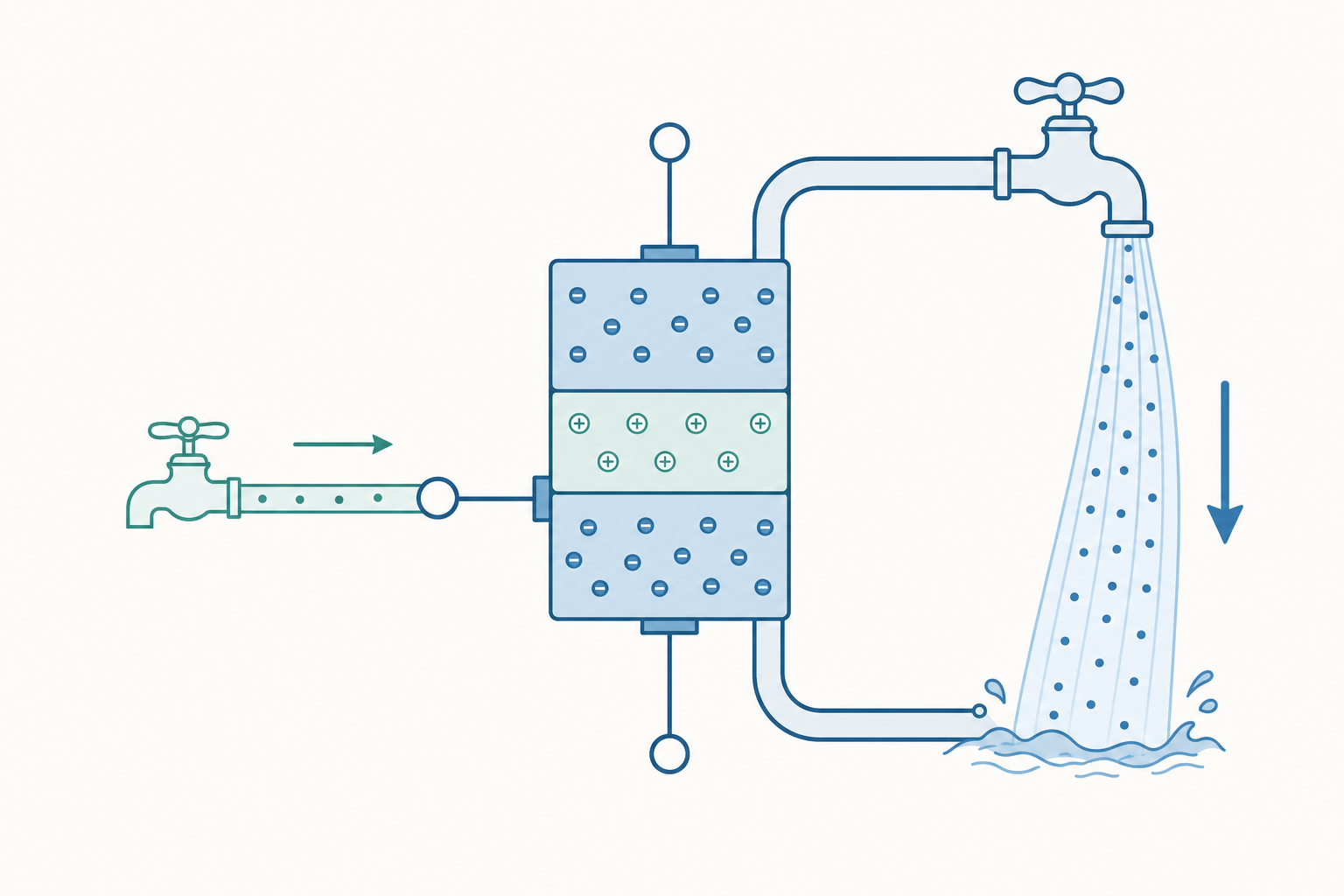

可以用一個很生活化的比喻來理解：把 BJT 想成一個水龍頭。

• 集極到射極之間，是一條想流卻被擋住的大水管（主電流的通道）。
• 基極就是那個旋鈕：你轉動旋鈕（灌入一點基極電流），就決定了大水管能放出多少水。
• 妙的地方在於：轉旋鈕只花你一點點力氣（小電流），卻能控制嘩啦啦的大水流（大電流）。

這就是 BJT 的靈魂——它是電流控制的元件。基極那一點點電流，像是指揮棒，指揮著集極流過的大電流。這一點和它的兄弟 MOSFET（用電壓控制）很不一樣，是兩者最根本的分野。

放大的核心：$\beta$ 與兩條電流關係

BJT 工作在「放大區（作用區）」時，集極電流 $I_C$ 和基極電流 $I_B$ 之間有一個漂亮的正比關係：

$$ I_C = \beta\, I_B $$

這裡的 $\beta$（有時寫成 $h_{FE}$）就是電流放大倍率，典型值大約落在 $50$ 到 $300$ 之間。也就是說，基極灌入 $1$ 單位的電流，集極就會流過 $\beta$ 倍那麼多——這就是「以小控大」的數字化身。

另外，由於電荷守恆，流進去的電流必須等於流出來的電流。射極承接了基極與集極的電流總和：

$$ I_E = I_B + I_C $$

把 $I_C = \beta I_B$ 代進去，可以得到射極電流 $I_E = (\beta + 1) I_B$。因為 $\beta$ 通常很大，所以 $I_C$ 和 $I_E$ 其實非常接近——基極只「分」走了極小的一份。

還有一個常用的近似：要讓 NPN 電晶體「打開」（基極–射極接面導通），基極與射極之間必須維持約 $0.7\,\text{V}$ 的壓降，記為 $V_{BE} \approx 0.7\,\text{V}$。這個 $0.7\,\text{V}$ 就像水龍頭的「開啟門檻」，沒到這個電壓，水龍頭根本不會出水。

一個帶數字的小範例

來算一個入門的 NPN 放大電路。假設電源 $V_{CC} = 12\,\text{V}$，基極透過電阻 $R_B = 470\,\text{k}\Omega$ 接到電源，集極透過電阻 $R_C = 1\,\text{k}\Omega$ 接到電源，電晶體的 $\beta = 100$。我們想求基極電流、集極電流，以及集極對地的電壓 $V_{CE}$。

第一步：求基極電流 $I_B$。 基極迴路上，電源電壓先扣掉那 $0.7\,\text{V}$ 的接面壓降，剩下的全落在 $R_B$ 上：

$$ I_B = \frac{V_{CC} - V_{BE}}{R_B} = \frac{12 - 0.7}{470{,}000} = \frac{11.3}{470{,}000} \approx 24\,\mu\text{A} $$

第二步：求集極電流 $I_C$。 用放大關係 $I_C = \beta I_B$：

$$ I_C = 100 \times 24\,\mu\text{A} = 2400\,\mu\text{A} = 2.4\,\text{mA} $$

注意這裡的威力：基極只流了 $24$ 微安培（百萬分之一安培的尺度），集極卻流出 $2.4$ 毫安培——整整放大了 $100$ 倍。

第三步：求集極電壓 $V_{CE}$。 集極電流流過 $R_C$ 會造成電壓降，集極對地的電壓就是電源減去這個壓降：

$$ V_{CE} = V_{CC} - I_C R_C = 12 - (2.4\,\text{mA})(1\,\text{k}\Omega) = 12 - 2.4 = 9.6\,\text{V} $$

由於 $V_{CE} = 9.6\,\text{V}$ 明顯大於約 $0.2\,\text{V}$ 的飽和門檻，電晶體確實工作在放大區，計算成立。這套「先算 $I_B$、再乘 $\beta$ 得 $I_C$、最後算 $V_{CE}$」的三步驟，是分析所有 BJT 偏壓電路的基本套路。

放大器 vs. 開關：BJT 的兩種人格

同一顆 BJT，依照你給它的工作點不同，會展現兩種截然不同的「人格」：

• 放大區（作用區）：基極–射極接面順偏、集極–基極接面逆偏。此時 $I_C = \beta I_B$ 成立，輸入訊號的微小變化會被忠實地放大。這是做類比放大器（如音訊前級）時的工作模式。
• 飽和區：基極灌入大量電流，電晶體「全開」，$V_{CE}$ 被壓到接近 $0.2\,\text{V}$，相當於開關閉合（ON）。
• 截止區：基極幾乎沒有電流，水龍頭完全關死，$I_C \approx 0$，相當於開關斷開（OFF）。

當你讓 BJT 在「飽和」和「截止」之間快速切換，它就變成一個由電流控制的電子開關——這正是早期數位邏輯與電腦的基礎。一顆元件，既能溫柔地放大類比訊號，又能果斷地當開關切換，這份雙重身分讓 BJT 在電子史上佔據了無可取代的位置。

從直流偏壓到交流訊號

實務上的放大器要同時處理兩件事：直流偏壓負責把工作點「架」在放大區正中央（這樣訊號往上往下擺都不會撞到飽和或截止的牆）；交流訊號則疊加在這個工作點上被放大。工程師為此發展出像「分壓器偏壓」這種既穩定又不太受 $\beta$ 飄移影響的電路，因為 $\beta$ 會隨溫度與不同批次的元件變動，是 BJT 設計裡最需要小心駕馭的「不聽話」參數。理解了「偏壓決定工作點、訊號疊加其上」這個分層思維，你就抓住了類比放大器設計的精髓。

深入探討（研究所視角）

入門時我們把 $I_C = \beta I_B$ 當成定律，但 BJT 真正的物理基礎是 Ebers–Moll 模型。集極電流由基極–射極接面的電壓以指數方式決定：

$$ I_C = I_S\left(e^{V_{BE}/V_T} - 1\right) \approx I_S\, e^{V_{BE}/V_T} $$

其中 $I_S$ 是飽和電流，$V_T = kT/q \approx 26\,\text{mV}$（室溫）是熱電壓。這條指數關係揭示一個關鍵事實：BJT 本質上是電壓控制電流源，$\beta$ 只是順偏時 $I_C/I_B$ 的副產物，並非元件的第一性原理。由此可定義小訊號轉導：

$$ g_m = \frac{\partial I_C}{\partial V_{BE}} = \frac{I_C}{V_T} $$

這個 $g_m$ 與 $V_T$ 成反比、與偏壓電流成正比，是所有小訊號分析（混合 $\pi$ 模型、$r_\pi = \beta/g_m$）的出發點。

更深一層，集極電流並非與 $V_{CE}$ 完全無關。實際的輸出特性曲線略有上揚，反映厄利效應（Early effect）——逆偏的集極接面耗盡區會侵蝕中性基極寬度，使有效基極變薄、增益微升。以厄利電壓 $V_A$ 描述，輸出電阻為 $r_o \approx V_A / I_C$，它直接限制了單級放大器能達到的最大本質增益 $g_m r_o = V_A / V_T$。

頻率方面，接面電容（$C_\pi$、$C_\mu$）使增益隨頻率衰減，定義截止頻率 $f_T = g_m / [2\pi(C_\pi + C_\mu)]$，是衡量電晶體高頻能力的核心指標；Miller 效應更會把 $C_\mu$ 放大到輸入端，限制共射極組態的頻寬。此外，BJT 的「雙極性」之名來自它同時依賴電子與電洞兩種載子的擴散傳輸，這與只靠多數載子漂移的 MOSFET 形成鮮明對比，也解釋了為何 BJT 有較大的 $g_m$ 但伴隨不可忽略的基極電流與較高的功耗。從 Ebers–Moll 到 Gummel–Poon 等更精細的大訊號模型，正是 SPICE 模擬器刻畫真實電晶體行為的數學骨幹。
