頻率的篩子：讓想要的訊號通過

一句話的核心

我們身邊的訊號從來不是「乾乾淨淨」的——收音機裡同時擠著上百個電台、麥克風收進語音也收進嗡嗡的電源雜訊、感測器量到的數據總是抖個不停。濾波器（filter）就是一道「頻率的篩子」：它讓你想要的頻率順利通過，把你不要的頻率擋下來或壓低。理解濾波器，等於拿到了從音響、通訊到量測儀器的共同鑰匙，因為幾乎每一個電子系統，背後都站著一兩個默默工作的濾波器。

四種基本「篩子」

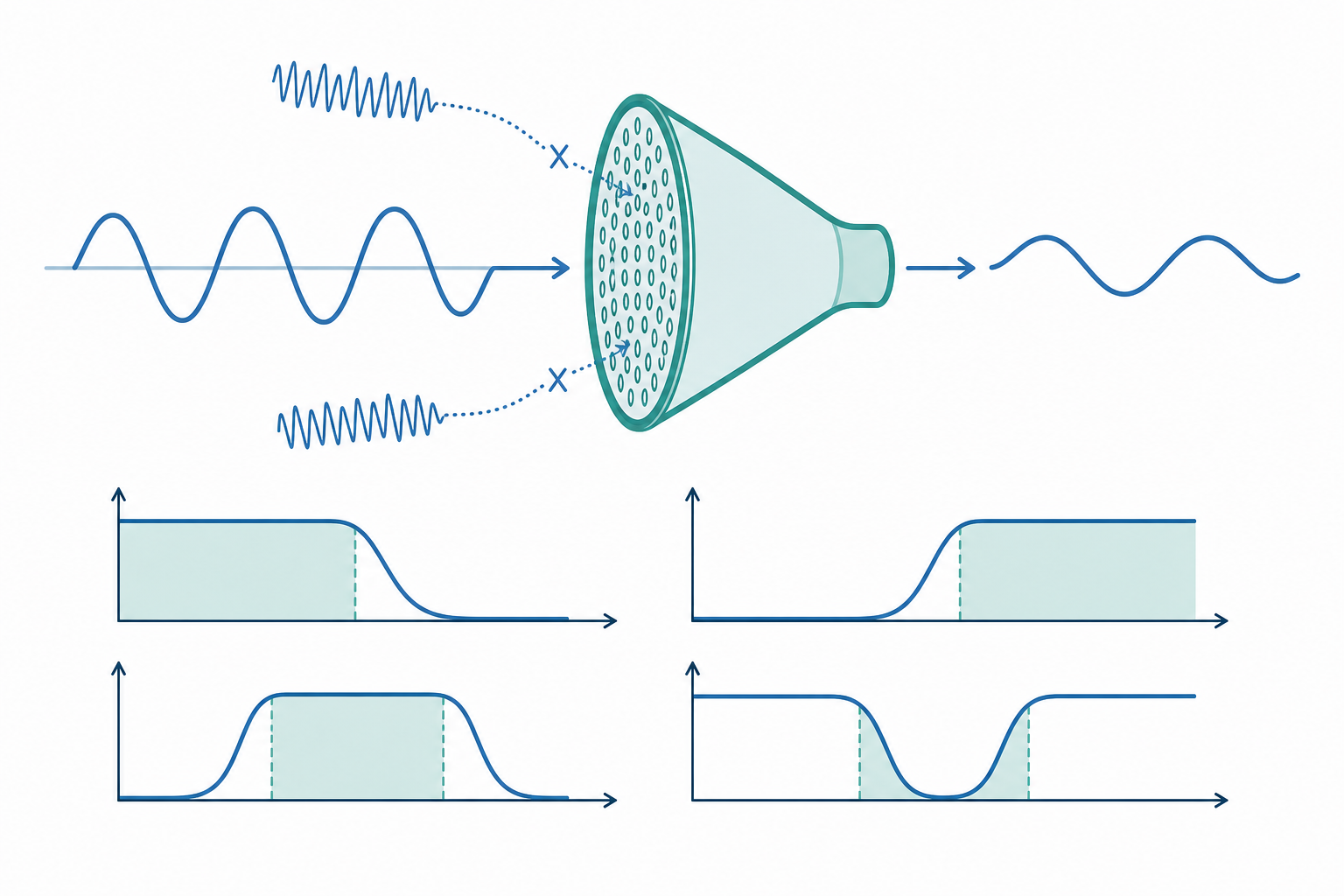

依照「放哪些頻率通過」，濾波器分成四大類型，名字其實非常直白：

• 低通（Low-pass）：低頻通過、高頻擋掉。像是把音樂裡刺耳的高頻嘶聲濾掉，只留下渾厚的低音。
• 高通（High-pass）：高頻通過、低頻擋掉。常用來去掉訊號裡緩慢漂移的直流偏移。
• 帶通（Band-pass）：只讓某一段頻率通過，上下都擋。收音機選台靠的就是它。
• 帶阻（Band-stop / Notch）：只擋掉某一小段頻率，其餘都放行。經典用途是濾掉 $60\,\text{Hz}$ 的市電干擾。

判斷「通過或擋掉」的分界線，叫做截止頻率（cutoff frequency） $f_c$。它不是一刀切的硬邊界，而是訊號功率衰減到一半（也就是電壓降到約 $0.707$ 倍）的那個頻率點。

最簡單的濾波器：一顆電阻加一顆電容

只要把一顆電阻 $R$ 和一顆電容 $C$ 串起來，就能做出一個一階低通濾波器（RC 低通）。為什麼能擋高頻？關鍵在電容的容抗（reactance）：

$$ X_C = \frac{1}{2\pi f C} $$

這條式子告訴我們：頻率 $f$ 越高，電容的容抗 $X_C$ 越小。把輸出取在電容兩端，高頻時電容近乎短路、電壓被拉得很低（被擋掉）；低頻時電容近乎開路、電壓幾乎原封不動通過。這就自然形成了「低頻過、高頻擋」的效果。

它的截止頻率有一條非常好記的公式：

$$ f_c = \frac{1}{2\pi R C} $$

把同樣兩顆元件對調——輸出改取在電阻兩端，就變成高通濾波器，截止頻率公式一模一樣。是不是很優雅？

一個帶數字的小範例

假設我們要設計一個 RC 低通濾波器，濾掉音訊裡的高頻嘶聲，希望截止頻率落在 $f_c = 1\,000\ \text{Hz}$。手邊有一顆 $R = 1.6\ \text{k}\Omega$ 的電阻，問需要搭配多大的電容？

第一步：把截止頻率公式反解出 $C$。

$$ C = \frac{1}{2\pi R f_c} $$

第二步：代入數字。

$$ C = \frac{1}{2\pi \times 1\,600 \times 1\,000} = \frac{1}{1.005 \times 10^{7}} \approx 9.95 \times 10^{-8}\ \text{F} $$

也就是約 $0.1\ \mu\text{F}$（微法），這正好是市面上很常見的標準電容值，挑起來毫不費力。

第三步：檢查在截止頻率處的衰減。 在 $f = f_c$ 時，容抗 $X_C$ 恰好等於電阻 $R$，輸出電壓為

$$ \frac{V_{out}}{V_{in}} = \frac{X_C}{\sqrt{R^2 + X_C^2}} = \frac{1}{\sqrt{2}} \approx 0.707 $$

換算成分貝就是 $20\log_{10}(0.707) \approx -3\,\text{dB}$——這就是「截止頻率＝功率減半點」這句話的數字來源。整個設計只用了一條公式、兩顆零件，卻能精準地把不要的高頻壓下去。

用分貝看「斜率」：濾波器有多陡？

光知道截止頻率還不夠，工程師還在意「過了截止頻率之後，訊號掉得多快」。一階 RC 濾波器的衰減斜率是每十倍頻率掉 $20\,\text{dB}$（記作 $-20\,\text{dB/decade}$）。聽起來抽象，意思就是頻率每變成十倍，輸出電壓只剩十分之一。

想要更「陡峭」、把不要的頻率擋得更乾淨，就要把多級濾波器串起來，提高階數（order）。二階濾波器斜率變成 $-40\,\text{dB/decade}$，三階 $-60\,\text{dB/decade}$，以此類推。常見的二階做法是在 RC 之外再加一顆電感（成為 RLC 電路），或用運算放大器搭出主動濾波器（active filter），後者還能順便提供增益，是音響等化器與通訊系統的主力。

從工程到生活

濾波器無所不在：耳機降噪靠的是把環境低頻噪音反相抵消；心電圖機要先用帶阻濾波器擋掉市電干擾，才看得清心跳波形；數位相機的影像處理、Wi-Fi 收發、甚至你手機裡的語音助理前端，全都有濾波器在第一線把訊號整理乾淨。可以說，先濾波、再處理已經是現代電子系統的標準動作。

深入探討（研究所視角）

把濾波器寫成 RC 公式只是冰山一角；真正的設計語言是轉移函數（transfer function） $H(s)$，其中 $s = \sigma + j\omega$ 是拉普拉斯（Laplace）域的複頻率。一階 RC 低通的轉移函數為

$$ H(s) = \frac{1}{1 + sRC} = \frac{\omega_c}{s + \omega_c}, \qquad \omega_c = \frac{1}{RC} $$

它在 $s = -\omega_c$ 處有一個極點（pole）。濾波器的整體行為，本質上由極點與零點在複平面上的分佈決定：極點越靠近虛軸（即阻尼越小），對應頻率的響應峰越尖；極點落在左半平面則保證系統穩定。把多個極點以不同方式擺放，就衍生出經典的近似族（approximation families）：

• 巴特沃斯（Butterworth）：通帶內最平坦（maximally flat），極點均勻分佈在 $s$ 平面的一個半圓上。
• 柴比雪夫（Chebyshev）：允許通帶有等漣波（equiripple）來換取更陡的過渡帶。
• 貝索（Bessel）：以犧牲衰減斜率為代價，換取最線性的相位（最平坦的群延遲 $\tau_g = -\,d\phi/d\omega$），因此波形失真最小。

這背後牽涉一個核心取捨：幅度響應的陡峭程度與相位響應的線性程度無法兼得，這與訊號處理裡的因果性、以及克拉莫-克若尼（Kramers–Kronig）關係所揭示的「實部與虛部互相約束」一脈相承。

值得一提的是力學與電學的對偶同構：RLC 電路的微分方程 $L\ddot{q} + R\dot{q} + q/C = v(t)$，與阻尼受迫振子 $m\ddot{x} + b\dot{x} + kx = F(t)$ 在數學上完全同型，截止頻率對應自然頻率、品質因數 $Q$ 同時刻畫共振峰的尖銳與帶通濾波器的選擇性（$Q = f_0 / \Delta f$）。

進入數位領域後，類比的 $H(s)$ 透過雙線性變換（bilinear transform） $s \to \tfrac{2}{T}\tfrac{1-z^{-1}}{1+z^{-1}}$ 映射到 $z$ 域，成為 IIR 數位濾波器；而 FIR 濾波器則可由理想響應的傅立葉係數加窗（windowing）設計，能保證嚴格的線性相位。今日的軟體無線電（SDR）、自適應濾波（如 LMS 演算法）與小波（wavelet）多解析度分析，都是這套「在頻域上選擇性放行」思想的延伸——從一顆電容，一路通向現代訊號處理的整片版圖。
