相量：把交流電的旋轉箭頭凍結起來

一句話的核心

家裡插座送來的電不是「定值」，而是每秒來回變換方向好幾十次的交流電（Alternating Current, AC）。要分析這種隨時間擺動的電壓與電流，如果硬用微積分一條條解微分方程，會累得半死。工程師於是發明了一招漂亮的數學魔術——相量（phasor）：把「隨時間旋轉的正弦波」凝結成一個不動的複數箭頭，讓電阻、電感、電容統統變成可以加減乘除的阻抗（impedance）。學會相量，就等於拿到了一把把交流電路化繁為簡的萬能鑰匙。

為什麼是正弦波？

台灣的市電是 $110\ \text{V}$、$60\ \text{Hz}$ 的交流電。這裡的電壓其實長這樣：

$$ v(t) = V_m \cos(\omega t + \phi) $$

其中 $V_m$ 是峰值（振幅），$\omega = 2\pi f$ 是角頻率，$\phi$ 是相位。為什麼發電廠偏要送正弦波，而不是方波或三角波？原因之一是發電機靠線圈在磁場中旋轉，感應電壓天生就是正弦；更深的原因是——正弦波是線性電路裡唯一「形狀不變」的訊號。電阻、電感、電容對正弦輸入的回應，仍然是同頻率的正弦波，只是振幅縮放、相位平移。這個「進去是正弦、出來還是正弦」的特性，正是相量法能成立的基石。

我們常說的「$110\ \text{V}$」其實是有效值（RMS），它和峰值的關係是 $V_{\text{rms}} = V_m/\sqrt{2}$。所以插座的真正峰值約 $110 \times \sqrt{2} \approx 156\ \text{V}$。

相量：把旋轉箭頭凍結起來

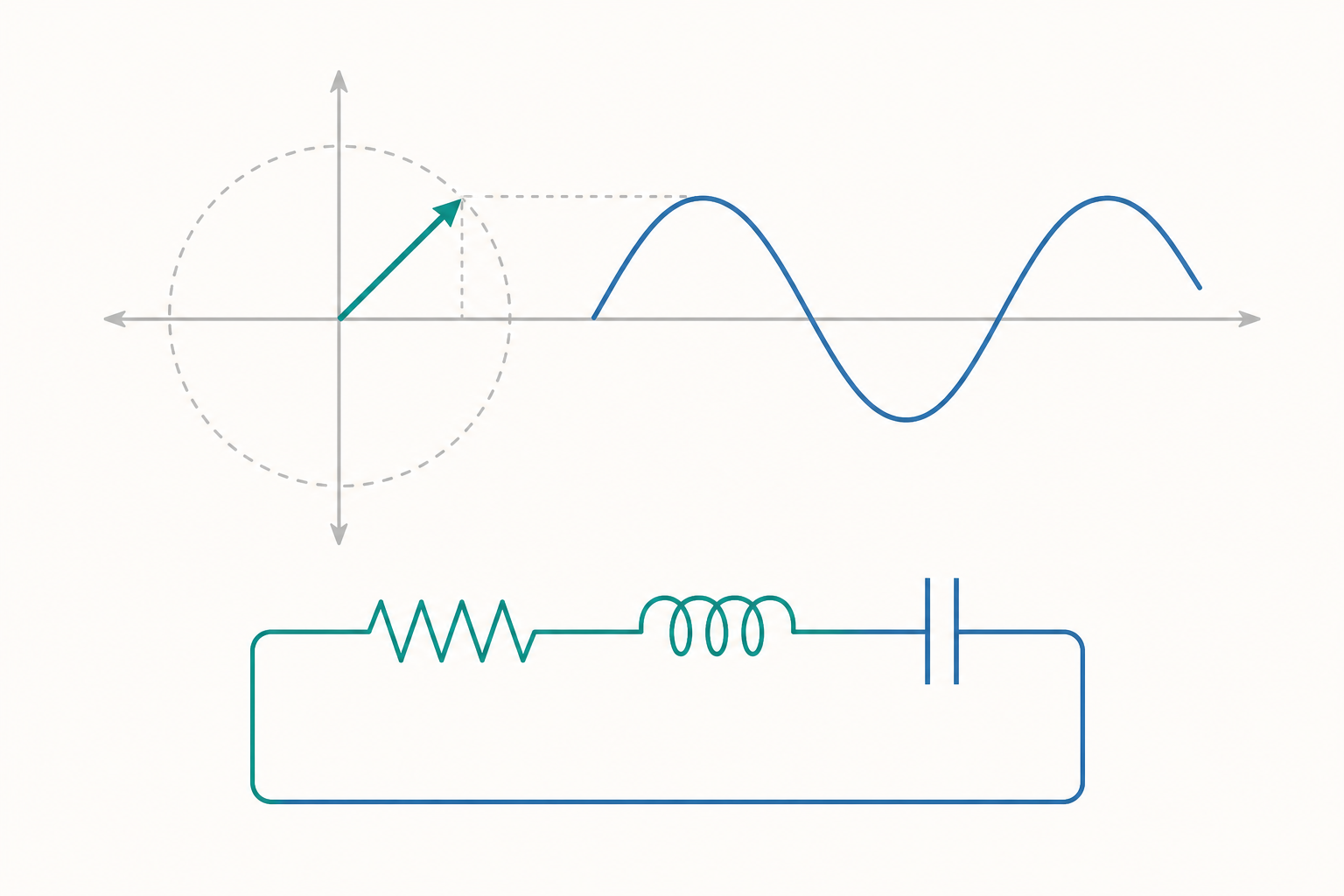

想像一個長度為 $V_m$ 的箭頭，在複數平面上以角速度 $\omega$ 逆時針轉。它在某一刻的水平投影，正好就是 $V_m\cos(\omega t + \phi)$。既然全電路所有訊號都用同一個 $\omega$ 在轉，我們乾脆「跟著它一起轉」，這樣每個箭頭看起來就靜止了——剩下的只有長度（振幅）與夾角（相位）兩個資訊。把它寫成複數：

$$ \mathbf{V} = V_m\,e^{j\phi} = V_m\angle\phi $$

這個不隨時間變的複數就是相量。（電機界習慣用 $j$ 而非 $i$ 代表虛數單位，免得和電流 $i$ 搞混。）背後的數學靠山是歐拉公式 $e^{j\theta} = \cos\theta + j\sin\theta$。相量的妙處在於：原本「對時間微分」這種麻煩操作，在相量世界裡變成「乘上 $j\omega$」這種簡單的代數乘法。微分方程，瞬間變成代數方程。

阻抗：電阻概念的升級版

在直流電路裡，歐姆定律是 $V = IR$。交流電路把這個概念推廣成阻抗 $Z$（複數版的電阻）：

$$ \mathbf{V} = \mathbf{I}\,Z $$

三種基本元件的阻抗分別是：

• 電阻 $R$：$Z_R = R$。電壓電流同相，箭頭方向一致。
• 電感 $L$：$Z_L = j\omega L$。電壓超前電流 $90^\circ$（記法：感性電路「電壓領先」）。
• 電容 $C$：$Z_C = \dfrac{1}{j\omega C} = -\dfrac{j}{\omega C}$。電壓落後電流 $90^\circ$。

注意電感與電容的阻抗都和頻率 $\omega$ 有關：頻率越高，電感越「擋」電流，電容越「放行」電流。這正是濾波器、喇叭分音器能挑頻率的原理。有了阻抗，串聯就直接相加、並聯就用倒數和——直流電路的所有招式（克希荷夫定律、串並聯、節點分析）原封不動搬到交流，只是把實數電阻換成複數阻抗。

一個帶數字的小範例

一個 RL 串聯電路：電阻 $R = 30\ \Omega$、電感 $L = 0.1\ \text{H}$，接上角頻率 $\omega = 400\ \text{rad/s}$、峰值 $V_m = 100\ \text{V}$ 的交流電源。求電流的振幅與相位。

第一步：算電感阻抗。

$$ Z_L = j\omega L = j \times 400 \times 0.1 = j40\ \Omega $$

第二步：算總阻抗（串聯相加）。

$$ Z = R + Z_L = 30 + j40\ \Omega $$

化成極式（大小與角度）：

$$ |Z| = \sqrt{30^2 + 40^2} = \sqrt{2500} = 50\ \Omega $$ $$ \theta_Z = \arctan\!\left(\frac{40}{30}\right) \approx 53.1^\circ $$

所以 $Z = 50\angle 53.1^\circ\ \Omega$。

第三步：用相量版歐姆定律求電流。 取電源相量 $\mathbf{V} = 100\angle 0^\circ$：

$$ \mathbf{I} = \frac{\mathbf{V}}{Z} = \frac{100\angle 0^\circ}{50\angle 53.1^\circ} = 2\angle(-53.1^\circ)\ \text{A} $$

結論：電流峰值 $2\ \text{A}$，相位落後電壓 $53.1^\circ$。寫回時域就是 $i(t) = 2\cos(400t - 53.1^\circ)\ \text{A}$。整個過程沒有解任何微分方程，只是複數的除法——這就是相量法的威力。

共振：當電感與電容互相抵消

如果電路同時有電感與電容，它們的阻抗一個是 $+j\omega L$、一個是 $-j/(\omega C)$，符號相反。在某個特定頻率下兩者剛好抵消，總阻抗只剩電阻——這就是串聯共振，發生在

$$ \omega_0 = \frac{1}{\sqrt{LC}} $$

收音機選台、無線充電、訊號濾波都靠這個機制：只讓某個頻率「暢通無阻」，其餘頻率被擋掉。它和力學裡彈簧的共振是同一套數學，只是把質量換成電感、把彈簧換成電容。

高中 → 大學的銜接

先把「交流就是來回擺的正弦」這個直覺建立起來，再用相量把它代數化，是學交流電路最順的路徑。

深入探討（研究所視角）

相量法的合理性，根植於線性非時變（LTI）系統的本徵函數理論。對任何 LTI 系統，複指數 $e^{st}$ 是其本徵函數：輸入 $e^{st}$，輸出必為 $H(s)\,e^{st}$，僅被一個與 $s$ 有關的複數標度因子 $H(s)$ 縮放。相量分析正是取 $s = j\omega$ 的特例，亦即穩態正弦回應等於系統轉移函數在虛軸上的取值 $H(j\omega)$。把這個觀點一般化到整個複頻率平面 $s = \sigma + j\omega$，就得到拉普拉斯變換：它不僅能處理穩態，還能涵蓋暫態（瞬態）與初始條件，相量法則是其「忽略暫態、只看 $\sigma = 0$」的工程簡化版。

從這個高度看，元件的阻抗其實是廣義阻抗 $Z(s)$：$Z_L(s) = sL$、$Z_C(s) = 1/(sC)$。電路的行為被一個有理函數 $H(s)$ 完整刻畫，它的極點（poles）對應系統的自然頻率與穩定性——極點落在左半平面系統才穩定；零點（zeros）則決定哪些頻率被抑制。RLC 電路的品質因數 $Q = \omega_0 L / R$ 量化了共振峰的尖銳度，與阻尼力學系統的 $Q$ 完全同構，再次印證電磁與力學的數學統一。

功率分析在交流下也須升級。瞬時功率 $p(t) = v(t)i(t)$ 含一個平均項與一個兩倍頻振盪項，導致複功率（complex power）的概念：

$$ \mathbf{S} = \frac{1}{2}\mathbf{V}\mathbf{I}^{*} = P + jQ $$

其中 $P$ 是真正做功的實功率（瓦特），$Q$ 是在電感電容間來回搬運、不做淨功的虛功率（乏，var），而 $|\mathbf{S}|$ 是視在功率（伏安）。三者構成功率三角形，比值 $\cos\theta = P/|\mathbf{S}|$ 即功率因數——這是電力系統中改善傳輸效率、進行無功補償的核心指標。當訊號不再是單一正弦，則藉傅立葉分析將任意週期波分解為各諧波，對每個諧波獨立套用相量法再疊加，這套「分解—相量—疊加」的策略，正是現代訊號處理與電力品質分析的共同基石。
