電路的「記憶」：暫態與時間常數

一句話的核心

打開開關的那一瞬間，電路裡的電壓與電流不會立刻跳到最終值，而是「慢慢爬上去」或「慢慢掉下來」——這段過渡的過程叫做暫態（transient）。控制這段過程快慢的，是一個只跟元件大小有關的數字：時間常數（time constant）。從手機螢幕的淡入淡出、相機閃光燈的充電、到電腦時脈訊號的邊緣，背後幾乎都是同一條指數曲線在說話。學會讀懂這條曲線，你就掌握了「電路如何隨時間變化」的鑰匙。

電容為什麼不能「瞬間」改變

純電阻電路有個好處：給它電壓，電流立刻就到位，沒有等待。但只要電路裡出現電容（capacitor）或電感（inductor），故事就完全不同了。

電容像一個小水桶，要把電荷「裝進去」需要時間；電感像一個有慣性的飛輪，要改變流過它的電流也需要時間。它們有兩條鐵則：

• 電容兩端的電壓不能瞬間跳變（因為電荷不能瞬間搬移）。
• 電感上的電流不能瞬間跳變（因為磁場不能瞬間建立）。

正是這兩個「不能瞬間」，讓電路擁有了「記憶」與「慣性」，也讓暫態現象得以存在。我們最常遇到的就是電阻與電容串聯的 RC 電路，以及電阻與電感串聯的 RL 電路。

RC 充電：那條著名的指數曲線

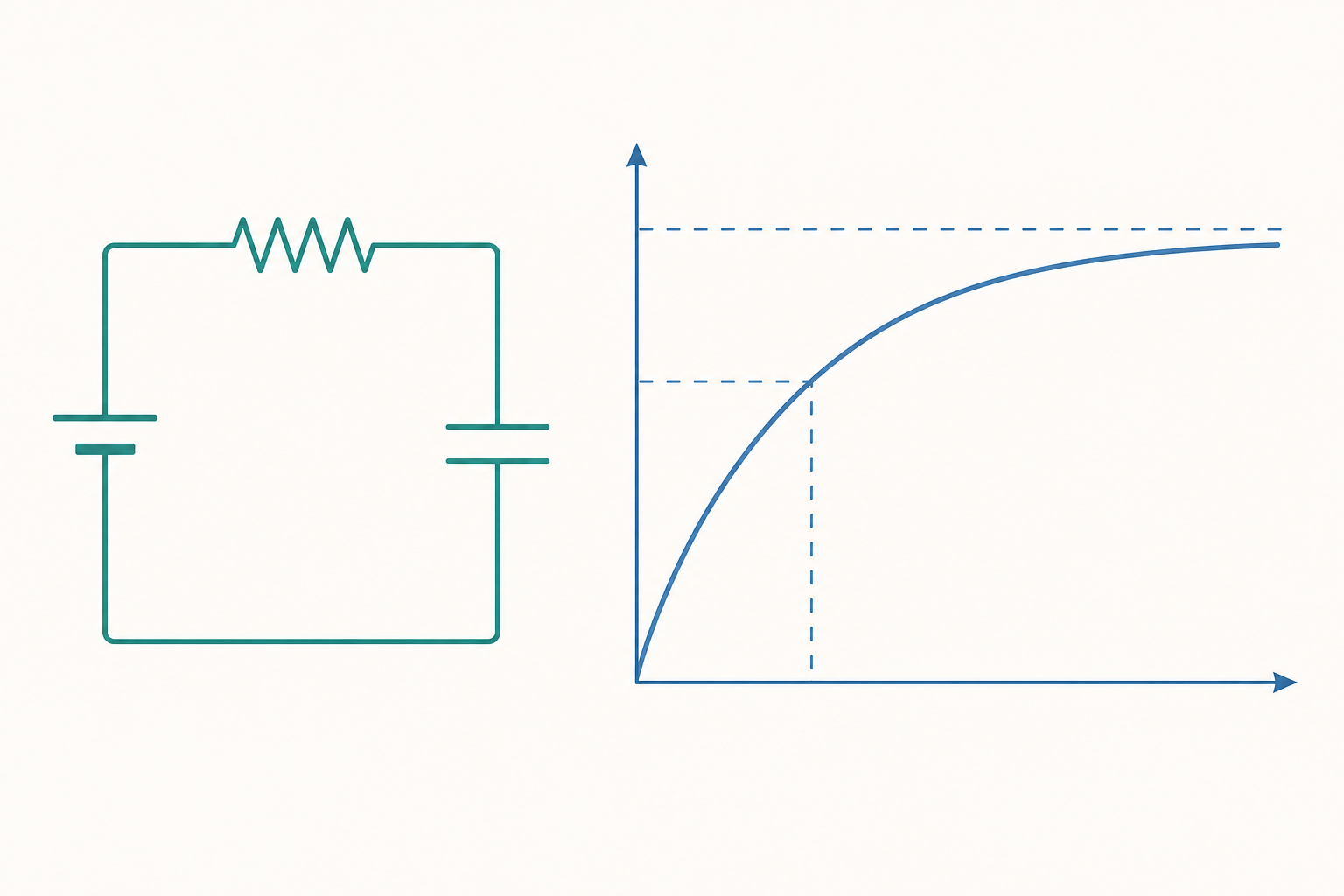

想像一個電壓源 $V_s$、一個電阻 $R$、一個電容 $C$ 串成一圈，原本電容沒電。合上開關的瞬間，電流開始把電荷推進電容。隨著電容慢慢「裝滿」，它兩端電壓上升，推動電流的「壓差」變小，於是充電越來越慢。電容電壓隨時間的變化是：

$$ v_C(t) = V_s\left(1 - e^{-t/\tau}\right) $$

其中關鍵的 $\tau$（讀作 tau）就是時間常數：

$$ \tau = RC $$

這條曲線一開始爬得快、後來越來越平，是典型的「指數趨近」。時間常數 $\tau$ 的物理意義很直觀：

• 經過 $1\tau$，電容大約充到最終值的 63.2%（因為 $1-e^{-1}\approx 0.632$）。
• 經過 $3\tau$，充到約 95%。
• 經過 $5\tau$，充到約 99.3%，工程上通常就視為「充飽了」。

放電也是同一套邏輯，只是方向相反：$v_C(t) = V_0\,e^{-t/\tau}$，從初始電壓一路指數衰減到零。

RL 電路：把電容換成電感

RL 電路的數學長得幾乎一模一樣，只是主角換成電流。當電壓源接上電阻與電感串聯的迴路，電感的「電流慣性」讓電流無法瞬間到位：

$$ i_L(t) = \frac{V_s}{R}\left(1 - e^{-t/\tau}\right), \qquad \tau = \frac{L}{R} $$

注意這裡時間常數變成 $\tau = L/R$——電感越大、電阻越小，電流爬升越慢。這也是為什麼把電感電路突然斷電很危險：電流想維持卻被切斷，會在開關兩端激起極高的電壓尖峰（這正是汽車點火線圈與繼電器需要保護二極體的原因）。

一個帶數字的小範例

假設 $V_s = 12\ \text{V}$、$R = 10\ \text{k}\Omega$、$C = 100\ \mu\text{F}$，電容一開始完全沒電。問：(1) 時間常數多大？(2) 經過 $2$ 秒，電容電壓是多少？

第一步：算時間常數。 注意單位要換算成 SI（歐姆與法拉）：

$$ \tau = RC = (10\times 10^{3}\ \Omega)\times(100\times 10^{-6}\ \text{F}) = 1\ \text{s} $$

很漂亮，時間常數正好 $1$ 秒。

第二步：代入充電公式，$t = 2\ \text{s}$。

$$ v_C(2) = 12\left(1 - e^{-2/1}\right) = 12\left(1 - e^{-2}\right) $$

因為 $e^{-2}\approx 0.135$：

$$ v_C(2) = 12 \times (1 - 0.135) = 12 \times 0.865 \approx 10.4\ \text{V} $$

解讀： 經過 $2\tau$，電容已經充到約 $86.5\%$（$10.4\ \text{V}$）。若想充到接近 $12\ \text{V}$（約 $99\%$），大約要等 $5\tau = 5\ \text{s}$。改用 $R = 1\ \text{k}\Omega$ 的話 $\tau$ 縮成 $0.1\ \text{s}$，充電就快了十倍——這正是工程師用 $R$、$C$ 調控時間的手法。

時間常數在生活與工程裡

這條指數曲線無所不在：

• 照相機閃光燈：先用電池慢慢替大電容充電（你聽到的「咿——」聲就是充電），按下快門時瞬間放電，產生強光。
• 觸控螢幕與按鍵去彈跳（debounce）：用 RC 濾掉機械接觸瞬間的雜訊抖動。
• 濾波器：RC 的時間常數決定它讓哪些頻率通過——這把暫態與「頻率響應」連在一起。

換句話說，時間常數不只是「等多久」，它同時定義了電路在頻域上的快慢界線。

高中 → 大學的銜接

先用普物的指數公式建立「63%、5τ 充飽」的直覺，再用電路學的微分方程把它一般化到二階 RLC，是最順的路徑。

深入探討（研究所視角）

入門段只談了一階電路（RC、RL），它們的核心是一條一階線性常微分方程，例如 RC 充電滿足

$$ RC\frac{dv_C}{dt} + v_C = V_s, $$

通解為齊次解（暫態）加特解（穩態）：$v_C(t)=V_s + (V_0-V_s)e^{-t/RC}$。真正豐富的行為出現在二階 RLC 電路。對串聯 RLC，由 KVL 與 $v_L=L\,di/dt$、$i=C\,dv_C/dt$ 可得

$$ \frac{d^2 v_C}{dt^2} + \frac{R}{L}\frac{dv_C}{dt} + \frac{1}{LC}\,v_C = \frac{1}{LC}V_s. $$

定義衰減係數 $\alpha = \dfrac{R}{2L}$ 與自然諧振角頻率 $\omega_0 = \dfrac{1}{\sqrt{LC}}$，特徵方程 $s^2+2\alpha s+\omega_0^2=0$ 的根決定系統行為，並以阻尼比 $\zeta = \alpha/\omega_0$ 分類：

• $\zeta>1$（過阻尼）：兩個相異實根，單調趨近，無振盪。
• $\zeta=1$（臨界阻尼）：重根，最快不超越地穩定下來——這是控制系統最常追求的工作點。
• $\zeta<1$（欠阻尼）：共軛複根 $s=-\alpha\pm j\omega_d$，出現衰減振盪，阻尼頻率 $\omega_d=\sqrt{\omega_0^2-\alpha^2}$。

欠阻尼響應 $v_C(t)\propto e^{-\alpha t}\cos(\omega_d t+\phi)$ 揭示了與力學阻尼振子的精確同構：電荷對應位移、電感對應質量、$1/C$ 對應彈簧勁度、$R$ 對應黏滯阻尼。共振的尖銳程度由品質因數 $Q=\dfrac{\omega_0 L}{R}=\dfrac{1}{R}\sqrt{\dfrac{L}{C}}$ 量化，$Q$ 越大表示每週期耗散的能量占比越小、振盪持續越久。

更一般地，把暫態分析放進拉普拉斯轉換（Laplace transform）框架，元件變成阻抗 $Z_R=R$、$Z_L=sL$、$Z_C=1/(sC)$，整個微分方程化為代數方程，特徵根即系統極點。極點落在複數 $s$ 平面左半部時系統穩定，越靠近虛軸衰減越慢；極點的虛部給出振盪頻率、實部給出衰減率。這座橋把「時間域的暫態」與「頻率域的響應」、乃至控制理論的「穩定性判據」統一在同一張極點圖上——時間常數，正是這張圖上最樸素的一個入口。
