用電壓開關電流：MOSFET 完全解析

用電壓開關電流：認識 MOSFET

如果你打開任何一支現代手機、筆電或電動車的控制器，裡面數以十億計的微小開關，幾乎清一色都是同一種元件——MOSFET（金屬-氧化物-半導體場效電晶體，Metal-Oxide-Semiconductor Field-Effect Transistor）。它是數位 IC 的基本磚塊，也是功率電子裡負責「開」與「關」大電流的主角。

MOSFET 最迷人的地方在於：它是用「電壓」來控制「電流」的。你不需要持續灌入電流去推動它，只要在一個叫做「閘極」（Gate）的金屬片上加一個電壓，就能像水龍頭一樣，決定下方通道要不要讓電流通過。因為閘極和通道之間隔著一層極薄的絕緣氧化層，理想上幾乎不耗電流，這讓它在省電、密集整合上有壓倒性的優勢。

三隻腳的水龍頭：結構與運作原理

一顆最常見的 N 通道增強型 MOSFET 有三個主要端點：

• 閘極（Gate, G）：控制端，像水龍頭把手。
• 汲極（Drain, D）：電流流出的一端。
• 源極（Source, S）：電流流入通道的參考端。

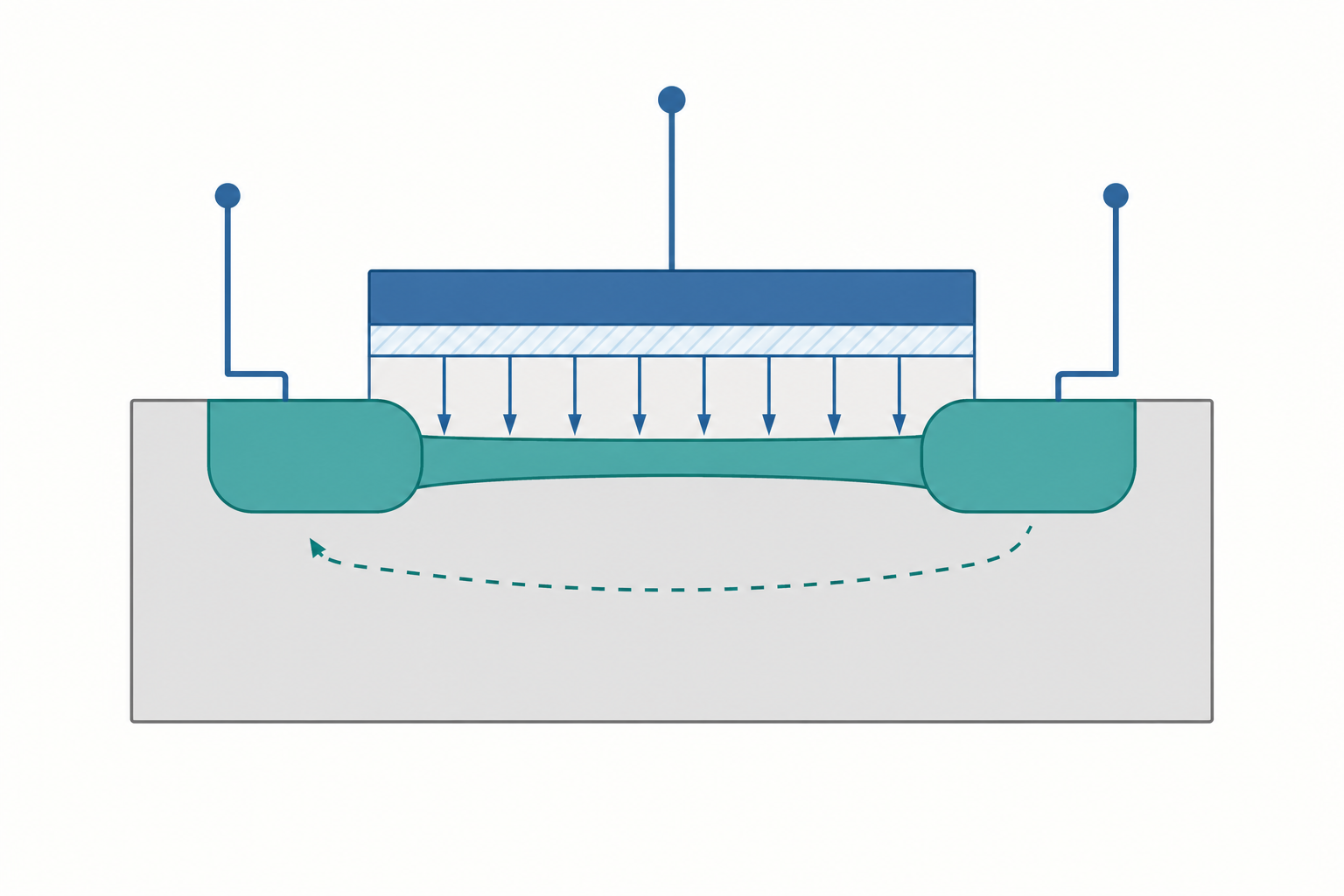

閘極底下是一層二氧化矽絕緣層，再下面是 P 型半導體基板。當閘極對源極的電壓 $V_{GS}$ 還很小時，汲極和源極之間被 P 型材料隔開，電流走不通。一旦 $V_{GS}$ 超過某個臨界值，也就是閾值電壓（threshold voltage）$V_{th}$，閘極的正電壓會把基板裡的電子吸引到表面，形成一條導電的 N 型「通道」（channel）。這就是「場效」的由來——靠電場感應出通道。

可以把它想成一條河床：閘極電壓越高，吸引上來的電子越多，河床被挖得越深越寬，能流過的水（電流）就越多。當 $V_{GS} < V_{th}$ 時通道根本沒形成，元件處於截止區（cut-off），這正是數位電路裡「關」的狀態。

三個工作區：截止、三極與飽和

MOSFET 依照偏壓不同，主要落在三個工作區，這對電子學分析至關重要。

截止區：$V_{GS} < V_{th}$，沒有通道，$I_D \approx 0$。

三極區（線性區）：$V_{GS} > V_{th}$ 且 $V_{DS} < V_{GS} - V_{th}$。此時通道完整貫通，MOSFET 行為像一個受電壓控制的可變電阻。汲極電流近似為：

$$I_D = \mu_n C_{ox} \frac{W}{L}\left[(V_{GS}-V_{th})V_{DS} - \frac{1}{2}V_{DS}^2\right]$$

飽和區（主動區）：$V_{GS} > V_{th}$ 且 $V_{DS} \geq V_{GS} - V_{th}$。靠近汲極的通道被「夾止」（pinch-off），電流不再隨 $V_{DS}$ 明顯增加，近似為：

$$I_D = \frac{1}{2}\mu_n C_{ox}\frac{W}{L}(V_{GS}-V_{th})^2$$

其中 $\mu_n$ 是電子遷移率，$C_{ox}$ 是單位面積閘極電容，$W/L$ 是通道的寬長比，是電路設計者最常拿來「調體質」的旋鈕。我們常把 $k_n = \mu_n C_{ox}\frac{W}{L}$ 合併成一個製程加幾何的參數。

帶數字的小範例

假設一顆 N 通道 MOSFET：$V_{th} = 1\,\text{V}$，$k_n = \mu_n C_{ox}\frac{W}{L} = 2\,\text{mA/V}^2$，外加偏壓 $V_{GS} = 3\,\text{V}$，$V_{DS} = 5\,\text{V}$。求汲極電流 $I_D$。

第一步：判斷工作區。 過驅動電壓（overdrive voltage）為

$$V_{ov} = V_{GS} - V_{th} = 3 - 1 = 2\,\text{V}$$

因為 $V_{DS} = 5\,\text{V} \geq V_{ov} = 2\,\text{V}$，元件落在飽和區。

第二步：套飽和區公式。

$$I_D = \frac{1}{2}k_n (V_{GS}-V_{th})^2 = \frac{1}{2}\times 2\,\text{mA/V}^2 \times (2\,\text{V})^2$$

$$I_D = \frac{1}{2}\times 2 \times 4 = 4\,\text{mA}$$

所以這顆電晶體導通 $4\,\text{mA}$。值得注意的是：在理想飽和模型下，把 $V_{DS}$ 從 $5\,\text{V}$ 提高到 $8\,\text{V}$，$I_D$ 仍維持 $4\,\text{mA}$——這正是它能當「電流源」的關鍵特性。

它為什麼這麼重要

MOSFET 之所以統治現代電子，靠的是幾個特質的綜合。第一，閘極絕緣使輸入阻抗極高、靜態幾乎不耗電，這對電池供電裝置是決定性優勢。第二，N 通道與 P 通道兩種 MOSFET 可以互補搭配，組成 CMOS（互補式金氧半）。在 CMOS 反相器裡，無論輸出是高或低，總有一顆電晶體截止，使靜態功耗趨近於零——這就是為什麼一顆晶片能塞下數百億個電晶體而不熔化。第三，在功率應用上，大尺寸的功率 MOSFET 導通電阻極低，能高效切換馬達、電源供應器與電動車的大電流。

從你正在看這篇文章的螢幕背光、處理器，到充電器裡的開關電源，背後都是無數 MOSFET 在每秒數十億次地開合。理解它，就理解了當代電子世界的脈搏。

深入探討（研究所視角）

入門模型把 MOSFET 當成理想方根律元件，但真實元件有許多二階效應，研究所層級必須正面處理。

通道長度調變（channel-length modulation）。 在飽和區，夾止點會隨 $V_{DS}$ 增大而向源極移動，使有效通道長度縮短、$I_D$ 略微上升。修正後的模型為

$$I_D = \frac{1}{2}k_n (V_{GS}-V_{th})^2 (1 + \lambda V_{DS})$$

其中 $\lambda$ 是通道長度調變係數。這直接決定了輸出電阻 $r_o = \dfrac{1}{\lambda I_D}$，是放大器小訊號本質增益 $A_v = -g_m r_o$ 的上限來源。其中跨導 $g_m = \dfrac{\partial I_D}{\partial V_{GS}} = k_n V_{ov} = \dfrac{2 I_D}{V_{ov}}$，於是本質增益

$$|A_v| = g_m r_o = \frac{2}{\lambda V_{ov}}$$

揭示一個深刻權衡：為了高增益要小的過驅動電壓，但小 $V_{ov}$ 又限制電流與頻寬。

體效應（body effect）。 當源極與基板間電壓 $V_{SB} \neq 0$，閾值電壓會隨之漂移：

$$V_{th} = V_{th0} + \gamma\left(\sqrt{2\phi_F + V_{SB}} - \sqrt{2\phi_F}\right)$$

其中 $\gamma$ 是體效應係數、$\phi_F$ 是費米電位。這在串疊（cascode）與堆疊電晶體電路中不可忽略。

次臨界導通（subthreshold conduction）。 當 $V_{GS} < V_{th}$，電流並非真正為零，而是隨閘壓指數變化：

$$I_D \propto \exp\!\left(\frac{V_{GS}-V_{th}}{n V_T}\right)$$

其中 $V_T = kT/q$ 是熱電壓、$n$ 是次臨界斜率因子。次臨界擺幅 $S = n V_T \ln 10$ 有一個基本物理下限 $\approx 60\,\text{mV/decade}$（室溫，源自波茲曼統計），這正是傳統 MOSFET 微縮到奈米節點時功耗居高不下的根源。

前沿方向。 為突破 60 mV/decade 的玻爾茲曼極限，學界發展出穿隧場效電晶體（TFET，利用帶間穿隧）與負電容 FET（NCFET，藉鐵電材料提供負微分電容放大內部電位）。在結構上，平面 MOSFET 已演進到 FinFET 與 環繞式閘極（Gate-All-Around, GAA）奈米片，以更強的閘極靜電控制抑制短通道效應。這些都建立在上述次臨界與靜電耦合的物理框架之上，與半導體元件物理、量子穿隧理論緊密相連。
