運算放大器入門

什麼是運算放大器

運算放大器（Operational Amplifier，簡稱 op-amp）是類比電路裡最重要的一顆積木。它的本質是一個差動放大器：它不在乎兩個輸入端各自的電壓是多少，只在乎「兩個輸入端的電壓差」，然後把這個差值放大很多很多倍輸出。

它有兩個輸入端：標 + 的叫非反相輸入（noninverting，記為 $V_+$），標 − 的叫反相輸入（inverting，記為 $V_-$）。輸出電壓可以寫成：

$$V_{out} = A_{OL}\,(V_+ - V_-)$$

這裡的 $A_{OL}$ 是「開迴路增益」（open-loop gain），對一顆理想 op-amp 來說，它大到接近無限大——實際的晶片像常見的 LM358、TL072，這個值往往高達十萬到一百萬倍。

聽到「放大一百萬倍」，你可能會直覺以為它超好用，但其實這麼大的增益直接拿來用反而很難駕馭：只要兩個輸入差個 0.00001 伏特，輸出就會瞬間衝到電源的極限（飽和）。真正讓 op-amp 變得實用又乖巧的關鍵，是接上負回授——把輸出拉一部分回到反相輸入端。下面兩條黃金法則，就是建立在「有負回授」這個前提上。

理想 op-amp 的兩條黃金法則

在有負回授的情況下，分析理想 op-amp 只需要記住兩條規則：

1. 虛短路（virtual short）：兩個輸入端的電壓幾乎相等，也就是 $V_+ \approx V_-$。
2. 虛斷路（virtual open）：輸入端幾乎不取用電流（輸入阻抗無限大），流進 $V_+$、$V_-$ 的電流可視為 $0$。

「虛短路」這個名字常讓初學者誤會，這裡澄清一下：兩個輸入端並沒有真的用導線連在一起，電壓相等只是負回授「自動調節」的結果。你可以把 op-amp 想像成一個極度敏感又勤奮的工人：它死命地調整輸出，目的就是要讓兩個輸入端的電壓差盡量歸零。因為它的增益高得誇張，只要差一點點它就會大力修正，所以最後穩定下來時，兩端電壓就「看起來」幾乎一模一樣。這不是物理上的短路，而是回授作用下的「等效」相等，因此冠上「虛」字。

光靠這兩條法則，再搭配國中、高中就學過的歐姆定律（$V = IR$）和克希荷夫電流定律（流入一個節點的電流總和等於流出的電流總和），就能推導出各式各樣電路的增益，幾乎不需要碰到 op-amp 內部複雜的電晶體結構。

動手推一次：反相放大器

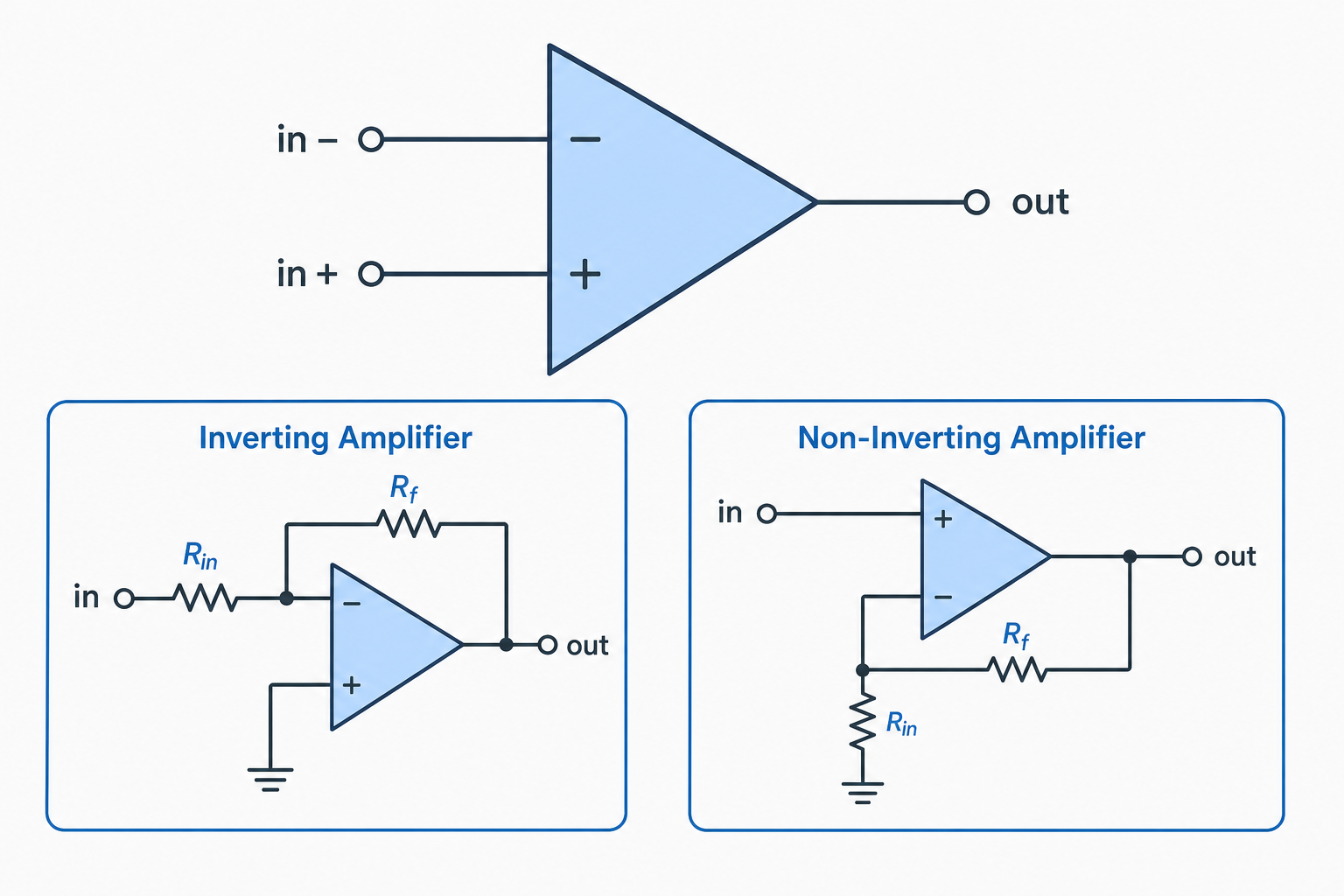

紙上談兵不如算一遍。我們來看最經典的反相放大器：輸入訊號經由電阻 $R_{in}$ 接到反相輸入端，輸出再經由回授電阻 $R_f$ 接回同一個反相輸入端，而非反相輸入端則接地（$V_+ = 0$）。

推導步驟如下：

1. 由虛短路：因為 $V_+ = 0$，所以 $V_- \approx V_+ = 0$。這個點被稱為「虛接地」——它沒有真的接地，卻表現得像接地一樣維持在 $0\,\text{V}$。
2. 流過輸入電阻的電流：$\displaystyle I_{in} = \frac{V_{in} - V_-}{R_{in}} = \frac{V_{in}}{R_{in}}$。
3. 由虛斷路：電流不會流進 op-amp 的輸入端，所以這股電流只能「原封不動」地繼續流過回授電阻 $R_f$，亦即 $I_f = I_{in}$。
4. 計算輸出電壓：電流從 $V_-$（為 $0$）流向 $V_{out}$，電壓降為 $I_f R_f$，於是 $V_{out} = V_- - I_f R_f = -I_{in} R_f$。

把第 2 步代入第 4 步，整理後得到：

$$\frac{V_{out}}{V_{in}} = -\frac{R_f}{R_{in}}$$

負號代表輸出和輸入「反相」——輸入往上時輸出往下。注意這個結論非常漂亮：增益完全由你選的兩顆電阻決定，跟那顆難以捉摸、會隨溫度與批次飄移的「一百萬倍」開迴路增益完全脫鉤。這正是負回授的魔力。

帶數字的小範例：若取 $R_{in} = 1\,\text{k}\Omega$、$R_f = 10\,\text{k}\Omega$，輸入一個 $0.2\,\text{V}$ 的訊號，則增益為 $-R_f / R_{in} = -10$，輸出就是 $V_{out} = -10 \times 0.2 = -2\,\text{V}$。想把增益改成 $-100$ 倍？不必換晶片，把 $R_f$ 換成 $100\,\text{k}\Omega$ 即可。設計就是這麼直觀。

為什麼它是「萬用積木」

只要改變外接電阻、電容的接法，同一顆 op-amp 就能搖身一變成為完全不同的電路：

• 反相放大器：增益 $= -R_f / R_{in}$（上面剛推過）。
• 非反相放大器：增益 $= 1 + R_f / R_{in}$，輸出與輸入同相，且增益恆大於等於 $1$。
• 電壓隨耦器（buffer）：非反相放大器的特例，增益恰為 $1$，常用來「隔離」前後兩級電路，避免後級拖累前級。
• 再加上電容，就能做出積分器、微分器、濾波器；多接幾個輸入電阻就成了加法器；兩邊都接訊號就是減法器（差動放大器）；拿掉回授讓它盡情飽和，則變成比較器。

生活與工程中的 op-amp

op-amp 絕不只是教科書習題，它幾乎藏在每一件電子產品裡：

• 感測器訊號放大：麥克風、心電圖（ECG）電極、血氧儀的感光元件，輸出往往只有幾毫伏特（mV），微弱到後級的類比數位轉換器（ADC）根本「看不清楚」。op-amp 先把它放大幾百倍，訊號才足夠乾淨好讀。
• 音響電路：你的耳機擴大機、混音器裡的音量與音色調整，背後大量使用 op-amp。
• 電源與控制：許多穩壓、回授控制迴路靠 op-amp 比較目標值與實際值，再修正輸出，邏輯和上面那個「勤奮工人」一模一樣。

一個容易誤解的觀念

很多初學者以為「增益越大越好」。其實對放大器電路而言，我們追求的往往不是天文數字的增益，而是精準、穩定、可預測的增益。負回授的核心精神就是：用一顆增益高到「過剩」的元件，搭配幾顆便宜又穩定的電阻，去「交換」出我們真正想要的、由電阻精確決定的行為。這種「犧牲多餘的增益、換取準確度與穩定度」的取捨，正是類比電子設計反覆出現的智慧，也說明了為什麼負回授會被視為整個學科的基石。

下次看到電路圖上那個三角形符號，別再覺得它神祕——記住兩條黃金法則，再用歐姆定律算一遍，你就能讀懂它在做什麼了。

深入探討（研究所視角）

理想 op-amp 的「虛短路」其實是負回授在高開迴路增益極限下的結果。實際運放的開迴路增益 A(s) 與頻率相依（單極點模型 A(s) = A₀/(1 + s/ω₀)）；閉迴路增益由回授係數 β 決定，並滿足增益–頻寬積（GBW）守恆：閉迴路增益越大、頻寬越窄。研究所層級以回授理論（Black、Bode、Nyquist）分析迴路增益 T = Aβ、靈敏度 1/(1+T)、相位裕度與穩定性補償（主極點補償、Miller 補償）。

非理想效應才是類比設計的真正難點：輸入失調電壓與偏壓電流、有限的 CMRR／PSRR、迴轉率（slew rate）造成的大訊號失真、以及雜訊（熱雜訊 4kTR、散粒雜訊、1/f 雜訊）與等效輸入雜訊密度。把這些納入後，「兩條黃金法則」延伸為完整的運放宏模型，成為精密量測、資料轉換器與類比 IC 設計的基礎。延伸閱讀可接到「優半導體」看 MOSFET 元件如何實現這些放大級。
