交流功率的真相：複功率、共振頻寬與頻率響應

為什麼工廠會被電力公司加收「功率因數罰款」？

入門篇我們學會了把旋轉箭頭凍結成相量，把電阻電感電容統統換成複數阻抗，於是交流電路的計算變成複數的加減乘除。但這只是「會算」而已。真正讓相量法在工程界舉足輕重的，是它揭露了一件直流世界裡完全不存在的事——交流電路中，「電壓乘以電流」並不等於「真正被消耗的功率」。

一座馬達工廠，量到的電壓是 $220\ \text{V}$、電流是 $100\ \text{A}$，乘起來是 $22\ \text{kVA}$。但電費單上「實際做功」的部分可能只有 $15\ \text{kW}$，另外那 $16\ \text{kvar}$ 的能量，整天在電源與馬達線圈之間來回搬運、不做任何淨功，卻佔用了輸電線的容量。電力公司因此對「功率因數過低」的用戶加收費用。這篇進階篇，我們就從相量出發，把交流功率、共振頻寬、頻率響應這三個入門篇只輕輕帶過的主題，徹底拆開來看。

複功率：把功率本身也變成相量

在直流電路裡，功率就是 $P = VI$，一個純量，乾淨俐落。但交流電壓電流之間有相位差 $\theta$，瞬時功率

$$ p(t) = v(t)\,i(t) = V_m I_m \cos(\omega t)\cos(\omega t - \theta) $$

用積化和差展開後會得到兩項：

$$ p(t) = \underbrace{\frac{V_m I_m}{2}\cos\theta}_{\text{不隨時間變的平均項}} + \underbrace{\frac{V_m I_m}{2}\cos(2\omega t - \theta)}_{\text{以 } 2\omega \text{ 振盪、平均為零}} $$

注意第二項以兩倍頻率振盪、長期平均為零。這代表能量在電源與電抗元件（電感、電容）之間來回流動，搬過去又搬回來，淨功為零。為了同時掌握「真做功」與「白搬運」這兩種成分，工程師定義了複功率（complex power）：

$$ \mathbf{S} = \frac{1}{2}\mathbf{V}\,\mathbf{I}^{*} = V_{\text{rms}}\,I_{\text{rms}}\,e^{j\theta} = P + jQ $$

這裡的 $\mathbf{I}^{*}$ 是電流相量的共軛複數——取共軛這個動作，正是讓相位差 $\theta = \theta_V - \theta_I$ 正確浮現的關鍵，這也是複功率定義中最容易被忽略的細節。三個量各有名字與單位：

• 實功率 $P = |\mathbf{S}|\cos\theta$，單位瓦特（W），是真正轉成熱、光、機械功的部分。
• 虛功率 $Q = |\mathbf{S}|\sin\theta$，單位乏（var），在電感電容間來回搬運、不做淨功。
• 視在功率 $|\mathbf{S}| = V_{\text{rms}}I_{\text{rms}}$，單位伏安（VA），是輸電線實際必須承載的「電壓電流乘積」。

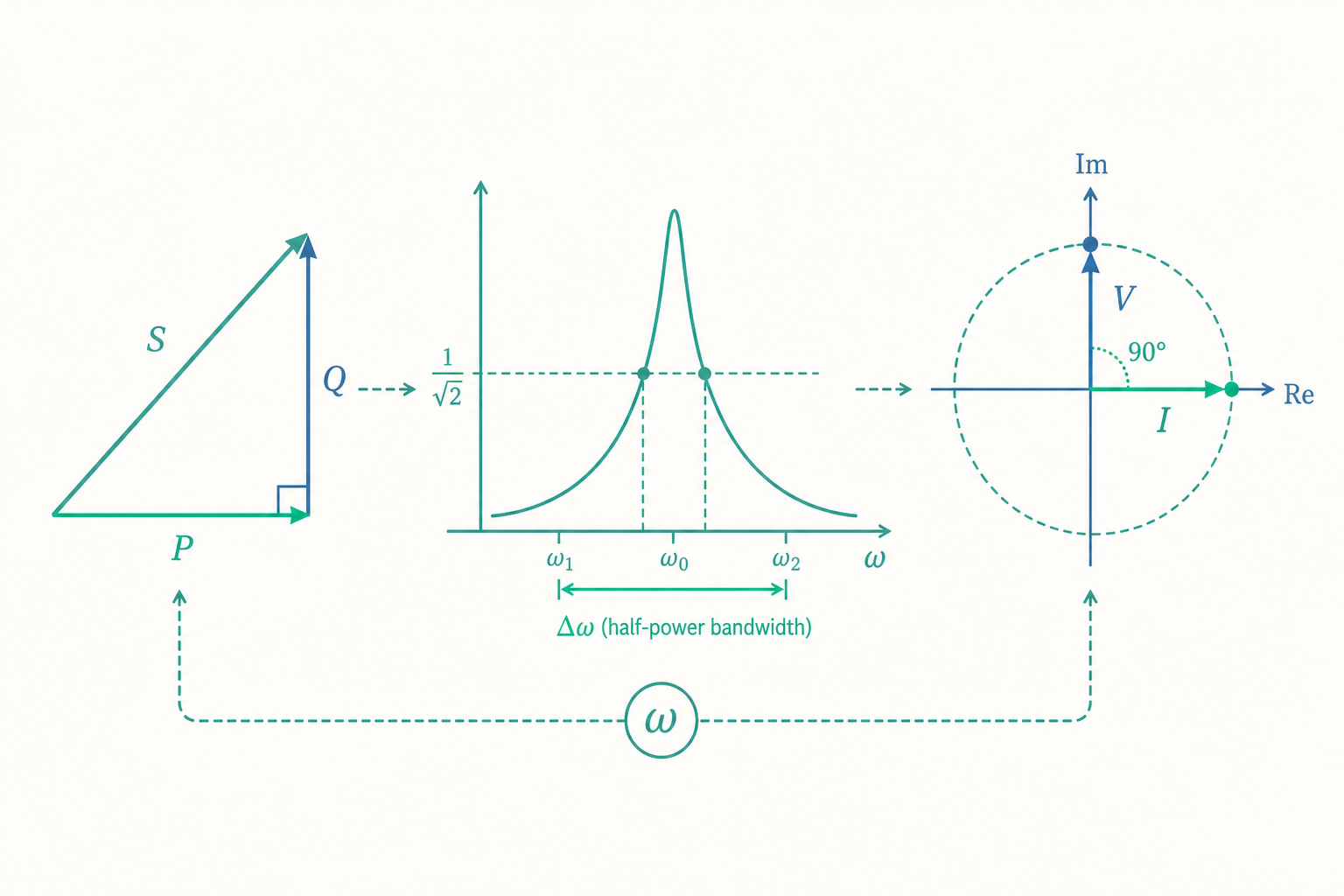

三者構成直角三角形：$|\mathbf{S}|^2 = P^2 + Q^2$。而功率因數（power factor, PF）就是

$$ \text{PF} = \cos\theta = \frac{P}{|\mathbf{S}|} $$

電感性負載（馬達、變壓器）的 $Q > 0$，稱為落後功率因數（lagging），因為電流落後電壓；電容性負載的 $Q < 0$，稱為超前功率因數（leading）。

常見迷思澄清：虛功率 $Q$ 並不是「浪費掉的功率」或「損失」。它本身不消耗能量，只是佔用輸電容量。真正的損失是 $I^2 R$ 的線路電阻發熱——但因為 $Q$ 拉高了電流 $I$，間接放大了這個損失。這是兩件事，別混為一談。

動手算一下：功率因數校正

回到開頭那座工廠。設負載吸收 $P = 15\ \text{kW}$、功率因數 $\text{PF} = 0.68$ 落後，電源為 $V_{\text{rms}} = 220\ \text{V}$、$f = 60\ \text{Hz}$。我們要加裝一個並聯電容，把功率因數提升到 $0.95$，並算出需要的電容值。

第一步：求原始的相位角與虛功率。

$$ \theta_1 = \arccos(0.68) \approx 47.2^\circ $$ $$ Q_1 = P\tan\theta_1 = 15000 \times \tan(47.2^\circ) \approx 16200\ \text{var} $$

第二步：求目標虛功率。 我們希望維持 $P$ 不變（電容不消耗實功率），只把 $Q$ 降下來：

$$ \theta_2 = \arccos(0.95) \approx 18.2^\circ $$ $$ Q_2 = P\tan\theta_2 = 15000 \times \tan(18.2^\circ) \approx 4930\ \text{var} $$

第三步：電容要提供的虛功率。 電容提供超前的虛功率（負值），用來抵消一部分電感性的 $Q$：

$$ Q_C = Q_1 - Q_2 = 16200 - 4930 = 11270\ \text{var} $$

第四步：由 $Q_C$ 反推電容值。 並聯電容吸收的虛功率為 $Q_C = V_{\text{rms}}^2 / X_C = V_{\text{rms}}^2 \,\omega C$，所以

$$ C = \frac{Q_C}{\omega V_{\text{rms}}^2} = \frac{11270}{2\pi \times 60 \times 220^2} \approx 6.18 \times 10^{-4}\ \text{F} \approx 618\ \mu\text{F} $$

校正後的效益：原本電流 $I_1 = |\mathbf{S}_1|/V = (15000/0.68)/220 \approx 100\ \text{A}$，校正後 $I_2 = (15000/0.95)/220 \approx 71.8\ \text{A}$。同樣做 $15\ \text{kW}$ 的功，輸電線上的電流卻少了近三成，線路 $I^2R$ 損失因此下降約 $48\%$。這就是為什麼每座工廠的配電室都掛著一整排電容器。

共振的「品質」：頻寬與 Q 值

入門篇提到串聯共振發生在 $\omega_0 = 1/\sqrt{LC}$，此時電感與電容的電抗互相抵消，電路只剩電阻。但工程師更關心的問題是：這個共振「有多尖銳」？ 收音機選台時，我們希望只放行某一電台、把鄰台擋掉，因此共振峰越窄越好；但有些應用又需要寬一點的通帶。刻畫這件事的量，就是品質因數（quality factor）$Q$。

對串聯 RLC 電路，定義

$$ Q = \frac{\omega_0 L}{R} = \frac{1}{R}\sqrt{\frac{L}{C}} $$

$Q$ 的物理意義是「每個週期儲存的能量」與「每個週期消耗的能量」之比再乘上 $2\pi$。$Q$ 越大，能量在電感電容間振盪時被電阻「磨損」得越慢，共振峰就越尖。最實用的關係是 $Q$ 與頻寬（bandwidth）$B$ 的連結：

$$ B = \frac{\omega_0}{Q} = \frac{R}{L} $$

這裡的頻寬定義為「電流降到峰值 $1/\sqrt{2}$（即功率降到一半，所謂 $-3\ \text{dB}$ 點）」的兩個頻率之間的距離。高 $Q$ → 窄頻寬 → 高選擇性。

看一個例子：收音機選台電路

設一個調幅收音機的選台電路為串聯 RLC：$L = 100\ \mu\text{H}$、$C = 250\ \text{pF}$、$R = 8\ \Omega$。

共振頻率：

$$ f_0 = \frac{1}{2\pi\sqrt{LC}} = \frac{1}{2\pi\sqrt{100\times10^{-6}\times 250\times10^{-12}}} \approx 1.01\ \text{MHz} $$

正好落在 AM 廣播頻段。品質因數：

$$ Q = \frac{\omega_0 L}{R} = \frac{2\pi \times 1.01\times10^{6}\times 100\times10^{-6}}{8} \approx 79.3 $$

頻寬：

$$ B = \frac{f_0}{Q} = \frac{1.01\times10^6}{79.3} \approx 12.7\ \text{kHz} $$

這個 $12.7\ \text{kHz}$ 的頻寬恰好容得下一個 AM 電台的音訊（單邊約 $5\ \text{kHz}$），又能把間隔 $9$–$10\ \text{kHz}$ 的鄰台壓低。可見 $Q$ 不是越高越好——太高會把訊號本身的邊頻也切掉，造成失真；太低則選擇性不足、串台嚴重。工程設計就是在這條線上拿捏。

從單點到全頻段：轉移函數與頻率響應

到目前為止，我們都是「給一個固定頻率 $\omega$，算出該頻率下的響應」。但濾波器、放大器這類元件的價值，正在於它對不同頻率有不同的反應。把這件事一次講清楚的工具，是轉移函數（transfer function）

$$ H(j\omega) = \frac{\mathbf{V}_{\text{out}}}{\mathbf{V}_{\text{in}}} $$

它是一個隨頻率變化的複數：其大小 $|H(j\omega)|$ 告訴你某頻率被放大或衰減多少，其幅角 $\angle H(j\omega)$ 告訴你相位被平移多少。以最簡單的 RC 低通濾波器（電阻串聯、電容對地、輸出取自電容兩端）為例：

$$ H(j\omega) = \frac{Z_C}{R + Z_C} = \frac{1/(j\omega C)}{R + 1/(j\omega C)} = \frac{1}{1 + j\omega RC} $$

其大小為

$$ |H(j\omega)| = \frac{1}{\sqrt{1 + (\omega RC)^2}} $$

在低頻（$\omega RC \ll 1$）時 $|H| \approx 1$，訊號暢通；在高頻（$\omega RC \gg 1$）時 $|H| \approx 1/(\omega RC)$，隨頻率反比衰減。轉折點落在 $\omega_c = 1/(RC)$，此處 $|H| = 1/\sqrt{2}$，即 $-3\ \text{dB}$，這就是截止頻率（cutoff frequency）。把 $|H|$ 用對數刻度（分貝）對 $\log\omega$ 畫出來，就是工程師天天看的波德圖（Bode plot）——它讓「乘除阻抗」變成「相加分貝」，讓複雜的頻率響應一眼可讀。

這個觀點把入門篇的「共振」也統一了進來：串聯 RLC 取電阻兩端輸出，其轉移函數是一個帶通濾波器，峰值在 $\omega_0$、寬度由 $B = \omega_0/Q$ 決定。共振，不過是頻率響應在某個頻率出現尖峰的特例。

重點回顧

• 複功率 $\mathbf{S} = \tfrac{1}{2}\mathbf{V}\mathbf{I}^{*} = P + jQ$ 把「真做功的實功率 $P$」與「來回搬運的虛功率 $Q$」一次包進一個相量；取電流的共軛是讓相位差正確浮現的關鍵。
• 功率因數 $\text{PF} = \cos\theta = P/|\mathbf{S}|$：電感性負載落後、電容性負載超前。並聯電容可抵消電感性的 $Q$，在不改變 $P$ 的前提下降低輸電電流與線損。
• 品質因數 $Q = \omega_0 L/R$ 量化共振的尖銳度；它與頻寬的關係 $B = \omega_0/Q$ 是濾波器選擇性設計的核心——高 $Q$ 窄頻、低 $Q$ 寬頻。
• 轉移函數 $H(j\omega)$ 把「單一頻率的相量計算」推廣到「全頻段的頻率響應」，其大小決定增益、幅角決定相移；波德圖讓乘除化為分貝相加。
• 虛功率不是能量損失，共振峰不是越尖越好——這兩個是初學者最常見的迷思。

深入探討（研究所視角）

把上面三個主題拉到更高的數學層次，會發現它們其實是同一棵樹的枝幹，根部都是線性非時變（LTI）系統理論與複頻域分析。

其一，從 $j\omega$ 到完整的 $s$ 平面。 相量與轉移函數 $H(j\omega)$ 只取了複頻率 $s = \sigma + j\omega$ 中 $\sigma = 0$（虛軸）的切片，描述的是穩態正弦響應。把它推廣到整個複平面，就是拉普拉斯變換：廣義阻抗變成 $Z_L(s) = sL$、$Z_C(s) = 1/(sC)$，整個電路被一個有理轉移函數 $H(s) = N(s)/D(s)$ 完整刻畫。$D(s) = 0$ 的根是極點，對應系統的自然頻率與穩定性——所有極點必須落在左半平面，系統才穩定；$N(s) = 0$ 的根是零點，決定哪些頻率被深度抑制（陷波器的凹谷）。我們前面算的共振、頻寬、$Q$ 值，本質上都是極點離虛軸有多近的幾何度量：$Q$ 越高，一對共軛極點越貼近虛軸，響應峰越尖、暫態振盪衰減越慢。穩態頻率響應與暫態行為，在 $s$ 平面裡是同一組極零點的兩種讀法。

其二，功率因數校正的代價——諧波污染。 上面用「並聯線性電容」校正功率因數，前提是電流仍為純正弦。但現代負載（變頻器、開關電源、LED 驅動）是非線性的，會把電網電流切成尖峰脈波，注入大量諧波（harmonics）。此時必須引入更一般的真功率因數

$$ \text{PF}_{\text{true}} = \underbrace{\frac{I_{1,\text{rms}}}{I_{\text{rms}}}}_{\text{失真因數}}\times \underbrace{\cos\theta_1}_{\text{位移因數}} $$

第一項「失真因數」量化基頻電流佔總電流的比例，由總諧波失真（THD）決定：$I_{\text{rms}} = I_{1,\text{rms}}\sqrt{1 + \text{THD}^2}$。傳統電容對諧波無能為力，甚至可能與線路電感發生並聯共振而放大某次諧波，引發過電壓。因此工業界改用主動式功率因數校正（active PFC）與主動濾波器，用功率電子開關即時整形電流波形。這也說明了相量法的邊界：它的前提是單一頻率的線性穩態，一旦進入非線性與多諧波，就必須回到傅立葉級數逐諧波分析，再對每一諧波各自套用相量、最後疊加。

其三，三相與對稱分量。 電力傳輸用的是三相系統——三個相位各差 $120^\circ$ 的電源。它的數學優雅之處在於：平衡三相的瞬時總功率是常數（三個兩倍頻振盪項相位相消、總和為零），因此三相馬達的轉矩平穩無脈動，這是單相做不到的。當三相不平衡時，工程師用對稱分量法（symmetrical components），透過一個以 $a = e^{j120^\circ}$ 為基底的線性變換，把不平衡相量分解為正序、負序、零序三組平衡分量分別求解。這個變換與訊號處理中的離散傅立葉變換同構，再次印證——交流電路分析、訊號處理、線性代數，骨子裡是同一套關於「複指數本徵函數」的語言。
