二極體與整流：讓電流只走單行道的半導體閥門

為什麼電流只能走單行道

想像一條只准單向通行的旋轉門：人從一邊推得進去，從另一邊卻怎麼推都不動。二極體（diode）在電路裡扮演的就是這樣的角色——它讓電流幾乎暢行無阻地往某個方向流，反過來則幾乎完全擋住。這個看似簡單的「單向閥」，卻是整個現代電子世界的基石：你手機的充電器、電腦的電源、收音機的解調、LED 燈泡的發光，背後全都站著二極體。

它的秘密藏在兩種半導體的交界處。把矽（Si）這種半導體摻入微量雜質，可以做出兩種材料：摻入像磷這類「多一顆價電子」的雜質，得到帶有大量自由電子的 N 型半導體；摻入像硼這類「少一顆價電子」的雜質，則留下大量「電洞（hole）」這種等效的正電荷載子，稱為 P 型半導體。當 P 型與 N 型緊貼在一起，神奇的事就發生了。

PN 接面：內建的電位牆

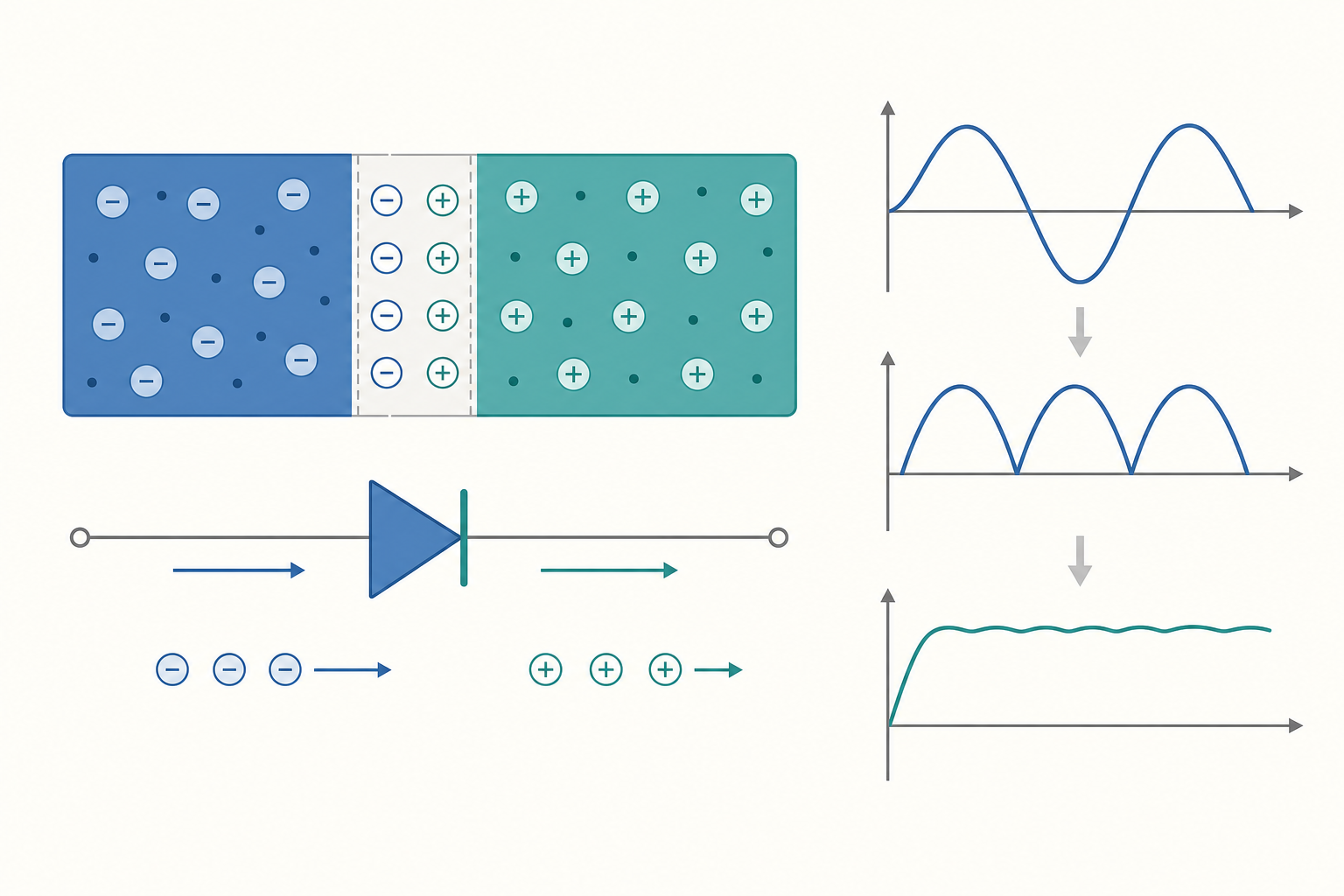

在 P、N 兩塊材料的交界面，N 側多餘的電子會自然往 P 側擴散、P 側的電洞往 N 側擴散，兩者在邊界相遇並複合，留下一層不帶自由載子、卻帶有固定離子電荷的區域，稱為空乏區（depletion region）。這層離子形成一道電場，阻止更多載子越界，最後達成平衡。這道牆對應一個內建電位（built-in potential），矽材料約為 $0.6 \sim 0.7\ \text{V}$。

接下來決定一切的，是我們怎麼外加電壓：

• 順向偏壓（forward bias）：把正極接 P 側、負極接 N 側。外加電場抵銷內建電場，空乏區變窄，一旦外加電壓超過約 $0.7\ \text{V}$，電流便大量湧過——旋轉門順向被推開。
• 逆向偏壓（reverse bias）：正負極對調。外加電場與內建電場同向，空乏區更寬，電流幾乎被完全擋住，只剩極微小的漏電流。

二極體的電流–電壓關係並非直線，而是一條漂亮的指數曲線，由蕭克利二極體方程式（Shockley diode equation）描述：

$$ I = I_S\left( e^{\,V/(nV_T)} - 1 \right) $$

其中 $I_S$ 是逆向飽和電流（極小，約 $10^{-12}\ \text{A}$ 量級），$n$ 是理想因子（約 $1\sim2$），而 $V_T = \dfrac{kT}{q}$ 是熱電壓，在室溫（約 $300\ \text{K}$）下 $V_T \approx 26\ \text{mV}$。這條曲線告訴我們：順向時電流隨電壓爆炸性成長，逆向時則趨近於 $-I_S$ 這個極小值。

一個帶數字的小範例

假設一個矽二極體 $I_S = 1\times10^{-12}\ \text{A}$、$n = 1$，在室溫 $V_T = 26\ \text{mV}$。我們想知道：要讓它流過 $1\ \text{mA}$ 的順向電流，需要加多少電壓？

第一步，把蕭克利方程式倒過來解。由於順向時 $e^{V/(nV_T)} \gg 1$，可忽略後面的「$-1$」：

$$ I \approx I_S\, e^{\,V/(nV_T)} \;\Rightarrow\; V = nV_T \ln\!\frac{I}{I_S} $$

第二步，代入數字：

$$ V = (1)(0.026)\times \ln\!\frac{1\times10^{-3}}{1\times10^{-12}} = 0.026 \times \ln(10^{9}) $$

第三步，計算對數：$\ln(10^{9}) = 9\ln 10 \approx 9 \times 2.303 = 20.7$。

$$ V \approx 0.026 \times 20.7 \approx 0.54\ \text{V} $$

結果約 $0.54\ \text{V}$，正好落在我們常說的「矽二極體約 $0.7\ \text{V}$」的鄰近區間。這也說明了一個工程上極好用的近似：在許多手算電路時，乾脆把導通的矽二極體當成固定壓降 $0.7\ \text{V}$，誤差通常可接受。

整流：把交流變直流

二極體最經典的應用是整流（rectification）——把家用插座的交流電（AC，電壓正負來回擺盪）轉成電子裝置需要的直流電（DC，方向固定）。

最簡單的是半波整流：交流電的正半週順向導通、電流通過負載；負半週逆向截止、輸出為零。如此輸出只剩下一半的波形。更實用的是橋式全波整流，用四顆二極體巧妙安排，使交流的正負兩個半週都被「翻正」，輸出變成連續的鼓包脈動。

但脈動的直流還不夠平滑。在輸出端並聯一顆濾波電容，它在電壓高時充電、電壓低時放電補位，把鼓包填平成接近平直的直流。剩餘的微小起伏稱為漣波（ripple）。對一個半波整流加電容濾波，峰對峰漣波電壓可近似為：

$$ V_{\text{ripple}} \approx \frac{I_{\text{load}}}{f\,C} $$

其中 $I_{\text{load}}$ 是負載電流、$f$ 是交流頻率、$C$ 是電容值。這條式子直觀地說明：負載越重（電流大）、電容越小，漣波就越明顯；想要更乾淨的直流，就把電容加大。

穩壓：齊納二極體的反向妙用

如果說整流是「整理方向」，那穩壓（voltage regulation）就是「鎖定大小」。一般二極體逆向時拚命擋電流，但有一種齊納二極體（Zener diode）反而專門設計成在某個特定逆向電壓（崩潰電壓 $V_Z$）下「崩潰」導通。崩潰後，無論流過的電流如何變化，它兩端的電壓都緊緊維持在 $V_Z$ 附近。把它逆向接在輸出端，就能像水壩溢流口一樣，把多餘電壓「洩掉」，為後級電路提供穩定的參考電壓。這也是早期穩壓電路最常見的核心元件。

從 PN 接面這道內建電位牆出發，我們一步步看到：單向導通、指數曲線、整流翻波、電容濾平、齊納鎖壓。一顆小小的二極體，把混亂的交流馴服成乾淨穩定的直流——這正是所有電子裝置能安穩運作的第一道關卡。

深入探討（研究所視角）

入門我們把蕭克利方程式當成既定事實，研究所層級則要追問它的物理來源。理想二極體電流由少數載子的擴散主導：在準中性區求解穩態少數載子連續方程，

$$ D_p \frac{d^2 \delta p}{dx^2} - \frac{\delta p}{\tau_p} = 0, $$

其解為指數衰減 $\delta p(x) \propto e^{-x/L_p}$，其中擴散長度 $L_p = \sqrt{D_p \tau_p}$。配合接面邊界的「律則邊界條件」$\delta p(0) = p_{n0}\!\left(e^{V/V_T}-1\right)$，把電子與電洞的擴散電流加總，便導出飽和電流的物理表達

$$ I_S = qA\left( \frac{D_p\, p_{n0}}{L_p} + \frac{D_n\, n_{p0}}{L_n} \right), $$

清楚顯示 $I_S$ 強烈依賴本質載子濃度 $n_i^2$（透過 $p_{n0}, n_{p0}$），因而對溫度與能隙 $E_g$ 極為敏感——這正是二極體壓降隨溫度下降約 $-2\ \text{mV/K}$ 的根源。

真實元件偏離理想之處正是研究重點。低偏壓下空乏區內的產生–複合電流（Sah–Noyce–Shockley 模型）使理想因子趨近 $n\approx 2$；高偏壓下則出現高階注入與串聯電阻壓降。逆向崩潰也分兩種機制：低 $V_Z$（$\lesssim 5\ \text{V}$）由量子穿隧主導的齊納崩潰，其溫度係數為負；高 $V_Z$ 由載子加速碰撞游離的雪崩崩潰（avalanche），溫度係數為正——兩者在約 $5\sim6\ \text{V}$ 交會，恰可設計出溫度係數近零的精密參考二極體。

交流小訊號下，接面尚有兩種電容效應:逆偏由空乏層寬度變化貢獻的接面電容 $C_j \propto (V_{bi}-V)^{-1/2}$（突變接面），以及順偏由儲存少數載子電荷貢獻的擴散電容,後者限制了二極體的切換速度與整流上限頻率。這也解釋了為何高頻整流偏好蕭特基二極體（Schottky diode）:它以金屬–半導體接觸取代 PN 接面,導電由多數載子主導、幾無少數載子儲存,因而切換極快、順向壓降更低（約 $0.3\ \text{V}$）。這條從擴散方程出發的線索,一路通往功率電子、射頻電路與半導體元件物理的廣闊前沿。
