把複雜電路裝進黑盒子：戴維寧、諾頓與重疊定理

為什麼我們需要「化簡」電路？

想像你站在一個巨大的捷運路網圖前，密密麻麻的線路讓人頭暈。但如果你只想知道「從家裡到公司要多久」，其實不需要記住每一條岔路——你只在乎「起點到終點」的等效時間。電路分析也是一樣：當你面對一個塞滿電阻、電源的盒子，而真正關心的只是「接在某兩個端點上的那顆電阻會分到多少電流」，那麼把盒子裡那一大團複雜電路，化簡成一個極簡的等效模型，就能省下大量計算。

這正是網路定理（Network Theorems）要做的事。其中最著名的三位主角是：重疊定理（Superposition）、戴維寧定理（Thévenin's Theorem）與諾頓定理（Norton's Theorem）。它們的共同精神是：把線性電路中「我不關心的部分」打包成一個等效黑盒子，只保留我在乎的端點行為。

這篇文章會帶你從生活直覺出發，一路走到大學課堂上的標準解法，最後再給研究所層級的延伸。

重疊定理：一次只聽一個聲音

線性電路有一個美妙的性質：疊加性。如果電路裡有好幾個獨立電源（電壓源、電流源），那麼某個元件上的電壓或電流，等於「每個電源單獨作用時造成的效果」全部相加。

這就像一間房間裡有兩台喇叭同時播放，你聽到的總音量，是把每台喇叭單獨播放時的聲波疊加起來。

實作時的規則很簡單：

• 一次只「開啟」一個獨立電源，其餘獨立電源都要歸零。
• 電壓源歸零 = 變成短路（一條導線，因為理想電壓源內阻為零）。
• 電流源歸零 = 變成開路（斷開，因為理想電流源內阻無限大）。

注意：受控源（依附於其他變數的電源）不歸零，它們要全程保留。

要強調的是，重疊定理只適用於線性電路，而且只能疊加電壓與電流，不能直接疊加功率（因為功率 $P=I^2R$ 與電流是平方關係，不是線性的）。

戴維寧定理：把黑盒子變成「一電源 + 一電阻」

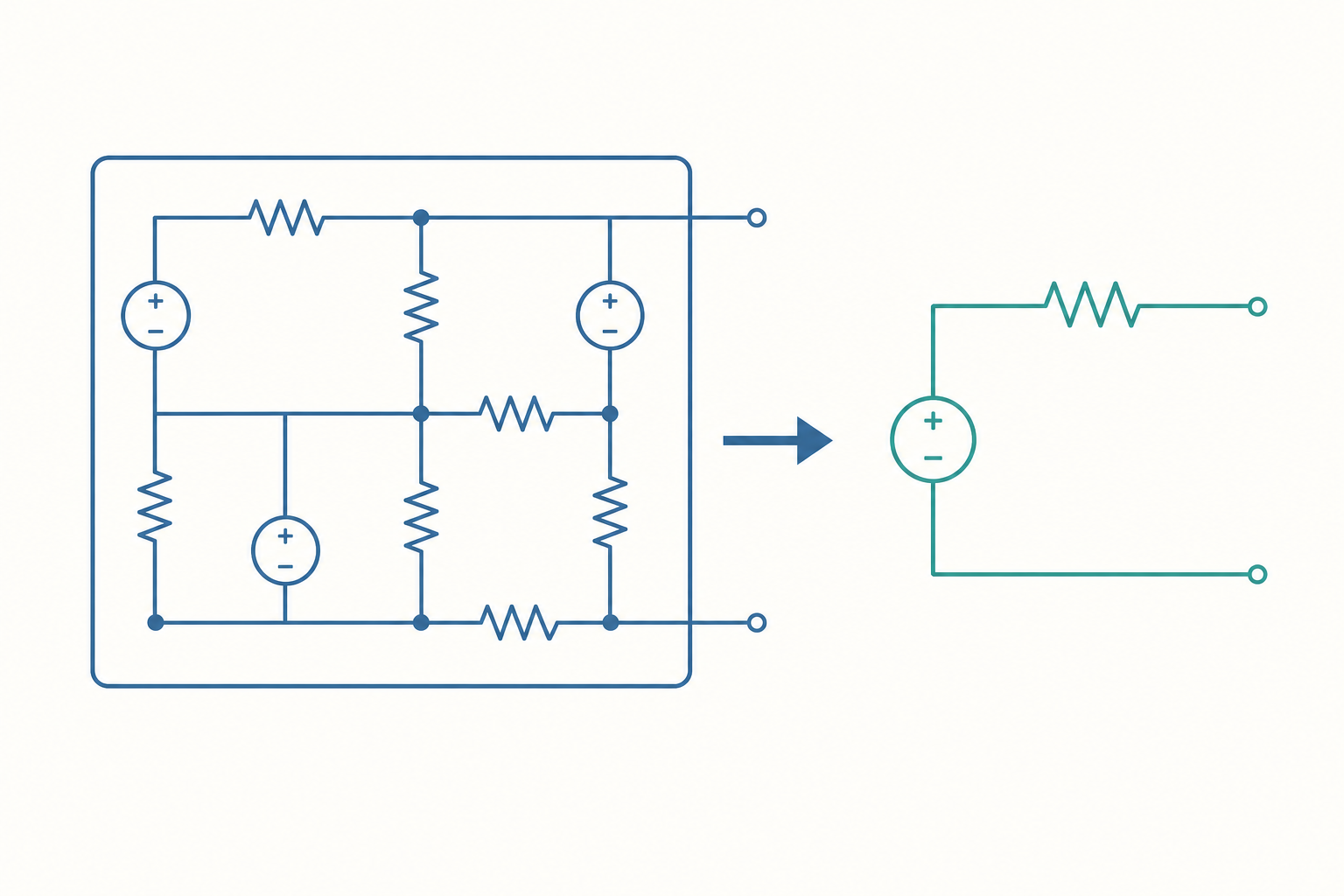

戴維寧定理（由法國工程師 Léon Charles Thévenin 提出）說：任何由線性元件與電源組成的雙端網路，從外部看，都可以等效成一個電壓源 $V_{th}$ 串聯一個電阻 $R_{th}$。

• $V_{th}$（戴維寧電壓）：把要分析的負載移開後，量測這兩個端點之間的開路電壓。
• $R_{th}$（戴維寧電阻）：把所有獨立電源歸零後（電壓源短路、電流源開路），從端點看進去的等效電阻。

這就像你買一顆行動電源：你不在乎它內部有幾顆電池、幾片電路板，你只在乎它「等效上能輸出多少電壓、內阻多大」。

諾頓定理：戴維寧的雙胞胎

諾頓定理是戴維寧的對偶版本：同一個黑盒子也可以等效成一個電流源 $I_N$ 並聯一個電阻 $R_N$。

兩者其實是同一件事的兩種說法，彼此可以互換：

$$R_N = R_{th}, \qquad I_N = \frac{V_{th}}{R_{th}}, \qquad V_{th} = I_N \cdot R_N$$

$I_N$（諾頓電流）就是把那兩個端點直接短路時流過的電流。

帶數字的小範例

假設有一個電路：一個 $12\,\text{V}$ 電壓源，串聯一個 $4\,\Omega$ 電阻，接到 a、b 兩端；另外有一個 $6\,\Omega$ 電阻接在 a、b 兩端與前面並聯。我們想求接到 a、b 上的負載 $R_L = 3\,\Omega$ 會分到多少電流。

步驟 1：求 $V_{th}$（移開 $R_L$，看 a、b 開路電壓）。

移開 $R_L$ 後，$12\,\text{V}$ 經過 $4\,\Omega$ 與 $6\,\Omega$ 形成分壓。a、b 端跨在 $6\,\Omega$ 上：

$$V_{th} = 12 \times \frac{6}{4+6} = 12 \times 0.6 = 7.2\,\text{V}$$

步驟 2：求 $R_{th}$（電壓源短路，從 a、b 看進去）。

電壓源短路後，$4\,\Omega$ 與 $6\,\Omega$ 變成並聯：

$$R_{th} = \frac{4 \times 6}{4+6} = \frac{24}{10} = 2.4\,\Omega$$

步驟 3：接回 $R_L=3\,\Omega$，用等效電路求電流。

$$I_L = \frac{V_{th}}{R_{th}+R_L} = \frac{7.2}{2.4+3} = \frac{7.2}{5.4} \approx 1.33\,\text{A}$$

整個複雜電路，最後化簡成「$7.2\,\text{V}$ 串聯 $2.4\,\Omega$」這麼簡單的等效，要換不同負載時只要代入新的 $R_L$ 即可，不必每次重算整個電路。這就是戴維寧定理最迷人的價值。

一個實用延伸：最大功率傳輸

有了戴維寧等效，我們馬上能回答一個工程上很常見的問題：負載要設成多少，才能從電源拿到最大功率？

答案是著名的最大功率傳輸定理：當 $R_L = R_{th}$ 時，負載獲得的功率最大。此時的最大功率為：

$$P_{max} = \frac{V_{th}^2}{4R_{th}}$$

以上面的例子，當 $R_L = 2.4\,\Omega$ 時功率最大，$P_{max} = \frac{7.2^2}{4 \times 2.4} = \frac{51.84}{9.6} = 5.4\,\text{W}$。這在音響擴大機、天線匹配等場合都至關重要。

深入探討（研究所視角）

入門段把戴維寧／諾頓當成「直流純電阻 + 獨立源」的化簡技巧，但其完整威力與限制要在更嚴謹的框架下才看得清楚。

含受控源時的 $R_{th}$ 求法。 當電路含有受控源（dependent sources）時，不能單純把獨立源歸零後做電阻串並聯，因為受控源仍在運作。標準做法是在端點施加一個測試源：將所有獨立源歸零、保留受控源，於 a、b 端外加測試電壓 $v_x$（或測試電流 $i_x$），求出對應的端電流 $i_x$，則

$$R_{th} = \frac{v_x}{i_x}.$$

特別地，若電路只含受控源而無獨立源，則 $V_{th}=I_N=0$，戴維寧等效退化為一個純電阻，且此時測試源法是唯一可行的途徑。某些拓樸下 $R_{th}$ 甚至可能為負，對應電路具備能量增益（如負阻振盪器的核心機制）。

相量域的推廣。 在正弦穩態下，把電阻換成複數阻抗 $Z$，整套定理原封不動成立。戴維寧等效變為複數開路電壓 $\tilde{V}_{th}$ 串聯等效阻抗 $Z_{th}$。此時最大功率傳輸條件改為共軛匹配：

$$Z_L = Z_{th}^{*},$$

即負載阻抗應為源阻抗的複共軛，使電抗部分互相抵消、僅剩電阻部分耗能。這是射頻電路、傳輸線匹配網路設計的理論基石。

理論根基與適用邊界。 重疊與戴維寧定理本質上是線性系統齊次性與疊加性的直接推論，其數學保證來自電路方程的線性。一旦元件含非線性特性（如二極體、電晶體大訊號），整套定理失效——這時的標準折衷是在工作點附近做小訊號線性化，以 Jacobian 求局部等效，於是非線性元件的微分電阻 $r = \left.\frac{dv}{di}\right|_{Q}$ 取代了原本的常數電阻，戴維寧等效便在小訊號意義下重新成立。這正是電子學裡 BJT、MOSFET 小訊號模型（$h$ 參數、$\pi$ 模型）能套用線性網路定理的根本理由。

與系統理論的連結。 戴維寧／諾頓等效可視為「端口模型」（one-port model）的特例，在二端口網路（two-port）理論中進一步推廣為 $Z$、$Y$、$h$、$ABCD$ 參數矩陣。從更高的視角看，從端點觀測一個線性時不變系統，等同於只取其對外可觀測的端口行為而忽略內部狀態——這與控制理論中的「可觀測性／可控性」、以及系統識別中「等效降階模型」是同一種抽象思維的不同化身。網路定理因此不只是解題工具，更是「以最小資訊描述系統對外行為」這一工程哲學的早期典範。
