組合邏輯

組合邏輯:輸出只看當下的數位積木

從邏輯閘、真值表到加法器、多工器與解碼器,看懂「過目即忘」的電路如何運算。

什麼是組合邏輯:輸出只看當下

數位電路大致分成兩大家族:一種會「記得」過去發生過什麼,另一種「過目即忘」。組合邏輯(combinational logic)屬於後者——它的輸出只由當下這一刻的輸入決定,與之前的歷史毫無關係。

打個比方:一台自動販賣機的找零顯示器,只要你按下的鈕和投入的金額確定了,螢幕上該找多少零錢就唯一確定,不管你昨天買過幾罐飲料。這就是組合邏輯的精神:同樣的輸入,永遠給出同樣的輸出。相對地,會「記得狀態」的電路(如計數器、記憶體)屬於另一個家族——循序邏輯(sequential logic),那是後續主題。

組合邏輯由最基本的邏輯閘(gate)堆疊而成:AND、OR、NOT、XOR 等。它們各自實現一個布林函數,例如兩輸入 AND 閘輸出 $Y = A \cdot B$,只有兩個輸入皆為 1 時輸出才是 1。把這些閘像積木一樣連接起來,就能實現任意複雜的「輸入到輸出」的對應關係。

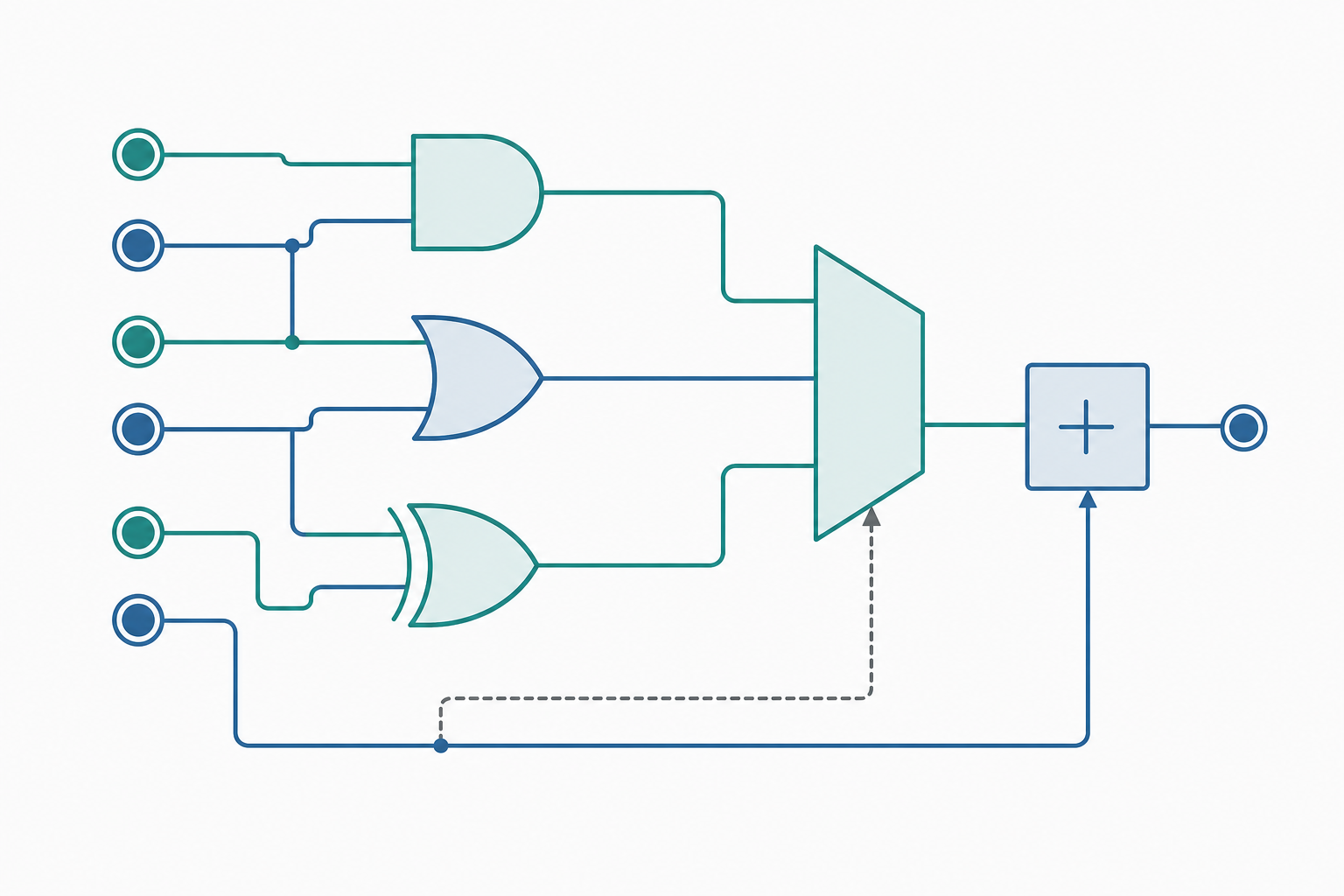

組合邏輯概念示意圖

用真值表與布林代數描述行為

要完整描述一個組合電路,最直接的工具是真值表(truth table):把所有可能的輸入組合都列出來,並寫下對應的輸出。$n$ 個輸入就有 $2^n$ 種組合。

以一個經典的半加器(half adder)為例,它把兩個一位元的二進位數 $A$、$B$ 相加,輸出「和」$S$ 與「進位」$C$:

$A$ $B$ $S$(和) $C$(進位)
0 0 0 0
0 1 1 0
1 0 1 0
1 1 0 1

觀察這張表可以「讀」出布林式:和 $S$ 在兩輸入不同時為 1,正是 XOR;進位 $C$ 只在兩輸入皆為 1 時出現,正是 AND:

$$ S = A \oplus B, \qquad C = A \cdot B $$

這就是組合邏輯的工作流程:先定義行為(真值表)→ 再導出布林式 → 最後用邏輯閘實現

帶數字的小範例:全加器算 1+1+進位

半加器只能加兩個位元,但實際做多位元加法時,每一位還要承接前一位送來的進位。能同時處理三個輸入($A$、$B$、進位輸入 $C_{in}$)的電路稱為全加器(full adder),輸出為和 $S$ 與進位輸出 $C_{out}$:

$$ S = A \oplus B \oplus C_{in} $$ $$ C_{out} = A\cdot B + C_{in}\cdot(A \oplus B) $$

我們用具體數字驗算:設 $A = 1$、$B = 1$、$C_{in} = 1$(相當於計算 $1+1+1$)。

先算和:

$$ S = 1 \oplus 1 \oplus 1 = (1 \oplus 1) \oplus 1 = 0 \oplus 1 = 1 $$

再算進位:先算 $A \oplus B = 1 \oplus 1 = 0$,於是

$$ C_{out} = (1\cdot 1) + 1\cdot 0 = 1 + 0 = 1 $$

結果是 $C_{out}S = 10_2$,也就是十進位的 $2$——完全正確($1+1+1=2$)。把多個全加器串起來、讓前一級的 $C_{out}$ 接到下一級的 $C_{in}$,就構成了能加任意位元數的漣波進位加法器(ripple-carry adder),這正是 CPU 算術單元的雛形。

三個明星元件:多工器、解碼器、加法器

組合邏輯有幾個反覆出現的「標準零件」,工程師會直接拿來當積木用。

多工器(multiplexer, MUX)像一個「電子選擇開關」。它有多條資料輸入、一組選擇線,依選擇線的值把其中一條輸入「接通」到輸出。一個 2 對 1 多工器的布林式為:

$$ Y = \overline{S}\cdot D_0 + S\cdot D_1 $$

當選擇線 $S=0$ 時輸出 $D_0$,$S=1$ 時輸出 $D_1$。$n$ 條選擇線可以從 $2^n$ 條輸入中挑一條。資料匯流排、記憶體定址都靠它切換。

解碼器(decoder)做相反的事:把 $n$ 位元的編碼「翻譯」成 $2^n$ 條輸出中唯一被點亮的那一條。例如 2 對 4 解碼器,輸入 $10_2$ 時只有第 2 號輸出為 1,其餘為 0。它常用來做記憶體的位址選擇、七段顯示器的驅動。

加法器前面已經談過,是算術運算的核心。這三者加上比較器、編碼器,幾乎能拼出任何資料處理路徑。

高中 → 大學的銜接

高中與資訊概論課程通常停在「認識邏輯閘」與「畫簡單真值表」。大學的數位邏輯設計會進一步教你化簡:同一個布林函數可以有許多等價的閘級實現,但用的閘越少、層數越淺,電路越省成本、越快。常用工具是卡諾圖(Karnaugh map)與布林代數定理(如狄摩根定律 $\overline{A\cdot B} = \overline{A} + \overline{B}$)。再往上,組合邏輯會與循序邏輯結合,構成完整的數位系統。

深入探討(研究所視角)

把組合邏輯放到嚴謹的理論框架下,第一個關鍵結果是功能完備性(functional completeness):任何布林函數 $f:\{0,1\}^n \to \{0,1\}$ 都能僅用 $\{\text{AND}, \text{OR}, \text{NOT}\}$ 實現,因為任意函數都可寫成主析取範式(sum of products)——把真值表中所有輸出為 1 的列各寫成一個最小項(minterm)再相或。更強的是,單一閘 NANDNOR 各自即可構成完備集:例如 $\overline{A} = \overline{A\cdot A}$、$A\cdot B = \overline{\overline{A\cdot B}}$,這也是為何 CMOS 製程偏好以 NAND/NOR 為基本單元。

化簡問題本身具有深刻的計算複雜度意涵。尋找最小兩層 SOP 實現等價於覆蓋所有最小項的最少質含項集合,這是一個集合覆蓋問題,屬 NP-hard。卡諾圖只在變數少時可行;工業界改用 Quine–McCluskey 演算法系統地列出所有質含項(prime implicants),再解質含項表。Shannon 展開 $f = x\cdot f_{x=1} + \overline{x}\cdot f_{x=0}$ 則是遞迴分解的理論基礎,也直接導出二元決策圖(Binary Decision Diagram, BDD)這種以圖結構緊湊表示布林函數的資料結構,是現代邏輯合成與形式驗證的支柱。

在物理實現層面,「輸出只看當下輸入」是理想化假設。真實閘有傳播延遲,不同路徑的延遲差會造成競爭與冒險(race and hazard):輸入變化的瞬間,輸出可能出現短暫的錯誤脈衝(glitch)。靜態冒險可藉由在卡諾圖上加入冗餘的重疊質含項來消除——這說明「邏輯上等價」未必「時序上安全」。此外,組合電路不能含有迴授迴路,否則會退化成不穩定的振盪器或隱含記憶;嚴格而言,一個組合網路對應的是有向無環圖(DAG),其最長路徑(critical path)的延遲決定了整個電路能跑多快的時脈上限——這正是組合邏輯與循序系統時序分析的交會點。
