運算放大器進階：當理想模型開始說謊

當「理想運算放大器」開始說謊

在入門篇裡，我們把運算放大器（operational amplifier, op-amp）當成一位完美的助手：輸入阻抗無限大、輸出阻抗為零、開迴路增益無限大、頻寬無限寬。靠著「虛短路（virtual short）」與「虛斷路（virtual open）」兩條黃金法則，我們閉著眼睛就能算出反相放大器的增益是 $-R_f/R_1$。

可是當你把一個增益 100 的放大器接上示波器，在 1 MHz 的方波輸入下，輸出卻變成歪斜的三角波；或者你做了一個本該輸出 0 V 的精密積分器，幾秒鐘後輸出竟然自己飄到飽和；又或者你照書接了一個跟隨器，結果它在輸出端掛上長線後開始自我振盪——這時候，那位「完美助手」開始對你說謊了。

進階篇要談的，正是這些謊言背後的真相：真實運算放大器的非理想特性（non-idealities）、頻率響應與穩定度（frequency response & stability），以及如何用工程語言把這些限制量化、設計、馴服。讀完之後，你看資料手冊（datasheet）那密密麻麻的參數表時，每一個數字都會變成有意義的設計約束。

有限增益與增益頻寬積：頻率才是真正的主角

入門篇假設開迴路增益 $A_{OL} \to \infty$。真實的運算放大器在直流（DC）確實有非常大的增益（典型 $10^5$ 到 $10^6$，即 100 至 120 dB），但它隨頻率快速衰減。

絕大多數通用型運算放大器內部刻意做成單極點主導（dominant-pole）的補償結構，使開迴路增益近似為：

$$A_{OL}(s) = \frac{A_0}{1 + s/\omega_p}$$

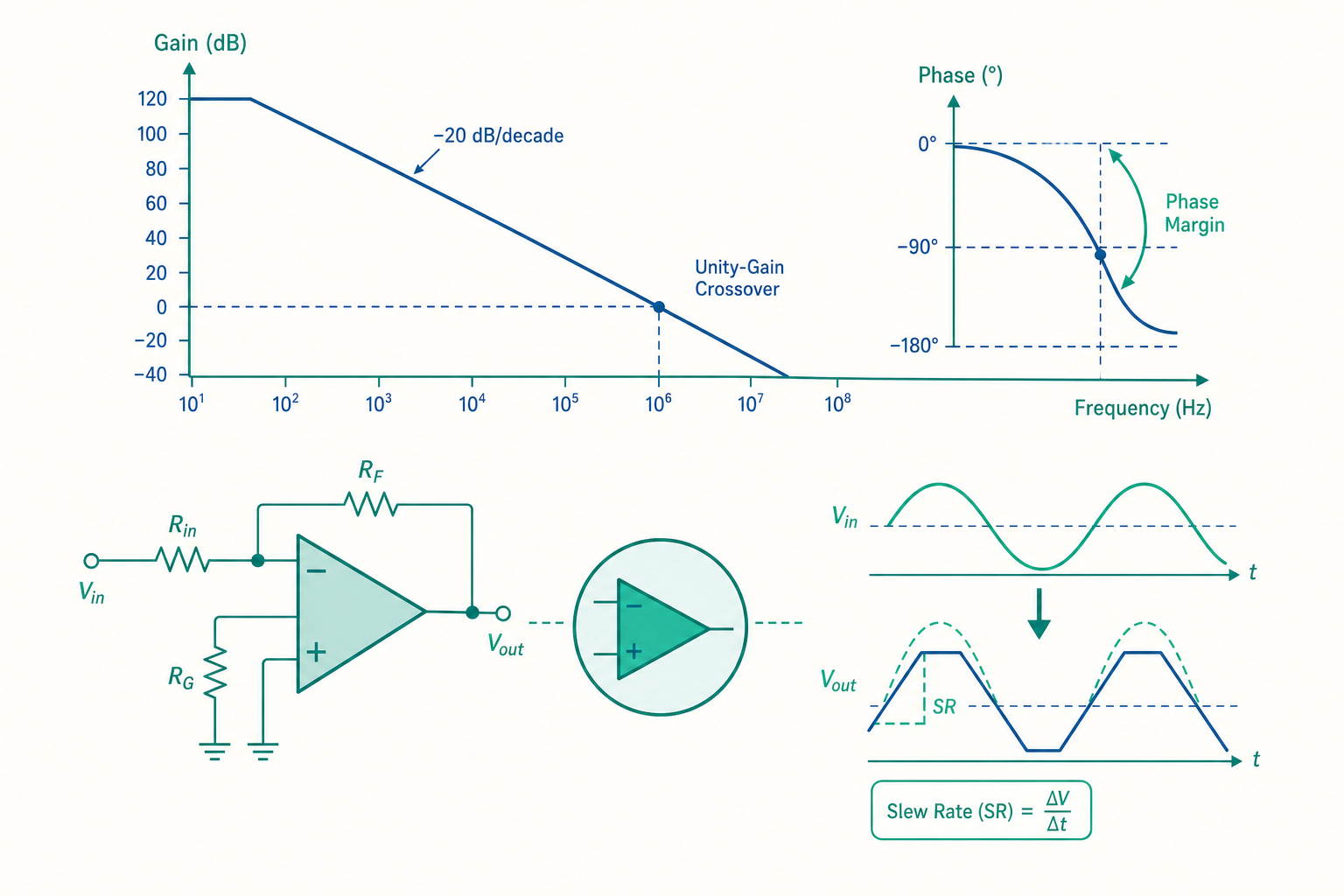

其中 $A_0$ 是直流開迴路增益，$\omega_p$ 是主極點角頻率（typically 只有幾 Hz 到幾十 Hz）。這條曲線在波德圖（Bode plot）上以 $-20\,\text{dB/decade}$ 的斜率下降，直到增益降為 1（0 dB）的頻率，我們稱之為單位增益頻寬（unity-gain bandwidth） $f_t$。

關鍵性質來了：對單極點系統，增益與頻寬的乘積是常數，這就是著名的增益頻寬積（Gain-Bandwidth Product, GBW）：

$$\text{GBW} = A_0 \cdot f_p = A_{CL} \cdot f_{3\text{dB}} \approx f_t$$

意思是：當你用負回授把閉迴路增益 $A_{CL}$ 設高，可用頻寬 $f_{3\text{dB}}$ 就等比例變窄。一顆 GBW = 10 MHz 的運算放大器，做成增益 100 的放大器時，$-3\,\text{dB}$ 頻寬只剩 100 kHz；做成增益 1000 時，只剩 10 kHz。增益不是免費的，你是用頻寬去換的。

看一個例子：閉迴路增益誤差

考慮一個非反相放大器，理想閉迴路增益 $A_{CL,\text{ideal}} = 1 + R_f/R_1 = 100$。回授因子（feedback factor）為 $\beta = R_1/(R_1+R_f) = 1/100 = 0.01$。

精確的閉迴路增益其實是：

$$A_{CL} = \frac{A_{OL}}{1 + A_{OL}\beta} = \frac{A_{OL,\text{ideal}}}{1 + 1/T}$$

其中 $T = A_{OL}\beta$ 稱為迴路增益（loop gain）。假設在訊號頻率下 $A_{OL} = 10^4$（80 dB），則：

$$T = 10^4 \times 0.01 = 100$$

$$A_{CL} = \frac{100}{1 + 1/100} = 100 \times \frac{1}{1.01} \approx 99.0$$

相對誤差約 $-1\%$。這個誤差稱為增益誤差（gain error），它正比於 $1/T$。迴路增益 $T$ 越大，閉迴路行為越接近理想。

但別忘了 $A_{OL}$ 隨頻率掉。若訊號到了某頻率使 $A_{OL}$ 降到 $10^3$，則 $T = 10$，增益誤差跳到約 $-9\%$。所以高精度應用要追求「整個工作頻帶內都維持高迴路增益」——這就是為什麼精密放大常選 GBW 遠大於需求的元件。

迴轉率：大訊號下的另一道牆

GBW 描述的是小訊號頻率行為。但若你給一個大振幅、高頻率的訊號，會撞上另一面完全不同的牆：迴轉率（slew rate, SR）。

迴轉率定義為輸出電壓能變化的最大速率，單位 V/μs：

$$\text{SR} = \left.\frac{dv_{out}}{dt}\right|_{\max}$$

它的物理根源在於內部補償電容 $C_c$ 只能被有限的內部偏壓電流 $I_{\max}$ 充放電：$\text{SR} = I_{\max}/C_c$。一旦輸出需要的變化速率超過 SR，運算放大器就「跟不上」，輸出變成斜率固定的斜坡——這就是你看到正弦波被削成三角波的原因。

對振幅 $V_p$、頻率 $f$ 的正弦輸出 $v_{out} = V_p \sin(2\pi f t)$，其最大斜率出現在過零點：

$$\left.\frac{dv_{out}}{dt}\right|_{\max} = 2\pi f V_p$$

要求不失真，必須 $2\pi f V_p \le \text{SR}$。由此導出全功率頻寬（full-power bandwidth, FPBW）：

$$f_{FPBW} = \frac{\text{SR}}{2\pi V_p}$$

動手算一下：小訊號頻寬 vs. 大訊號頻寬

某運算放大器 GBW = 10 MHz、SR = 0.5 V/μs。我們要輸出 $\pm 10\,\text{V}$（$V_p = 10\,\text{V}$）的正弦波，做成單位增益跟隨器。

小訊號頻寬看起來有 10 MHz。但全功率頻寬只有：

$$f_{FPBW} = \frac{0.5 \times 10^6\,\text{V/s}}{2\pi \times 10\,\text{V}} = \frac{5\times10^5}{62.8} \approx 7.96\,\text{kHz}$$

也就是說，想要 10 V 振幅不被 slew 限制，頻率不能超過約 8 kHz——比小訊號頻寬足足低了三個數量級！這是初學者最常踩的坑：用 GBW 估算後以為頻寬夠，實際大訊號下卻嚴重失真。 高速 DAC 重建、影音訊號、PWM 解調這類應用，SR 往往比 GBW 更致命。

輸入失調、偏壓電流與漂移：直流精度的敵人

理想運算放大器兩輸入相等時輸出為零。真實元件因內部差動對（differential pair）電晶體不完全匹配，存在輸入失調電壓（input offset voltage） $V_{OS}$，典型從廉價品的數 mV 到精密品的 μV 等級。它會被閉迴路的雜訊增益（noise gain） $1+R_f/R_1$ 放大後出現在輸出。

同時，輸入端電晶體需要輸入偏壓電流（input bias current） $I_B$ 才能工作。這股電流流過外部電阻會產生壓降，貢獻額外的輸出誤差。兩輸入偏壓電流之差為輸入失調電流（input offset current） $I_{OS}$。

輸出總直流誤差可寫成（非反相組態、源阻抗對稱化後）：

$$V_{out,\text{err}} = \left(1+\frac{R_f}{R_1}\right)V_{OS} + R_f \, I_{OS} \quad(\text{已用平衡電阻抵消 } I_B \text{ 共模項})$$

這裡有個經典技巧：在非反相輸入串一個等於 $R_1 \parallel R_f$ 的電阻，讓兩輸入看到相同的源阻抗，使共模的 $I_B$ 在兩端產生相同壓降而相互抵消，剩下的只有失配項 $I_{OS}$（通常比 $I_B$ 小一個數量級）。

更麻煩的是這些量都會隨溫度漂移（drift）：$V_{OS}$ 的溫漂以 μV/°C 計，$I_B$ 對雙極性輸入（BJT input）隨溫上升、對 FET 輸入則大致每升溫 10°C 翻倍。對於要在工業溫度範圍內維持精度的儀表，溫漂往往比室溫失調更難處理。斬波穩零（chopper-stabilized / auto-zero）放大器就是為了把 $V_{OS}$ 與其漂移壓到 nV/°C 等級而生。

穩定度與相位裕度：負回授如何變成正回授

到此都還是「精度」問題。接下來談「會不會炸」的問題——穩定度（stability）。

負回授的核心是迴路增益 $T(s) = A_{OL}(s)\beta(s)$。系統穩定的關鍵在於：當 $|T| = 1$（0 dB）時，迴路的相位移離 $-180°$ 還有多遠。這個餘量叫相位裕度（phase margin, PM）：

$$\text{PM} = 180° + \angle T(j\omega_c), \quad \text{其中 } |T(j\omega_c)| = 1$$

直覺是：負回授本身先天有 $180°$（反相）。若訊號繞迴路一圈又額外累積了 $180°$ 相移，回授就從「負」變成「正」，在 $|T|=1$ 處滿足振盪條件（Barkhausen criterion），電路自我振盪。

• 單極點最多貢獻 $-90°$，所以單極點系統永遠穩定（PM ≥ 90°）。這正是內部補償運算放大器刻意做成單極點主導的理由。
• 但只要回授路徑或負載引入第二個極點（例如容性負載 $C_L$ 與輸出阻抗 $R_o$ 形成的極點 $1/(2\pi R_o C_L)$），相位就會再往下掉，PM 縮小。
• 工程慣例：PM ≥ 45° 才算可接受，PM ≈ 60° 是兼顧速度與阻尼的甜蜜點（對應步階響應約 5% 過衝、近乎臨界阻尼）。PM 太小（如 < 30°）會出現嚴重振鈴（ringing），趨近 0° 則振盪。

看一個例子：容性負載逼近不穩定

某運算放大器輸出阻抗 $R_o = 50\,\Omega$，你在輸出端接了一段同軸電纜，等效容性負載 $C_L = 1\,\text{nF}$。這會在迴路中引入一個極點：

$$f_{p2} = \frac{1}{2\pi R_o C_L} = \frac{1}{2\pi \times 50 \times 1\times10^{-9}} \approx 3.18\,\text{MHz}$$

如果這顆元件的單位增益頻率 $f_t$ 也在 MHz 等級，這第二極點就落在迴路增益還大於 1 的頻段內，額外注入逼近 $-90°$ 的相移，PM 被吃掉一大半。結果就是跟隨器在接上電纜後開始振鈴甚至振盪。

解法是「隔離 + 回授補償」：在輸出與 $C_L$ 之間串一個小電阻 $R_{iso}$（如 $20\sim50\,\Omega$），把負載極點推到迴路外；或在回授路徑加一個小電容 $C_f$ 製造一個零點（zero），在 $|T|=1$ 之前補回相位（這稱為回授超前補償，lead compensation）。零點 $f_z = 1/(2\pi R_f C_f)$ 提供 $+90°$，正好抵銷掉一個極點的相位損失。

一個常被忽略的迷思：「跟隨器（unity-gain buffer）最穩定，因為增益最小。」恰恰相反——單位增益意味著 $\beta = 1$、迴路增益最大、頻寬最寬，於是把高頻的寄生極點都納入了 $|T|>1$ 的範圍。許多運算放大器標明「unity-gain stable」正是因為不是每顆都能在 $\beta=1$ 下穩定；有些「decompensated」元件只保證在增益 ≥ 5 或 ≥ 10 時穩定，換來更高的 GBW。

雜訊：精度的最終地板

當失調與漂移都校正掉之後，限制你能分辨多小訊號的，是雜訊（noise）。運算放大器的雜訊主要有兩個來源：

1. 輸入電壓雜訊密度 $e_n$（單位 $\text{nV}/\sqrt{\text{Hz}}$）：在串聯路徑上，乘以雜訊增益後出現在輸出。
2. 輸入電流雜訊密度 $i_n$（單位 $\text{pA}/\sqrt{\text{Hz}}$）：流過源阻抗 $R_s$ 產生 $i_n R_s$ 的電壓雜訊。

加上電阻本身的熱雜訊（Johnson–Nyquist noise） $e_R = \sqrt{4kTR}$，三者在「功率」上不相關、以均方根（RMS）方式正交相加：

$$e_{n,\text{total}} = \sqrt{e_n^2 + (i_n R_s)^2 + 4kTR_s}\quad(\text{單位 } \text{nV}/\sqrt{\text{Hz}})$$

要得到實際輸出雜訊（V rms），需對頻寬積分。對單極點系統，等效雜訊頻寬（noise bandwidth） 比 $-3\,\text{dB}$ 頻寬寬約 $\pi/2$ 倍：

$$\text{BW}_n = \frac{\pi}{2} f_{3\text{dB}} \approx 1.57\, f_{3\text{dB}}$$

這透露一個重要設計觀念：頻寬越寬，吸進來的雜訊越多。 若你的訊號只有 1 kHz，就別讓電路頻寬開到 1 MHz——多出來的頻寬只是在收集雜訊。這也是為什麼精密量測常在最後一級加低通濾波器限頻。

此外，低頻段還有 $1/f$ 雜訊（flicker noise / 粉紅雜訊），其功率密度隨頻率下降而上升，有一個轉角頻率（corner frequency） $f_c$。在 $f_c$ 以下 $1/f$ 主導，以上則由白雜訊地板主導。DC 與超低頻量測（如熱電偶、應變計）特別受 $1/f$ 折磨，這又是斬波放大器大顯身手之處——它把訊號調變到 $1/f$ 轉角之上再解調，避開了粉紅雜訊區。

重點回顧

• 增益頻寬積（GBW） 是單極點補償運算放大器的鐵律：閉迴路增益每提高一倍，可用頻寬就減半（$A_{CL}\cdot f_{3\text{dB}}\approx f_t$）。
• 迴轉率（SR） 是大訊號的獨立限制，與 GBW 無關。全功率頻寬 $f_{FPBW}=\text{SR}/(2\pi V_p)$ 往往遠低於小訊號頻寬，是大振幅高頻應用的真正瓶頸。
• 直流誤差來自 $V_{OS}$、$I_B$、$I_{OS}$ 及其溫漂；用平衡源阻抗抵消 $I_B$ 共模項，用自動歸零放大器壓制 $V_{OS}$ 與 $1/f$ 雜訊。
• 穩定度由相位裕度（PM）決定：單極點先天穩定，第二極點（尤其容性負載）會啃掉 PM；PM ≈ 60° 是甜蜜點，可用隔離電阻或回授超前補償補救。
• 雜訊地板由 $e_n$、$i_n R_s$、電阻熱雜訊正交相加而成，並對雜訊頻寬（$\approx 1.57\,f_{3\text{dB}}$）積分；限頻是降雜訊的第一手段，$1/f$ 轉角以下需特殊技術。

深入探討（研究所視角）

1. 二階閉迴路的根軌跡與阻尼。 把運算放大器近似為雙極點 $A_{OL}(s)=A_0/[(1+s/\omega_{p1})(1+s/\omega_{p2})]$，閉迴路特徵方程 $1+A_{OL}(s)\beta=0$ 是標準二階系統。其阻尼比 $\zeta$ 與相位裕度有近似對應 $\text{PM}\approx 100\zeta$（度），且過衝 $M_p=\exp(-\pi\zeta/\sqrt{1-\zeta^2})$。把 PM 設計問題映射到 $\zeta$ 與步階響應，是控制理論與類比電路的交會點，也是 Miller 補償（在第二級跨接補償電容，利用米勒效應放大等效電容並造成極點分裂，pole splitting）的理論基礎。

2. 米勒補償與右半平面零點。 兩級運算放大器的 Miller 電容雖然把主極點往低頻推、次極點往高頻推（pole splitting）以改善 PM，卻同時在右半平面（RHP） 引入一個零點 $z_{RHP}=g_{m2}/C_c$。RHP 零點增加增益卻減少相位，是穩定度的隱形殺手。現代設計用串接歸零電阻（nulling resistor） 或 電流緩衝（cascode / Ahuja 補償） 把零點移到左半平面或無窮遠，這是類比 IC 設計（如教科書 Razavi、Gray-Meyer）的核心議題。

3. 雜訊的功率譜與最佳源阻抗。 將總輸入參考雜訊對 $R_s$ 求極值，可得雜訊匹配的最佳源阻抗 $R_{s,opt}=e_n/i_n$，此時放大器的雜訊指數（noise figure） 最低。這解釋了為何低源阻抗感測器要選低 $e_n$ 的雙極性輸入運算放大器，而高源阻抗（如光電二極體、pH 電極）要選低 $i_n$ 的 FET / CMOS 輸入元件。把 $e_n$、$i_n$、$f_c$ 一起放進設計，就是低雜訊類比前端（analog front-end）的選型方法論。

4. CMRR 與 PSRR 的頻率相依性。 共模拒斥比（CMRR）與電源拒斥比（PSRR）在資料手冊裡常只給 DC 值，但兩者都隨頻率以約 $-20\,\text{dB/decade}$ 衰減。在高頻、有電源漣波（如開關電源 ripple）的環境，這意味著電源雜訊會大量灌入訊號路徑。儀表放大器（instrumentation amplifier）的三運放結構之所以能維持高 CMRR，關鍵在於電阻比例匹配——研究所層級會進一步探討雷射修整（laser trimming）與自動歸零如何把 CMRR 提升到 140 dB 以上，以及它與 $\Delta\Sigma$ ADC 前端整合的系統設計。
