半導體到底「半」在哪裡
材料依導電能力可粗分為三類：導體（如銅、鋁，電子可自由流動）、絕緣體（如玻璃、橡膠，幾乎不導電），以及介於兩者之間的半導體。半導體最關鍵的特性是：它的導電能力可以被控制——透過摻雜雜質、施加電壓或改變溫度，就能讓它在「導通」與「不導通」之間切換。
矽（Si）是目前最主流的半導體材料。它在地殼中含量豐富、物理化學性質穩定，且能形成品質極佳的氧化層（二氧化矽），非常適合製作電晶體。
為什麼「可控制的開關」這麼重要
數位電路的本質，是用 0 與 1 兩種狀態來表示與運算資訊。一個能被精準控制的開關，就能代表一個位元（bit）。半導體讓我們得以製造出極小、極快、極省電的開關——也就是電晶體。
- 一顆現代高階晶片可整合數百億顆電晶體。
- 這些開關每秒切換數十億次，構成 CPU、GPU、記憶體與各種晶片的運算基礎。

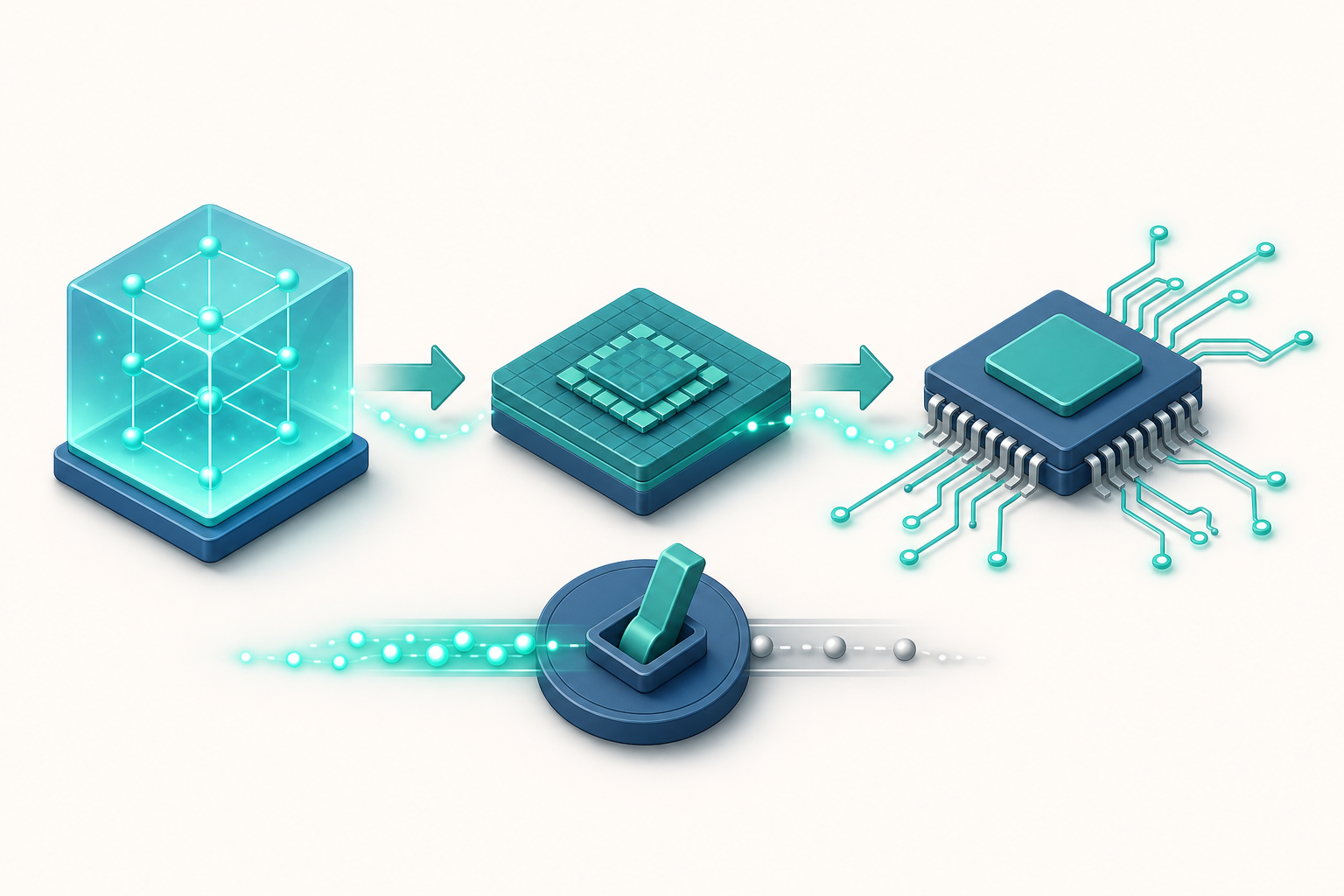

從砂子到晶片的旅程
- 提煉：將矽砂還原、純化成高純度的多晶矽。
- 長晶：拉出單晶矽晶柱（ingot），再切成圓形的晶圓（wafer）。
- 製造：在晶圓上以數百道製程，逐層堆疊出電路。
- 封測：切割、封裝、測試，成為可使用的晶片。
理解這條從原料到產品的脈絡，是認識整個半導體產業的第一步。延伸閱讀請見〈半導體產業鏈全景〉。
