節點數字的由來

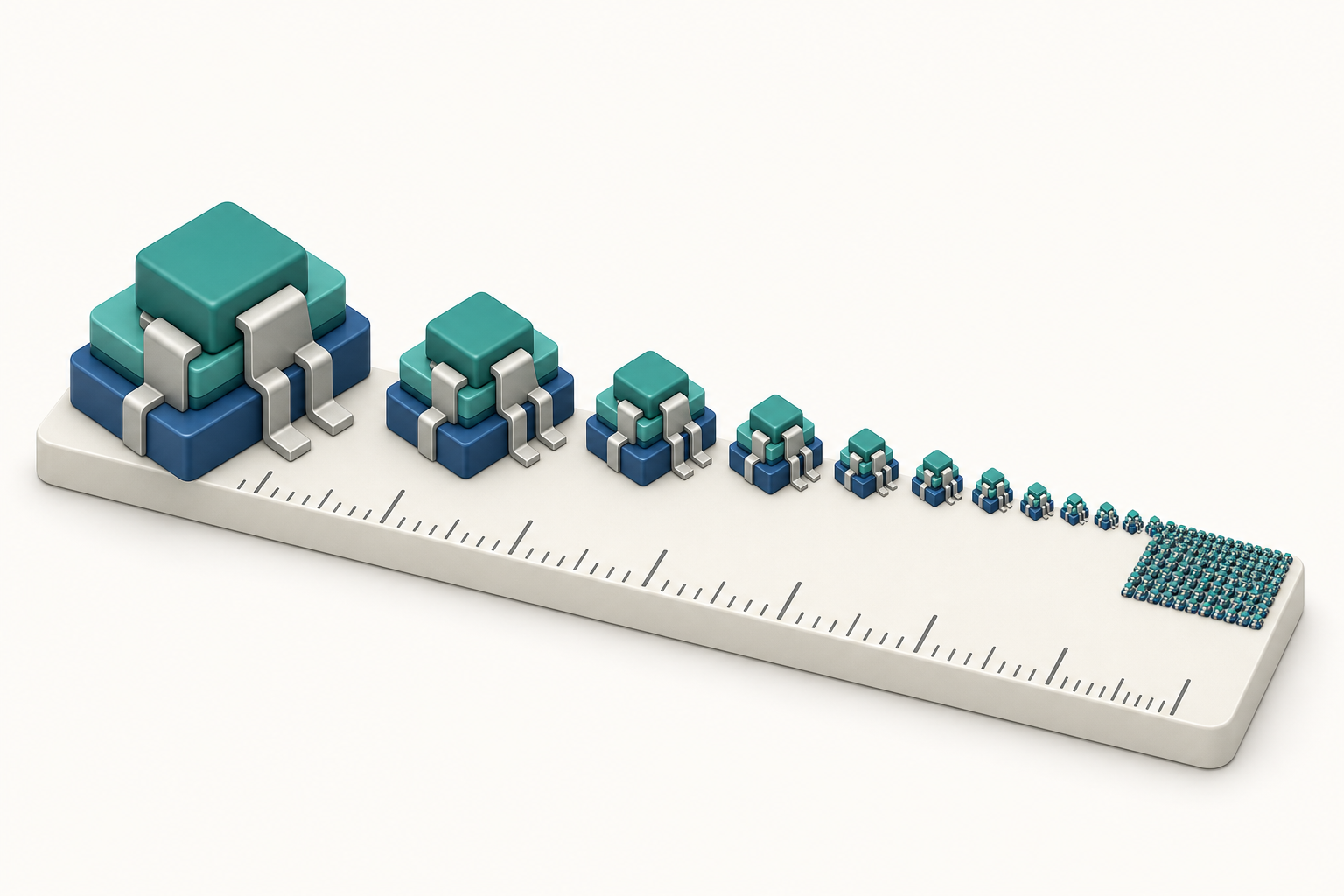

「製程節點」（process node）最初指的是電晶體閘極長度或金屬線間距等實體尺寸，單位從微米（µm）一路微縮到奈米（nm）。數字越小，代表能在同樣面積放下越多電晶體。
為什麼現在的「奈米」不再是實際尺寸
進入 FinFET 與 GAA 世代後，節點名稱（如 5nm、3nm、2nm）已不再對應任何單一實體長度，而比較像是各家廠商標示「技術世代」的名稱。不同公司的「同名節點」密度未必相同，比較時要看實際的電晶體密度（每平方毫米可放多少顆）與效能功耗指標。
下一個世代常以「埃米」（Å，1 奈米 = 10 埃）命名，例如 Intel 的「18A／20A」即代表此意涵，是行銷與技術世代的延續，而非真的縮到 1.8 埃。
微縮帶來什麼
- 效能（Performance）：更短的路徑、更快的切換。
- 功耗（Power）：同樣運算下更省電。
- 面積（Area）：同樣功能佔更小晶片面積，成本更低。
業界常用 PPA（Power、Performance、Area） 三指標來衡量一個新節點的進步。
摩爾定律還活著嗎
摩爾定律（電晶體數量約每兩年翻倍）描述的是趨勢而非物理定律。隨著微縮越來越難、成本越來越高，純粹靠縮小尺寸的進步正在放緩，業界因此轉向先進封裝、新材料與架構創新等多條路線並進。延伸閱讀請見〈先進封裝〉。
