EDA 的定義

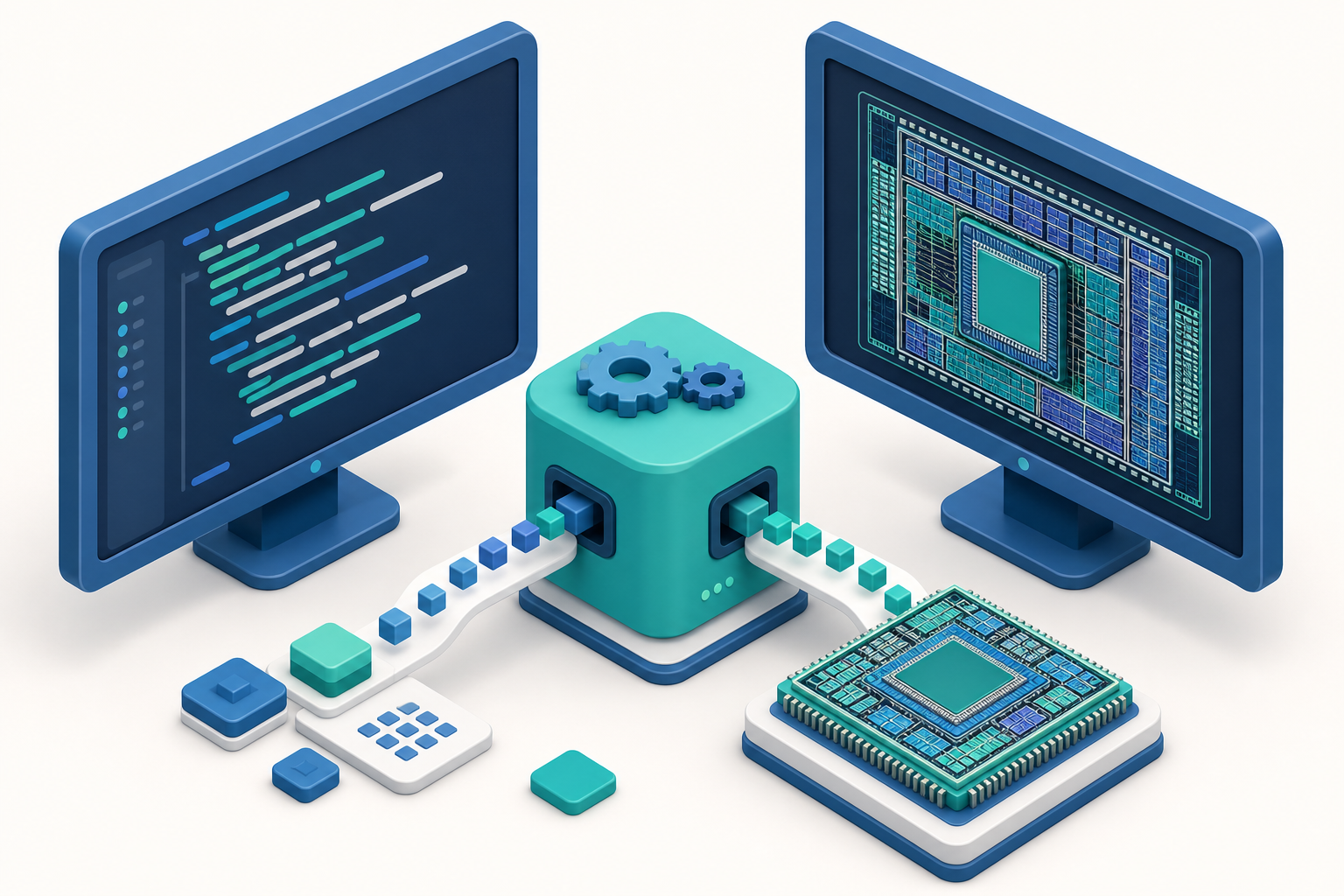

EDA（Electronic Design Automation，電子設計自動化）是用來設計、模擬、驗證與布局積體電路的軟體工具總稱。一顆晶片有數百億顆電晶體，人類不可能手動擺放與連線，必須仰賴 EDA 工具自動化處理。
為什麼它是「卡脖子」的環節
- 高度集中：全球先進 EDA 工具市場主要由 Synopsys、Cadence 與 Siemens EDA 三家主導。
- 與製程深度綁定：EDA 工具要搭配晶圓廠提供的製程設計套件（PDK），才能設計出可量產的晶片。
- 缺它寸步難行：沒有 EDA 工具，再強的設計團隊也無法把想法變成可流片（tape-out）的版圖。
矽智財（IP）
除了工具，現代晶片設計大量採用現成的電路 IP（Intellectual Property）——例如 Arm 的處理器核心、各類介面（USB、PCIe、記憶體控制器）。設計公司像「組積木」一樣把這些 IP 與自家設計整合，大幅縮短開發時間。
與台灣產業的關係
台灣擁有龐大的 IC 設計聚落（如聯發科等），是 EDA 與 IP 供應商的重要市場。理解 EDA 在產業鏈中的位置，有助於看懂「設計 → 代工 → 封測」這條分工鏈如何運作。延伸閱讀請見〈從 RTL 到 GDSII〉。
