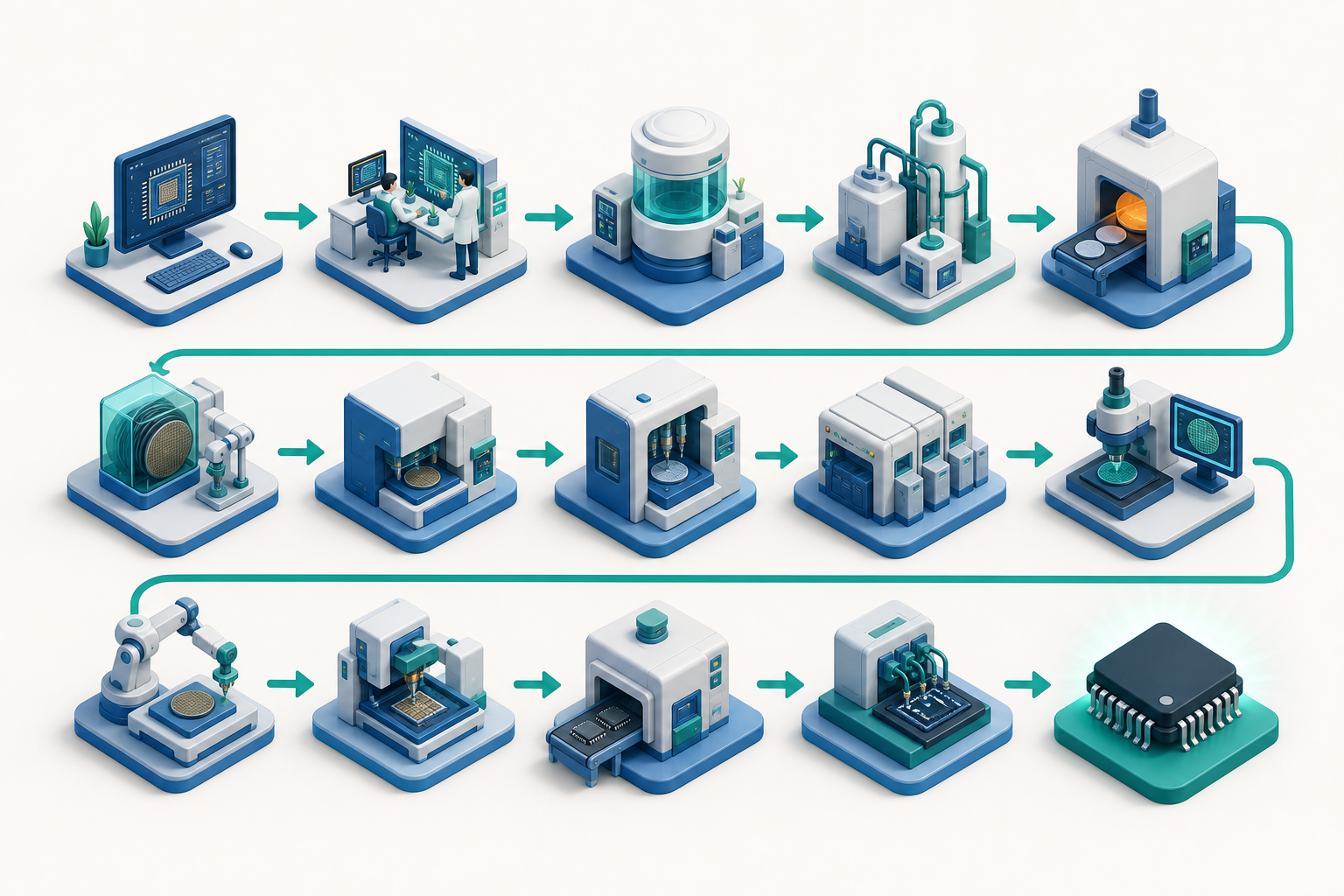

半導體產業鏈全景:設計、製造、封測、設備、材料

一顆晶片背後,是高度專業分工的全球協作網絡。

約 6 分鐘  ·  產業鏈分工商業模式

從「整合」到「分工」

早期半導體公司多採 IDM(整合元件製造) 模式:設計、製造、封測一手包辦(如 Intel、三星、美光)。但隨著製程越來越昂貴、越來越專業,產業逐漸走向垂直分工——每個環節由專精的公司負責。

產業鏈的主要環節

環節 做什麼 代表公司
IC 設計(Fabless) 只設計、不製造,把生產外包 NVIDIA、AMD、高通、聯發科
晶圓代工(Foundry) 接受委託、專門製造晶片 台積電、聯電、GlobalFoundries
IDM 設計與製造垂直整合 Intel、三星、美光
封裝測試(OSAT) 將晶片封裝、測試 日月光、Amkor
設備 製造晶圓廠的生產機台 ASML、應材、科林、東京威力
材料/矽晶圓 提供矽晶圓、光阻、特用氣體 信越、SUMCO
EDA/IP 提供設計軟體與電路 IP Synopsys、Cadence、Arm

為什麼分工會贏

  • 資本門檻:一座先進晶圓廠投資動輒新台幣數千億元,少有公司能獨力承擔所有環節。
  • 專業深度:微影、材料、設計各自是極深的領域,專精者更易做到世界級。
  • 產能共享:代工廠把產能分攤給眾多設計公司,提高設備利用率。

台灣的位置

台灣在晶圓代工封裝測試兩個環節具有全球領導地位,並擁有完整的上下游聚落。理解產業鏈,有助於看懂每一則半導體新聞背後,受影響的究竟是哪一個環節。
