如果讓建築「浮」起來,地震就追不上它了嗎?
深入隔震系統(Base Isolation)的力學設計:週期偏移、鉛心橡膠支承的雙線性遲滯、等效線性化迭代,以及近斷層速度脈衝為何是隔震的天敵。
如果讓建築「浮」起來,地震就追不上它了嗎?
你已經知道傳統耐震靠結構本體變形吸能——讓梁端產生塑性鉸、用韌性換經濟。但這條路有個無法迴避的代價:保命不等於可用。一棟「大震不倒」的醫院,若震後柱子布滿裂縫、隔間牆碎裂、設備傾倒,它在最需要運作的那一刻反而停擺。於是工程師問了一個更激進的問題:能不能不要讓地震的能量「進到」建築裡?

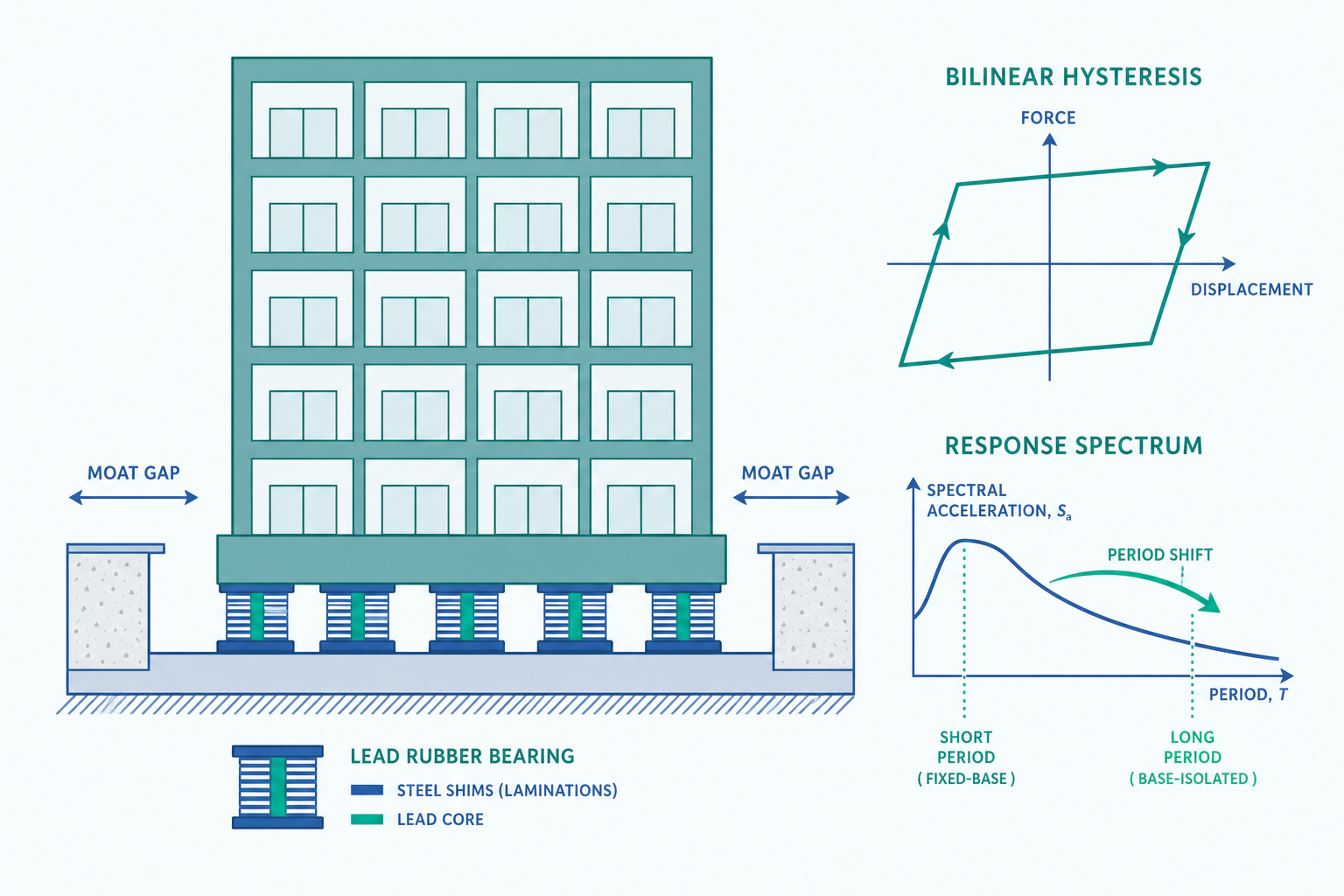

答案就是隔震(Base Isolation)。它的核心策略違反直覺——不是把建築變硬,而是刻意在基礎與上部結構之間裝一層「很軟」的界面,把建築的振動週期硬生生拉長到 2.5 至 4 秒以上,讓它「避開」地震能量最集中的頻段。這篇文章會帶你進入隔震系統的力學設計:支承的雙線性遲滯、位移需求的反覆迭代、近斷層速度脈衝為什麼是隔震的天敵,以及台灣為何把它用在醫院與防災中樞。

週期偏移:隔震為什麼有效的頻域直覺
回想入門篇的反應譜:在短週期段(約 0.1 至 0.6 秒),譜加速度 $S_a$ 維持高位,這正是大多數中低層鋼筋混凝土建築的「危險帶」。一棟週期 0.4 秒的學校建築,恰好落在地震能量的火力範圍內。
隔震做的事,是把整棟建築的有效週期 $T_{iso}$ 從原本的 0.4 秒,推到 3 秒以上。在加速度反應譜的長週期段,$S_a$ 已隨 $T$ 大幅衰減(位移敏感區),於是傳入上部結構的加速度需求隨之驟降。
隔震層的有效勁度 $k_{eff}$ 決定了週期:
$$ T_{iso} = 2\pi\sqrt{\frac{W}{k_{eff}\, g}} $$
其中 $W$ 是上部結構總重、$g$ 是重力加速度。注意這裡支承的勁度遠小於上部結構,所以整體週期幾乎完全由隔震層主宰。上部結構相對隔震層而言像一塊剛體,幾乎一起平移——這是隔震的關鍵特徵:變形被「強制集中」在可設計、可更換、可監測的隔震層,而非分散在難以修復的主結構各處。
但長週期換來的代價是大位移。譜位移與譜加速度的關係為:
$$ S_d = \frac{T^2}{4\pi^2}\, S_a $$
週期拉長後 $S_a$ 雖然變小,但 $T^2$ 放大得更快,導致隔震層的位移需求往往達到 20 至 40 公分。整個隔震設計的核心矛盾,就在於:如何用最小的位移,換取最大的加速度折減。這正是阻尼登場的地方。
雙線性遲滯:鉛心橡膠支承怎麼同時提供柔度與阻尼
最常見的隔震元件是鉛心橡膠支承(Lead Rubber Bearing, LRB)。它由多層薄橡膠與鋼板交疊硫化而成(提供水平柔度、垂直承載),中心灌入一根鉛心(地震時鉛塑性變形消能)。它的水平力—位移行為可理想化為雙線性(bilinear)遲滯模型。
設位移為 $u$、特徵強度(characteristic strength,即鉛心降伏力)為 $Q_d$、降伏後勁度為 $k_d$(橡膠提供),則回復力為:
$$ F(u) = Q_d\,\text{sgn}(\dot{u}) + k_d\, u $$
在某一最大位移 $u_{max}$ 下,定義有效勁度(effective stiffness):
$$ k_{eff} = \frac{Q_d}{u_{max}} + k_d $$
注意 $k_{eff}$ 隨位移變化——位移愈大、有效勁度愈低、週期愈長。這是一種「位移依存」的非線性,意味著隔震設計天生需要迭代求解。
阻尼的來源是遲滯迴圈所圍住的面積。雙線性迴圈一個完整週期消耗的能量為:
$$ E_D = 4\, Q_d \left(u_{max} - u_y\right) \approx 4\, Q_d\, u_{max} $$
(當降伏位移 $u_y$ 遠小於 $u_{max}$ 時近似成立。)由此可算出等效阻尼比(equivalent viscous damping):
$$ \beta_{eff} = \frac{E_D}{2\pi\, k_{eff}\, u_{max}^2} = \frac{2\, Q_d \left(u_{max}-u_y\right)}{\pi\, k_{eff}\, u_{max}^2} $$
LRB 的等效阻尼比常可達 0.15 至 0.30,遠高於一般鋼筋混凝土結構的 0.05。高阻尼把長週期帶來的大位移「壓」回可接受範圍,這是隔震設計三個變數($Q_d$、$k_d$、$u_{max}$)之間的精妙平衡。
迭代求解:等效線性化法的反覆收斂
因為 $k_{eff}$ 與 $\beta_{eff}$ 都取決於尚未求出的 $u_{max}$,隔震設計沒有閉合解,標準做法是等效線性化(equivalent linearization) 配合迭代,這也是各國規範(含台灣《建築物隔震設計規範》、ASCE 7、AASHTO)的共通框架:
- 假設一個初始位移 $u_{max}^{(0)}$。
- 由該位移算出 $k_{eff}$ 與週期 $T_{iso}$、等效阻尼比 $\beta_{eff}$。
- 由 $\beta_{eff}$ 查阻尼修正係數 $B$(高阻尼會降低反應譜需求)。
- 在週期 $T_{iso}$ 下、扣除阻尼後的設計譜,讀回新的位移需求 $u_{max}^{(1)}$。
- 比較 $u_{max}^{(1)}$ 與 $u_{max}^{(0)}$,若差距過大則回到步驟 2,直到收斂。
設計位移可表為:
$$ D_D = \frac{g}{4\pi^2}\cdot\frac{S_{D1}\, T_{iso}}{B} $$
其中 $S_{D1}$ 是一秒週期設計譜加速度係數、$B$ 是阻尼修正係數(阻尼愈大、$B$ 愈大、位移愈小)。$B$ 與阻尼比的常用近似關係為 $B \approx \left(\beta_{eff}/0.05\right)^{0.3}$ 一類的經驗式,各規範略有差異。
阻尼修正係數的存在說明了隔震設計的精神:它不是消除位移,而是把無可避免的長週期大位移,用阻尼壓到隔震層的容許行程(如伸縮縫寬度、管線柔性接頭)能承受的範圍內。
看一個例子:估算一棟隔震醫院的隔震層位移與加速度折減
假設台中市一棟鋼筋混凝土醫院採 LRB 隔震,估算其隔震層設計位移與上部結構加速度的折減效果。
已知條件: - 上部結構總重 $W = 80{,}000\ \text{kN}$ - 一秒週期設計譜加速度係數 $S_{D1} = 0.45$ - 全部支承的降伏後總勁度 $k_d = 16{,}000\ \text{kN/m}$ - 全部支承的特徵強度總和 $Q_d = 1{,}600\ \text{kN}$ - 重力加速度 $g = 9.81\ \text{m/s}^2$
第一次迭代,先假設 $u_{max}^{(0)} = 0.25\ \text{m}$:
有效勁度:
$$ k_{eff} = \frac{Q_d}{u_{max}} + k_d = \frac{1{,}600}{0.25} + 16{,}000 = 6{,}400 + 16{,}000 = 22{,}400\ \text{kN/m} $$
隔震週期(注意 $W/g$ 為質量):
$$ T_{iso} = 2\pi\sqrt{\frac{W}{k_{eff}\, g}} = 2\pi\sqrt{\frac{80{,}000}{22{,}400 \times 9.81}} = 2\pi\sqrt{0.364} \approx 3.79\ \text{s} $$
等效阻尼比(忽略 $u_y$):
$$ \beta_{eff} \approx \frac{2\, Q_d\, u_{max}}{\pi\, k_{eff}\, u_{max}^2} = \frac{2 \times 1{,}600}{\pi \times 22{,}400 \times 0.25} = \frac{3{,}200}{17{,}593} \approx 0.182 $$
阻尼修正係數:
$$ B \approx \left(\frac{0.182}{0.05}\right)^{0.3} = (3.64)^{0.3} \approx 1.48 $$
回算設計位移:
$$ D_D = \frac{g}{4\pi^2}\cdot\frac{S_{D1}\, T_{iso}}{B} = \frac{9.81}{39.48}\cdot\frac{0.45 \times 3.79}{1.48} \approx 0.2485 \times 1.152 \approx 0.286\ \text{m} $$
新位移 $0.286\ \text{m}$ 與假設的 $0.25\ \text{m}$ 仍有差距,需再迭代一輪(讀者可自行以 $0.286\ \text{m}$ 重算,$k_{eff}$ 略降、$T_{iso}$ 略升、收斂值約落在 $0.29\ \text{m}$ 附近)。
折減效果:在 $T_{iso}\approx 3.8\ \text{s}$、阻尼 0.18 下,上部結構承受的譜加速度約為:
$$ S_a = \frac{S_{D1}}{T_{iso}\cdot B} = \frac{0.45}{3.8 \times 1.48} \approx 0.080\,g $$
相較於同一棟建築若不隔震、週期落在 0.5 秒平台段時可能承受的 $0.4g$ 以上,隔震把上部結構的加速度需求壓到不到原本的五分之一。代價是隔震層必須容許約 30 公分的水平行程——這就是為什麼隔震建築四周一定有一圈明顯的「隔震溝(moat)」,且所有跨越隔震界面的管線、樓梯、電梯都必須使用柔性接頭。
隔震的天敵:近斷層速度脈衝
隔震看似萬能,但它有一個致命弱點,恰恰是台灣最該擔心的:近斷層速度脈衝(near-fault velocity pulse)。
當觀測點靠近斷層、且位於破裂傳播的前進方向時,會出現「向前方向性效應(forward directivity)」,使地震動集中成一兩個大幅度、長週期的速度脈衝。921 集集地震在車籠埔斷層上盤觀測到的滑衝(fling step)與方向性脈衝,脈衝週期可達 2 至 5 秒——恰好落在隔震建築被刻意拉長的週期帶上。
這形成一個殘酷的共振:你為了避開短週期能量而把週期拉長,卻可能正好撞上近斷層脈衝的長週期能量。其後果是隔震層位移需求暴增,可能超過支承的穩定行程而導致橡膠側向失穩或鉛心斷裂。脈衝速度峰值 $PGV$ 與隔震位移需求的關係,可用簡化的能量法估計上界:
$$ u_{max} \approx \frac{PGV}{\omega_{iso}} = \frac{PGV \cdot T_{iso}}{2\pi} $$
當 $PGV$ 達 1 m/s(近斷層可達 1.5 m/s 以上)、$T_{iso}=3.5\ \text{s}$ 時,估計位移上界 $u_{max}\approx 1\times 3.5/6.28 \approx 0.56\ \text{m}$——遠超過遠場地震的設計值。這正是台灣規範對近斷層區域施加額外位移放大、並要求隔震支承做大位移穩定性試驗的原因。
設計上的對策包括:(1) 提高隔震層阻尼(增大 $Q_d$)以耗散脈衝能量;(2) 加裝補充黏滯阻尼器;(3) 在隔震層四周設置位移限制裝置(displacement restrainer / bumper),作為超大位移時的最後防線。這也說明為何隔震不是「裝了就好」,而需要針對場址地震危害(含斷層距離)量身設計。
重點回顧
- 隔震的本質是週期偏移:把建築有效週期拉長到 2.5 至 4 秒以上,避開短週期段的高加速度需求,代價是隔震層出現 20 至 40 公分的大位移。
- 鉛心橡膠支承(LRB)以雙線性遲滯同時提供水平柔度(橡膠 $k_d$)與消能阻尼(鉛心 $Q_d$),等效阻尼比可達 0.15 至 0.30,遠高於一般結構的 0.05。
- 因有效勁度與阻尼比都依存於位移,隔震設計須用等效線性化迭代求解;設計位移 $D_D \propto S_{D1}\,T_{iso}/B$,阻尼修正係數 $B$ 是把大位移壓回容許行程的關鍵。
- 隔震可把上部結構加速度需求壓到不隔震時的五分之一以下,達成「震後可用」而非僅「不倒」,故台灣大量用於醫院與防災中樞。
- 近斷層速度脈衝是隔震的天敵:其長週期脈衝可能與隔震週期共振,使位移暴增,需以額外阻尼、限位裝置與大位移穩定試驗因應。
深入探討(研究所視角)
研究所層級的隔震研究,核心在於非線性、不確定性與系統整合三條軸線。
第一,遲滯模型的精緻化與耦合。雙線性模型在單向分析夠用,但真實地震是雙向的。LRB 在雙向載重下水平力會耦合(biaxial coupling),常以二維塑性流動法則或 Park-Wen 模型描述。鉛心溫升(lead core heating)會在反覆循環中使特徵強度 $Q_d$ 衰退,導致「強度退化」;而摩擦單擺支承(Friction Pendulum System, FPS)的摩擦係數則與速度、壓力、溫度相依,這些都是高保真模擬的研究焦點。
第二,性能化與機率化評估。把入門篇提過的易損性概念延伸到隔震系統,研究者關心的不只是上部結構,而是隔震層位移本身的超越機率。隔震層的條件易損性可寫成:
$$ P\!\left(u_{iso} \ge u_{cap} \mid IM = x\right) = \Phi\!\left(\frac{\ln(x/\theta)}{\beta}\right) $$
其中 $u_{cap}$ 是支承的位移容量、$\theta$ 為中位數能力、$\beta$ 為對數標準差、$\Phi$ 為標準常態累積分布函數。隔震建築的脆弱點往往是「位移超限」而非「結構降伏」,因此 FEMA P-58 框架下的損失估計必須特別處理隔震層的尾端風險(tail risk),這在近斷層場址尤為關鍵。
第三,土壤—結構—隔震交互作用(Soil-Structure-Isolation Interaction)。隔震把週期拉長,但若場址是軟弱深厚沖積層(如台北盆地),地盤的長週期放大可能與隔震週期疊加,使原本的優勢反轉。嚴謹分析須將地盤、基礎、隔震層與上部結構納入同一個模型,考慮基礎的搖擺(rocking)與輻射阻尼(radiation damping)。台灣國家地震工程研究中心(NCREE)的大型振動台與即時混合試驗(real-time hybrid simulation)平台,正是驗證這類耦合行為的實驗基礎。
最後值得反思:隔震把「風險」從分散的結構各處,集中到單一個可設計、可監測、可更換的界面——這在工程治理上是一種優雅的「失效模式管理」。但集中也意味著單點責任加重:一旦對場址地震危害(特別是斷層距離與盆地效應)的判斷失準,後果不再是局部裂縫,而是整個隔震層的系統性失效。理解這層權衡,才能在韌性城市(resilient city)的脈絡下,判斷哪些建築值得隔震、哪些該回到韌性設計,並把單棟建築的選擇,連結到整個都市防災系統的風險配置。
