為什麼 921 那天，有些大樓安然無恙，隔壁同高度的卻整棟扭斷？

為什麼 921 那天，有些大樓安然無恙，隔壁同高度的卻整棟扭斷？

入門篇我們談過：在台灣，地震與氣候是塑造建築形式最強的兩股約束，並用「基底剪力 $V = C_s W$」這個等價靜力（equivalent static force）的觀念，把抽象的「地震力」變成一個可以算的水平力。但如果你真的把地震想成「一隻手對建築施加一個固定大小的水平推力」，那你只理解了一半——而且是會誤導人的那一半。

真實的地震不是一個靜止的推力，而是地表來回振動。地面以某種頻率前後甩動，建築也以它自己的固有節奏回應。當這兩個節奏對上了，災難就放大；對不上，建築反而能逃過一劫。921 集集地震中，許多倒塌與倖存的對比，關鍵不在「誰比較重、誰比較高」，而在於建築的固有週期與當地地盤的卓越週期是否共振。這篇進階文章，要帶你從靜力跨進結構動力學（structural dynamics），理解建築設計裡那個看不見、卻決定生死的變數：時間。

從一根彈簧開始：單自由度系統

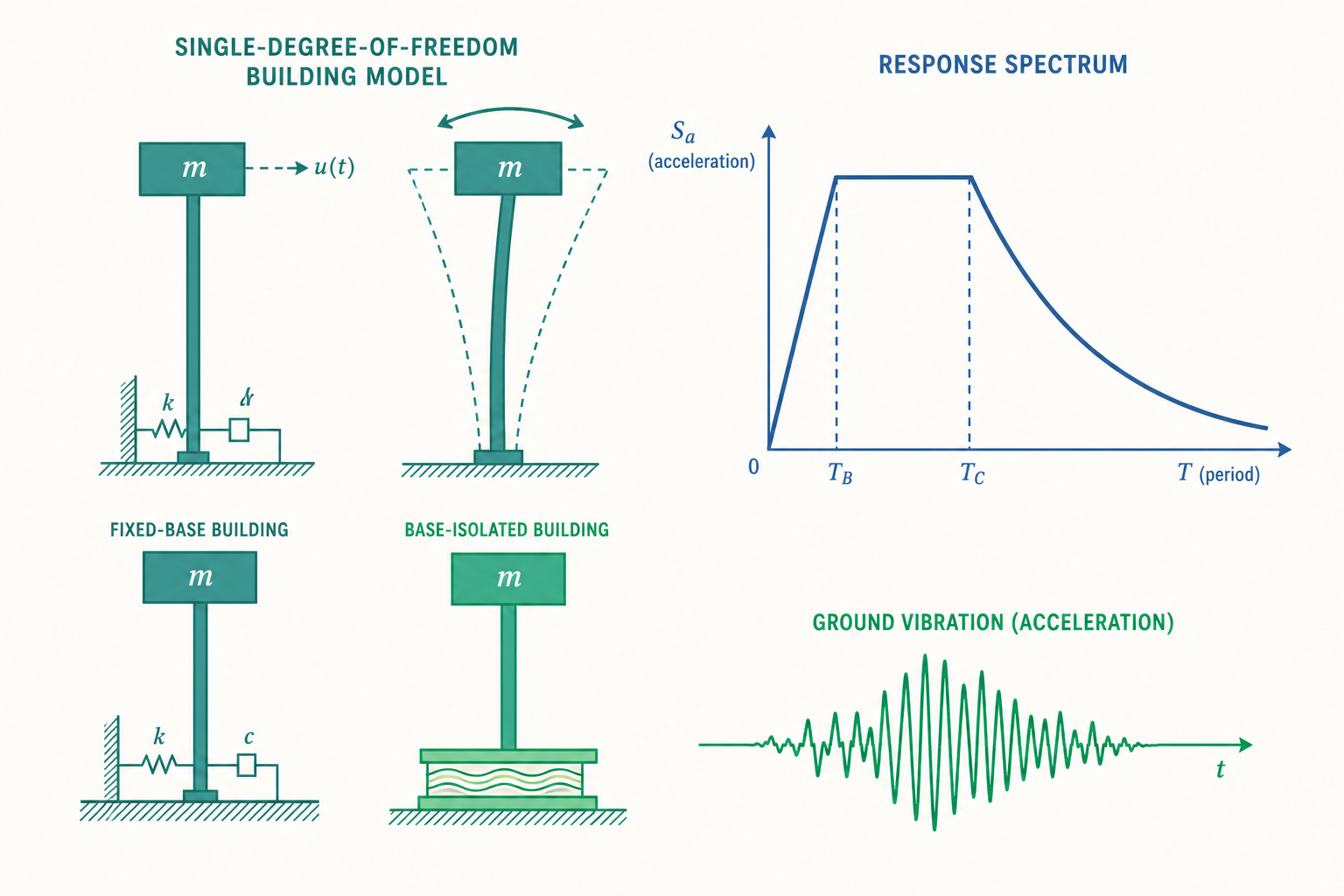

要理解一棟樓在地震中如何振動，先把它極度簡化。想像一根插在地上的柱子，頂端有一塊集中的質量 $m$（代表樓板與屋頂的重量），柱身提供水平向的勁度（stiffness）$k$，再加上一點消耗能量的阻尼（damping）$c$。這就是工程上最基本的單自由度系統（Single Degree of Freedom, SDOF）。

當地表加速度為 $\ddot{u}_g(t)$ 時，這個系統的運動方程式（equation of motion）為：

$$ m\ddot{u} + c\dot{u} + ku = -m\ddot{u}_g(t) $$

其中 $u$ 是建築相對於地面的位移。注意右邊的等效地震力 $-m\ddot{u}_g$——它與質量成正比。這就是為什麼「減重」在抗震上如此有效：同樣的地表搖晃，越重的樓承受越大的慣性力。入門篇說「上重下輕很危險」，動力學在這裡給了它一個精確的數學理由。

如果我們暫時忽略阻尼與外力，看這個系統「自己想怎麼振」（自由振動），方程式退化為 $m\ddot{u} + ku = 0$，解出的角頻率與固有週期（natural period）為：

$$ \omega_n = \sqrt{\frac{k}{m}}, \qquad T_n = 2\pi\sqrt{\frac{m}{k}} $$

這個 $T_n$ 是一棟建築的「身分證」。它告訴你：把這棟樓推一下放手，它來回擺動一次要花多少秒。質量越大、勁度越小，週期越長（高樓擺得慢）；質量越小、勁度越大，週期越短（矮硬的建築抖得快）。

動手試試：估算一棟樓的固有週期

工程上有個廣為使用的經驗公式：鋼筋混凝土（RC）構架建築的固有週期約為 $T_n \approx 0.07 \, H^{0.75}$（$H$ 為建築高度，單位公尺）。

假設一棟 12 層的 RC 住宅，每層樓高 $3.0\text{ m}$，總高 $H = 36\text{ m}$：

$$ T_n \approx 0.07 \times 36^{0.75} = 0.07 \times 14.7 \approx 1.03 \text{ s} $$

也就是說，這棟樓「天生」喜歡以約 1 秒的週期左右搖晃。記住這個數字，它待會兒會決定這棟樓在哪種地盤上最危險。

換個粗略的估法，工程界也常用「樓層數 $N$ 除以 10」做最快速的心算：$T_n \approx N/10 = 12/10 = 1.2\text{ s}$，與上面同個量級。兩種方法都告訴我們：中高層 RC 建築的週期，大致落在 1 秒上下。

共振：地震放大的真正機制

地表振動本身也有自己偏好的頻率，這稱為地盤的卓越週期（predominant period），由土層的軟硬與深度決定。堅硬的岩盤搖得快（卓越週期短，約 $0.1\text{–}0.3\text{ s}$）；深厚鬆軟的沖積層或回填地搖得慢（卓越週期長，可達 $1\text{–}2\text{ s}$ 以上）。

當建築的固有週期 $T_n$ 接近地盤的卓越週期 $T_g$ 時，就會發生共振（resonance）：每一次地面推動的時機，都剛好趕上建築擺盪的節奏，能量不斷累積，振幅被急遽放大。

用穩態反應的放大係數可以看出這有多劇烈。對一個阻尼比為 $\zeta$ 的系統，在頻率比 $r = \omega/\omega_n$ 下，位移的動力放大係數（dynamic amplification factor）為：

$$ D = \frac{1}{\sqrt{(1-r^2)^2 + (2\zeta r)^2}} $$

當 $r = 1$（完全共振）、阻尼比 $\zeta = 0.05$（RC 結構典型值）時：

$$ D = \frac{1}{\sqrt{0 + (2 \times 0.05 \times 1)^2}} = \frac{1}{0.1} = 10 $$

放大十倍。 同樣的地表搖晃，共振狀態下建築的擺幅可能是非共振時的十倍。這就是 1985 年墨西哥城地震的著名教訓：震央遠在數百公里外，但市中心建在古湖床的軟弱深層土上（$T_g \approx 2\text{ s}$），偏偏倒塌的多是 10～14 層、固有週期也接近 2 秒的中高層建築——矮樓與超高樓反而相對安全。台北盆地同樣是深厚沖積層，盆地效應（basin effect）會放大並延長長週期地震波，這也是為什麼台北的中高層建築抗震設計需要特別審慎。

回到我們剛才那棟 $T_n \approx 1\text{ s}$ 的 12 層樓：它若蓋在岩盤上（$T_g$ 很短），週期錯開，相對安全；若蓋在會把長週期波放大的軟弱盆地上，就踩進了危險區。這就是為什麼「建築週期」與「地盤週期」必須一起評估，缺一不可。

反應譜：把無數地震波濃縮成一條設計曲線

工程師不可能拿著某一條特定地震紀錄去設計每一棟樓——下一次地震不會和上一次一模一樣。於是有了反應譜（response spectrum）這個強大工具。

它的概念是：拿一條真實的地震加速度紀錄，餵給「一整排」固有週期不同（$T = 0.1, 0.2, 0.3, \dots$）的 SDOF 系統，記錄每一個系統在整段地震中反應的最大值（最大加速度、速度或位移），再把這些最大值對週期畫成一條曲線。這條曲線就告訴你：「對這場地震而言，哪種週期的建築會被搖得最慘。」

台灣的《建築物耐震設計規範》就是用設計反應譜來規定地震力。設計用的水平譜加速度係數 $S_a$ 是週期 $T$ 的函數，概念上長這樣：在極短週期區段隨週期上升、在中間的平台區達到最大值、再在長週期區隨 $1/T$ 衰減。基底剪力於是改寫為與週期相關的形式：

$$ V = \frac{S_a(T)}{1.4\alpha_y} \, W $$

對照入門篇那個固定的 $C_s$，你現在看到它其實是 $S_a(T)$ 經過韌性折減後的產物——而 $S_a$ 會隨建築週期、地盤分類（第一類堅硬地盤、第二類普通地盤、第三類軟弱地盤）與震區係數而變。設計地震力不是一個常數，而是一條曲線在你這棟樓週期上的取值。 這是入門等價靜力觀念的根本升級。

既然共振這麼可怕，設計能怎麼反制？

理解了「週期」與「共振」這兩個變數，現代建築設計就有了三條主動出擊的路線。它們不再只是被動地「把結構做粗壯」，而是聰明地操控建築的動力特性。

路線一：避開共振——調整週期

最直接的策略是讓建築週期刻意遠離地盤卓越週期。增加勁度（加剪力牆、加斜撐）會縮短週期；減少質量（用輕質樓板、輕隔間）也有幫助。在軟弱地盤（$T_g$ 長）上，反而要讓建築「夠硬、夠短週期」來避開；在堅硬地盤上則相對自由。週期不再是被動算出來的結果，而是可以被設計的目標。

路線二：增加阻尼——耗能消能

回頭看放大係數 $D = 1/(2\zeta)$（共振時）。如果把阻尼比 $\zeta$ 從 $0.05$ 提高到 $0.20$，共振放大就從 10 倍降到 $1/(2\times0.2)=2.5$ 倍。這正是消能裝置（energy dissipation devices）的原理：黏滯阻尼器（viscous damper）、挫屈束制支撐（Buckling-Restrained Brace, BRB）、金屬降伏阻尼器等，專門在地震中「故意」變形、把動能轉成熱能耗掉，保護主結構。台北 101 著名的巨型調諧質量阻尼器（Tuned Mass Damper, TMD）——那顆 660 噸的金球——就是把一個質量塊調到與大樓主週期接近，讓它「反相」擺動來抵消晃動，同時也提供額外阻尼。

路線三：隔震——把週期拉到地震搆不到的地方

基礎隔震（base isolation）是最優雅的一招。在建築與基礎之間裝入水平勁度很低的隔震墊（如鉛心橡膠支承 LRB）。這層「軟墊」大幅降低整體勁度 $k$，把建築的固有週期硬生生拉長到 $2.5\text{–}4\text{ s}$，遠離一般地震波集中的短週期能量帶。

看一個例子：隔震如何改變週期與地震力

假設一棟隔震前固有週期 $T_1 = 0.8\text{ s}$ 的醫院。在地盤反應譜上，$0.8\text{ s}$ 落在高加速度平台區，設計譜加速度 $S_a(0.8) = 0.9g$。

裝上隔震系統後，整體週期被拉長到 $T_2 = 3.0\text{ s}$。在同一條反應譜的長週期衰減段，加速度大致與週期成反比衰減，可粗估：

$$ S_a(3.0) \approx S_a(0.8) \times \frac{T_1}{T_2} = 0.9g \times \frac{0.8}{3.0} \approx 0.24g $$

地震帶給上部結構的加速度從 $0.9g$ 降到約 $0.24g$，減少約四分之三。對一棟總重 $W = 50000\text{ kN}$ 的建築，上部結構承受的地震力從約 $45000\text{ kN}$ 降到約 $12000\text{ kN}$。

代價是什麼？週期拉長後，位移會變大——大部分變形集中到那層柔軟的隔震層。所以隔震建築四周必須預留足夠的位移縫（隔震溝），地震時整棟樓會像浮在水上一樣平移數十公分。設計者用「上部結構的加速度大幅下降」換取「隔震層的可控大位移」，這正是動力學思維最漂亮的取捨：不硬碰硬，而是讓建築從地震的能量頻帶裡側身溜走。

重點回顧

1. 地震是振動不是靜推：等價靜力的 $V = C_s W$ 只是方便的近似，真實機制是地表振動與建築固有節奏的互動，核心方程式為 $m\ddot{u}+c\dot{u}+ku=-m\ddot{u}_g$。
2. 固有週期是建築的身分證：$T_n = 2\pi\sqrt{m/k}$，質量越大、勁度越小，週期越長。中高層 RC 建築週期約在 1 秒上下。
3. 共振是放大器：當建築週期接近地盤卓越週期，動力放大係數 $D=1/(2\zeta)$ 在低阻尼時可達 10 倍——墨西哥城與台北盆地的軟弱深層土都是長週期放大的高風險案例。
4. 反應譜把地震力變成週期的函數：台灣耐震規範的設計地震力 $S_a(T)$ 隨建築週期與地盤分類變動，是入門固定 $C_s$ 觀念的根本升級。
5. 現代設計主動操控動力特性：避開共振（調週期）、增加阻尼（消能裝置、TMD）、基礎隔震（拉長週期 2.5–4 秒），用「位移換加速度」讓建築從地震能量帶溜走。

深入探討（研究所視角）

把單自由度的直覺推到研究前沿，會展開幾條交織的探索路線。

多自由度與模態分析（MDOF & Modal Analysis）。真實高樓是多自由度系統，運動方程式成為矩陣形式 $\mathbf{M}\ddot{\mathbf{u}} + \mathbf{C}\dot{\mathbf{u}} + \mathbf{K}\mathbf{u} = -\mathbf{M}\mathbf{1}\,\ddot{u}_g$。透過求解廣義特徵值問題 $\mathbf{K}\boldsymbol{\phi}_i = \omega_i^2 \mathbf{M}\boldsymbol{\phi}_i$，可解出多個振態（mode shape）$\boldsymbol{\phi}_i$ 與對應週期。第一振態通常主導反應，但平面不規則的建築會出現顯著的扭轉振態（torsional mode）——這正是入門篇「規則性」原則背後的動力學本質，也是 921 許多角間店面與不對稱大樓扭斷的原因。

非線性歷時分析與性能評估（Nonlinear Time-History Analysis）。當結構進入塑性、鋼筋降伏、構件出現塑鉸時，線性反應譜不再準確。研究者改用直接積分法（如 Newmark-$\beta$）對選定的多組地震紀錄做非線性歷時分析，檢驗層間位移角 $\theta = \Delta/h$ 是否落在性能目標內。這把入門篇提到的性能化設計（PBD）從「規定式條文」推進到「以模擬驗證的行為目標」。

易損性曲線與地震風險（Fragility Curves & PBEE）。基於性能的地震工程（Performance-Based Earthquake Engineering, PBEE）框架，把地震強度（如譜加速度 $S_a$）映射到損壞機率，建立易損性曲線 $P(\text{DS} \mid S_a)$，再串接到維修成本、停用時間與人員傷亡的期望值。建築設計於是能用「五十年內超越某損壞等級的機率」這類量化語言，與業主討論抗震投資的成本效益。

主動與半主動控制（Active / Semi-Active Control）。被動 TMD 之外，研究正朝向裝設感測器與作動器、即時計算並施加反向控制力的智慧結構（smart structure）發展，例如磁流變（MR）阻尼器可在毫秒內調整阻尼。這把建築從「被動承受」推向「即時回應」，與 BIM、數位孿生及感測資料流結合後，正是結構工程與資料科學交會的前沿——空間、機能與形式的整合，在這裡延伸成了一個會自己感知、自己調節的動態系統。
